Le CEI électrodynamique à haute fréquence de l'équipement d'essai de Tableau de la vibration 2000HZ ISTA
Product Details
| Direction de vibration: | Vertical et horizontal | Fréquence: | 5 ~ 3000hz |
|---|---|---|---|
| Vague de vibration: | Sinus, aléatoire, choc | Contrôleur: | venzo-820 |
| Application: | LED, pièces automobiles | Usage: | Essai de vibration électrodynamique |
| Mettre en évidence |
Équipement d'essai de Tableau de la vibration 2000HZ,Équipement d'essai de Tableau de vibration ISTA,Dispositif trembleur électrodynamique de vibration du CEI |
||
Product Description
La Table d'essai de vibration électrodynamique à haute fréquence 2000 Hz est conçue pour être conforme aux normes ISTA et IEC. Elle utilise une conception avancée de shaker vibrant électrodynamique dotée d'une structure à double circuit magnétique, de cercles d'action de squelette auto-générés, d'un support aéroporté, de roulements, d'un guidage linéaire et d'une isolation de tourillon.
Ce système effectue des tests de vibration sinusoïdale sur trois axes X, Y et Z et des tests de vibration aléatoire à large bande. Il prend également en charge les tests d'impulsion classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie) et les tests de spectre de réponse aux chocs. Ces capacités les rendent largement applicables dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
Gamme de fréquences : 5 Hz à 3000 Hz
Modes de test : Fréquence fixe, balayage aller-retour, sinusoïdal, aléatoire, choc
Cet équipement convient pour tester une large gamme de composants et d'assemblages, notamment :
- Dispositifs électroniques automobiles
- Assemblages de compteurs de moteur
- Batteries de stockage automobiles
- Équipements électriques automobiles
- Moteurs automobiles
- Batteries diélectriques hydrosolubles
- Vannes de sécurité
- Compresseurs de climatisation automobile
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Gamme de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
- Squelette de bobine mobile soigneusement conçu avec une fréquence de résonance axiale de premier ordre plus élevée.
- Armature légère et rigidité élevée, atteignant une fréquence de 3500 Hz.
- Contrôle par ligne de connexion informatique avec capacité de stockage immédiat des matériaux.
- Graphique de contrôle d'affichage pour une surveillance en temps réel.
- Conception à faible résistance et haute performance, offrant une grande efficacité à faible coût.
- Haute fiabilité avec un faible taux de défauts.
Le banc d'extension vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtienne les meilleures performances. Ceci est réalisé grâce à une structure parfaite, des matériaux de haute qualité et une fabrication supérieure.

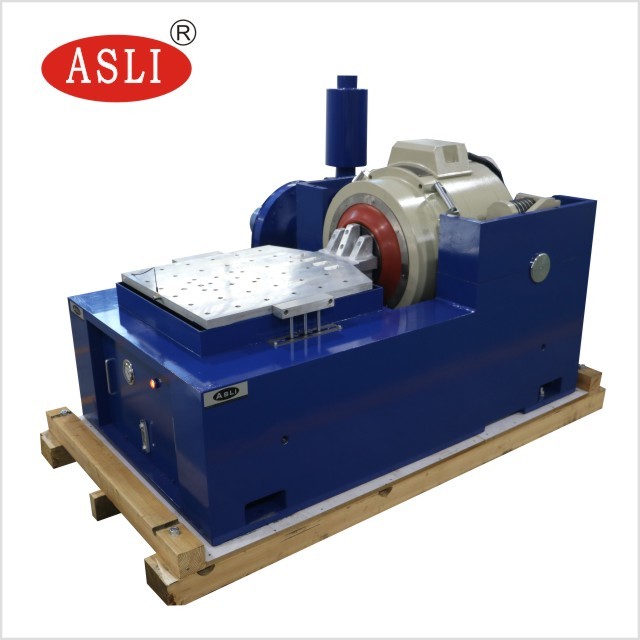

L'extenseur horizontal est doté d'un petit banc de chargement qui permet d'obtenir une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances globales du banc de la machine.

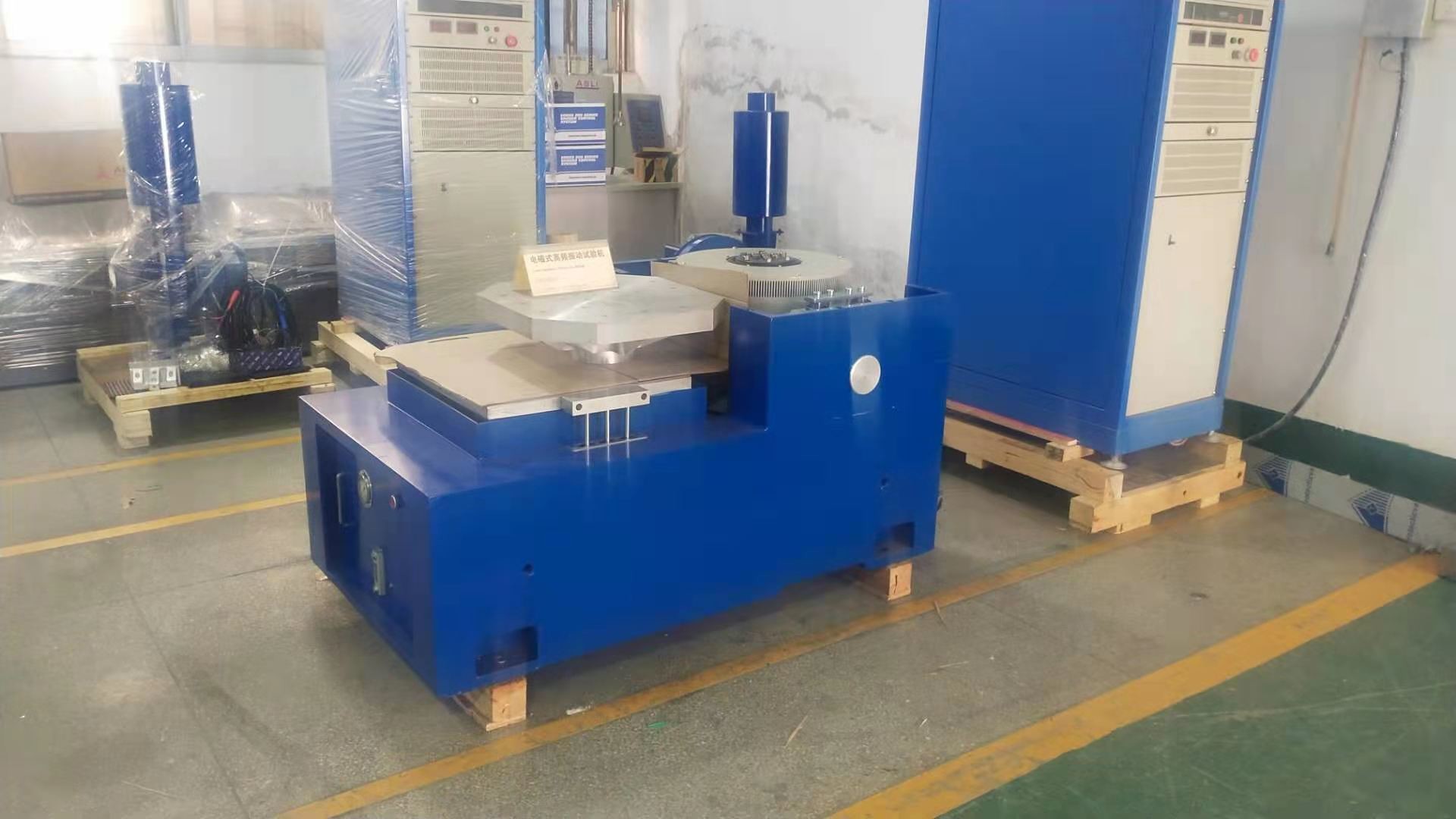

- Le banc horizontal et le banc de vibration sont de type intégral, offrant une structure parfaite et une installation et un réglage pratiques.
- Piste à pression statique, en V, avec capacité de résistance à la pente et à la charge excentrée.
- Pompe à huile intégrée, bonne structure et facilité d'utilisation.
