Amplificateur de puissance à découpage numérique
Le système utilise un amplificateur de puissance numérique avec modulation de largeur d'impulsion sinusoïdale. Le principe de fonctionnement est le suivant : en utilisant la capacité de commutation à haute fréquence de l'IGBT FET, le signal basse tension entré par le contrôleur est amplifié par le circuit numérique et restauré au signal d'origine, puis envoyé à la bobine mobile de la table vibrante pour générer la vibration électrique. Mouvement de Taiwan.
Les principaux composants de l'amplificateur de puissance intelligent haute tension sont : le contrôle frontal, le module amplificateur de puissance, le circuit de protection, la partie alimentation et l'armoire électrique. Le système adopte une forme de sortie haute tension et faible courant, ce qui réduit la perte de puissance pendant la transmission et permet une adaptation d'impédance efficace et raisonnable.

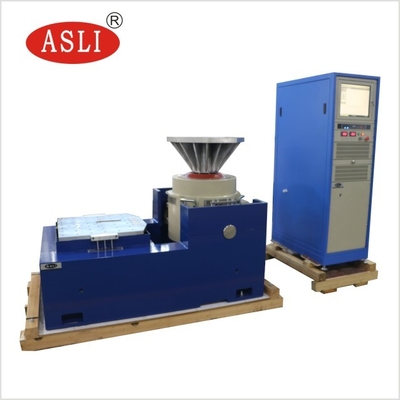

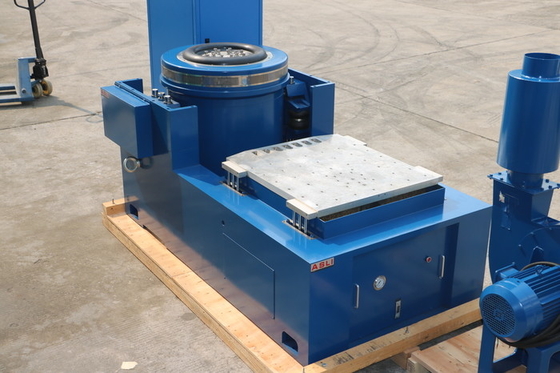

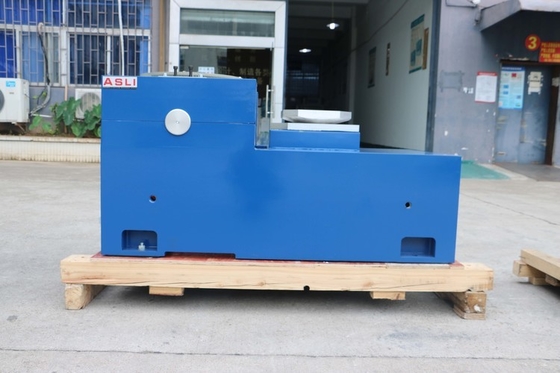

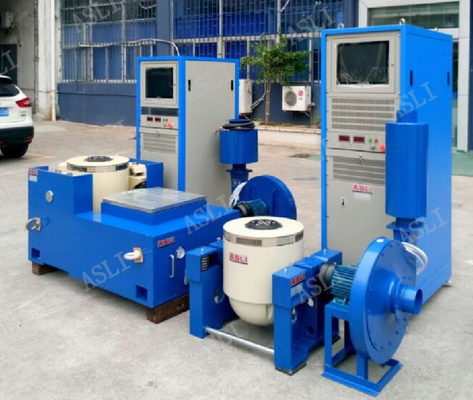

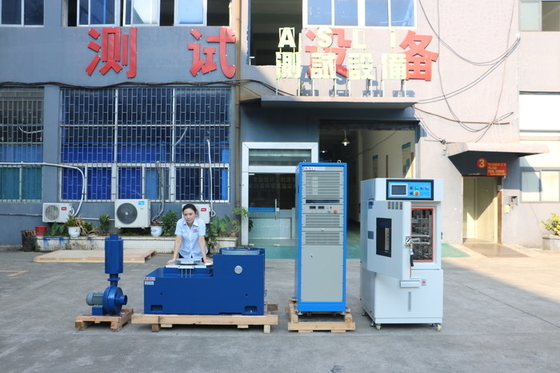

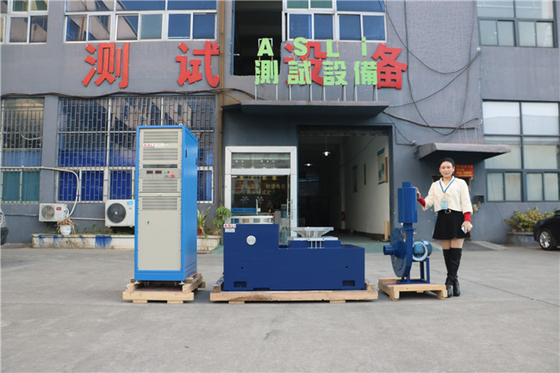

Paramètres de la table vibrante à haute précision :
| Poussée sinusoïdale | 300 kgf |
| Poussée aléatoire | 300 kgf rms |
| Poussée d'impact | 600 kgf |
| Plage de fréquences | 5~2800 Hz |
| Déplacement continu | 25,4 mm |
| Vitesse maximale | 1,8 m/s |
| Amplificateur de puissance à découpage | |
| Sortie de l'amplificateur | 3,5 kVA |
| Rapport signal/bruit | >65 dB |
| Gain IF | ≥80 |
| Distorsion harmonique totale(à la puissance nominale) | Inférieure à 0,5 % de 0 Hz (0,1 Hz) à 500 Hz ; inférieure à 1,0 % de 500 Hz à 5000 Hz |
| Réponse en fréquence de l'amplificateur de puissance0 Hz (0,1 Hz) à 4500 Hz : ±3 dB ; | Temps moyen entre pannes (MTBF) |
| >35 000 heuresPlateau d'extension vertical | Taille de la table |
| 600 mm × 600 mm | |
| Fréquence de fonctionnement limite supérieure | Sinus 2200 Hz, aléatoire 3500 Hz |
| Contrepoids30 kg | Matériau du plateau |
| Alliage d'aluminium | Contrôleur de vibrations |
| Système d'exploitation | Windows 7 |
| Interface d'exploitation | |
| Interface chinoise et anglaise | Fonction logicielle |
| Sinus, aléatoire, choc classique, recherche de résonance et résident | Caractéristique : |
| 1. Cadre dynamique bien conçu, avec une fréquence de résonance axiale plus élevée. | 2. Double circuit magnétique, faible fuite de flux magnétique, structure compacte et rationnelle. |
3. Roulements à rouleaux de la tige d'équilibrage droits et corps composite à orientation rigide importé, capacité de charge excentrique.
4. Base d'isolation à tourillon dédiée à l'utilisation d'hormones, installation et déplacement pratiques.
5. Système de mouvement à technologie avancée pour garantir une haute fiabilité du cercle dynamique.
6. Nouvelle conception de conduit et amélioration de l'effet de refroidissement.
7. Rigidité statique, rigidité dynamique du roulement à petit ballon, augmentation de la capacité de charge de la table vibrante, amélioration des performances à basse fréquence.
