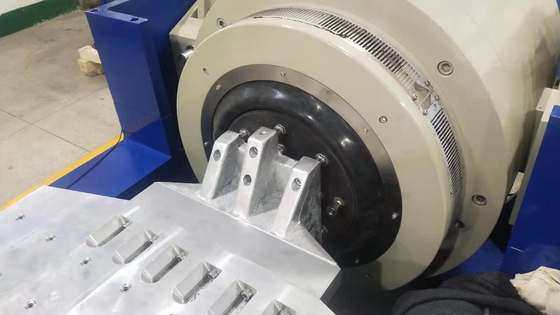

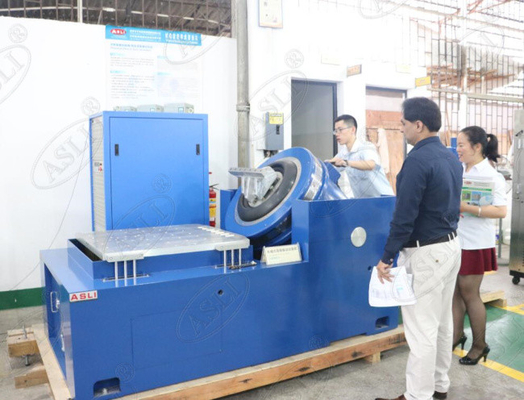

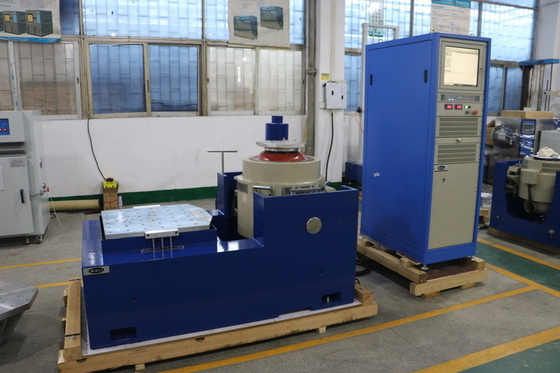

Type électromagnétique machine à haute fréquence d'essai de vibration horizontale et verticale
Product Details
| force sinusoïdale: | 30000n | Fréquence: | 3 à 2500Hz |
|---|---|---|---|
| Vitesse: | 1,8 m / s | Déplacement: | 80mm ou adapté aux besoins du client |
| Direction de vibration: | vertical ou x, y, z | chargement max: | 450 kg |
| répondre à la norme: | ISTA | Fonction: | essai de vibration aléatoire |
| Mettre en évidence |
Machine d'essai de vibration 30000N,Machine d'essai de vibration 1.8m/s,Machine d'essai de vibration standard ISTA |
||
Product Description
Nous sommes un fabricant de testeurs de vibration à haute fréquence."des cercles d'action générés par le squeletteCes systèmes sont capables d'effectuer X, Y,essais de vibration sinusoïdale à trois axes et Z et essais de vibration aléatoire à large bande, ainsi que des tests classiques d'impulsion (ondes à demi-sinus, trapézoïdales, dent de scie) et des tests du spectre de réponse aux chocs.
Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- Conception de circuit à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Des roulements à rouleaux à barres roulantes avec orientation de rigidité du corps composite droite et orientée vers l'importation, offrant une capacité de charge excentrique élevée.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, offrant une installation mobile pratique.
- Le système de déplacement de technologie avancée assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon porteuse augmentent la capacité de la table de vibration et améliorent les performances à basse fréquence.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Le numéro ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| Le numéro de téléphone: | 250 | 350 | 1200×1200 |
| VT1212 (banque ronde) | 220 | 350 | Φ1200 |
Nous sommes un fabricant d'équipement de test avec une longue histoire.nous nous sommes consacrés à la simulation de l'équipement de test environnemental et des machines de test de vibration mécanique et de chocLa table vibration shaker, qui répond aux normes ISTA et effectue des tests de choc aléatoires, est l'un de nos produits vedettes, et nous avons obtenu la certification CE pour cette machine.
Télécharger: Stand d'essai de vibration à haute fréquence ES-30 (PDF)
Tout doute ou besoin concernant la machine de test de vibration horizontale et verticale à haute fréquence de type électromagnétique, n'hésitez pas à nous le faire savoir.
