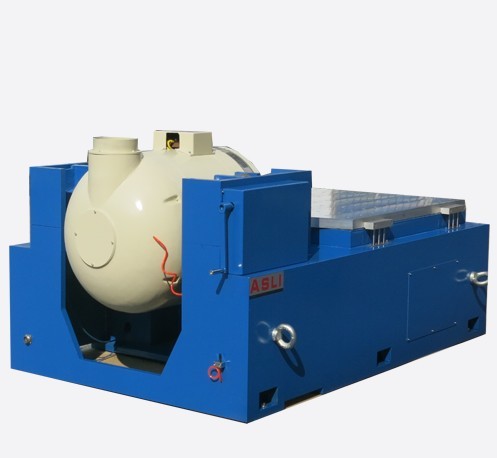

Accélération à haute fréquence du Tableau 100g de dispositif trembleur de vibration de grande force électrodynamique
Product Details
| force de vibration: | 30000n | Direction de vibration: | horizontal vertical |
|---|---|---|---|
| Application: | Pièces automobiles | Déplacement: | 51mm |
| Taille de la table: | 1000 * 1000 mm | Taper: | Haute fréquence |
| Accélération: | 100g | bobine mobile: | 40KG |
| Mettre en évidence |
Table de secoueur de vibrations électrodynamiques,table de secoueur de vibrations de pièces automobiles,équipement de test de vibrations aléatoires 30000N |
||
Product Description
Le Table vibrante électrodynamique à grande force et haute fréquence avec une accélération de 100g est un système de test de vibration à balayage de fréquence vertical et horizontal conçu pour les tests de résistance aux vibrations. Il est largement utilisé dans les industries de la défense, de l'aviation, de l'aérospatiale, des communications, de l'électronique, de l'automobile, des appareils ménagers et autres.
Cet équipement est conçu pour découvrir les défauts précoces, simuler les conditions de travail réelles et effectuer des tests de résistance structurelle. Sa large gamme d'applications et ses résultats de test remarquables et fiables en font un outil essentiel pour l'assurance qualité et la validation des produits.
Le système prend en charge les modes d'onde sinusoïdale, FM, balayage, programmable, multiplicateur de fréquence, logarithmique, accélération maximale, modulation d'amplitude et contrôle temporel. Il dispose d'un contrôle informatique complet avec des réglages simples d'accélération fixe et d'amplitude fixe. Chaque unité subit des tests de fonctionnement continu sans défaillance pendant 3 mois pour garantir des performances stables et une qualité fiable.
Télécharger le banc de test de vibration haute fréquence ES-30 (PDF)
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquence (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
| Taille de la table | 1000 × 1000 mm |
|---|---|
| Matériau | Alliage d'aluminium |
| Épaisseur | 40 mm |
| Fréquence de travail max. | Sinus 1000 Hz, Aléatoire 1200 Hz |
| Taille de l'expander | 1000 × 1000 mm |
|---|---|
| Matériau | Alliage d'aluminium |
| Fréquence de travail max. | Sinus 500 Hz, Aléatoire 1000 Hz |
| Puissance de sortie max. | 42 kVA |
|---|---|
| Réponse en fréquence | >65 dB |
| Tension de sortie | 100 Vrms |
| Efficacité de conversion | >90% |
| Puissance | 15 kW |
|---|---|
| Volume d'air | 0,66 m³/min |
| Pression d'air | 0,08 kgf/cm² |
| Diamètre du tube d'air | 200 mm |
Le Table vibrante électrodynamique à grande force et haute fréquence avec une accélération de 100g peut également être combiné avec une chambre de test de température et d'humidité pour des tests environnementaux complets.
Si vous avez besoin de plus d'informations sur l'équipement de test de vibration à balayage de fréquence vertical et horizontal pour les tests de résistance aux vibrations, n'hésitez pas à nous contacter.
Product Highlights
L'agitateur électrodynamique ES-30 offre une force de 30 000 N, une accélération de 100 g, un déplacement de 51 mm et une table de 1 000 x 1 000 mm pour les tests de pièces automobiles. Un fonctionnement vertical/horizontal, une bobine mobile de 40 kg, un amplificateur de 42 kVA et une efficacité de 90 % garantissent des tests fiables de résistance aux vibrations à haute fréquence.
