Testeur de shaker électromagnétique à haute fréquence et haute précision
La machine d'essai des vibrations électromagnétiques est dédiée à la haute qualité, aux performances élevées et à la fiabilité élevée, à la précision et à l'exactitude et au fonctionnement pratique.Il s'agit d'une plateforme de test qui répond à toutes sortes de spécifications de test, et peut être exécuté, y compris IEC, MIL-STD, JIS, ASTM et autres spécifications.
Caractéristiques du produit
* Système de suspension flexible et guidage en ligne droite, forte capacité de support, bonne performance de guidage et grande stabilité.
* La rigidité statique de l'airbag de charge centrale est grande, la rigidité dynamique est faible, la capacité de support est forte et les performances dynamiques sont excellentes.
* Diagnostic rapide par auto-examen et protection de la chaîne, sécurité et fiabilité élevées;
* Le dispositif d'isolation et d'amortissement des airbags rend le vibrateur exempt de fondation spéciale, reproduit parfaitement l'onde de vibration et réduit la transmission des vibrations.
* prévoir une utilisation différente des plateformes d'expansion horizontale et verticale;
* Il peut être utilisé avec toutes sortes de régulateurs de vibrations et son fonctionnement est simple.
Paramètres:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Caractéristiques verticales du banc étendu:
VT verticales de banc étendu et des pinces spécifiées, calculées avec précision, conception élaborée, pour assurer au client les meilleures performances selon la parfaite

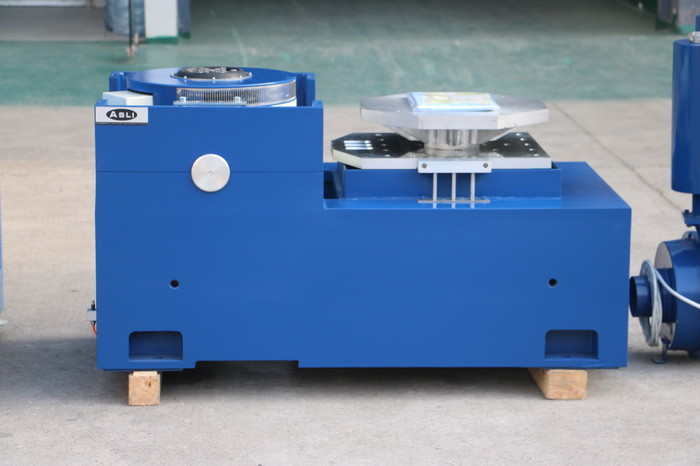

Caractéristiques du support horizontal:
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.
Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
Piste de pression statique, en forme de V, avec capacité de résistance à la pente et à la charge de biais.
Pompe à huile intégrée, bonne structure et facile à utiliser.

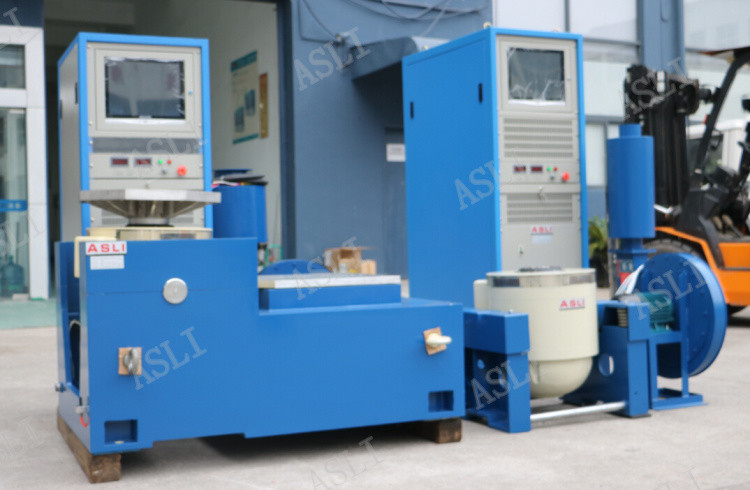

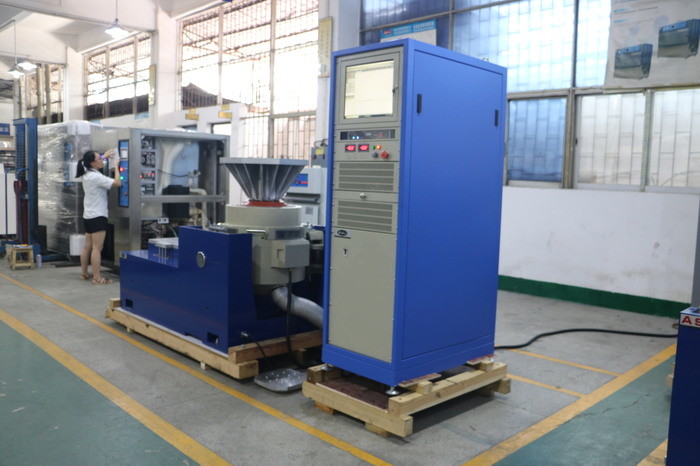

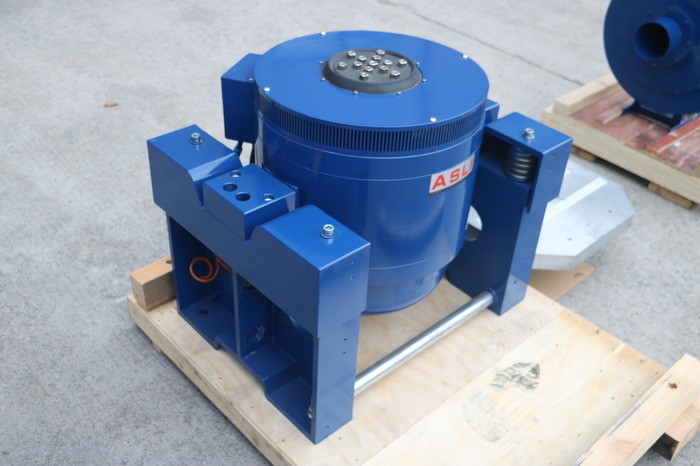

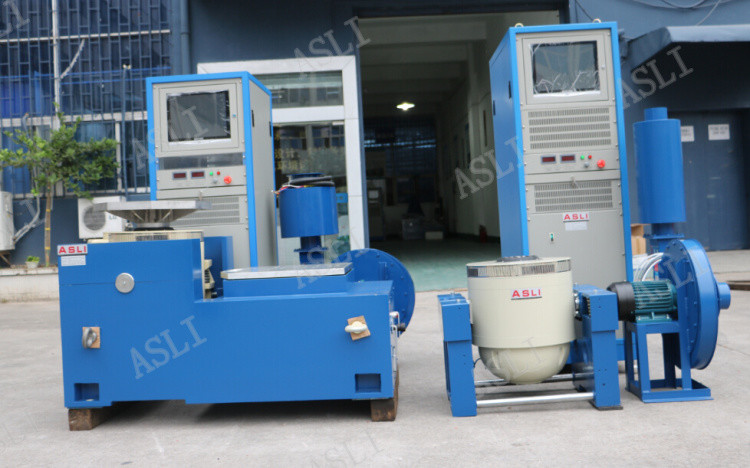

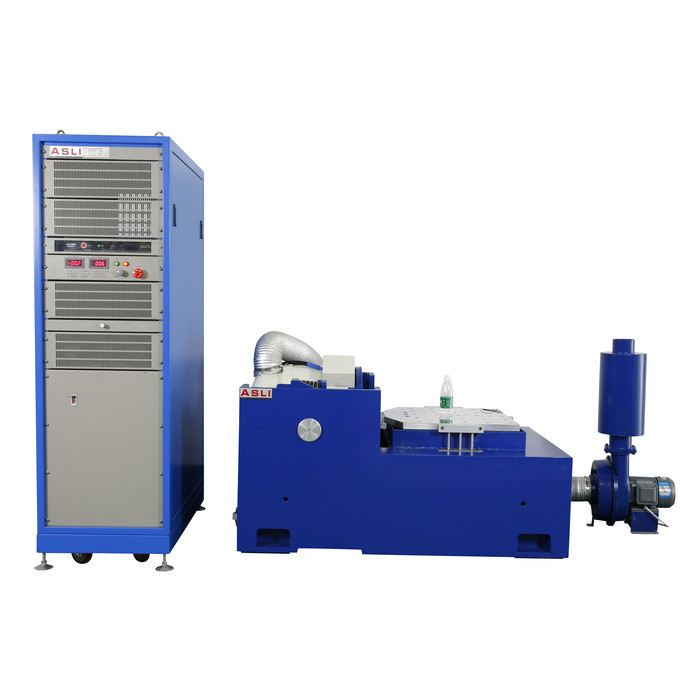

Des photos pour référence:
