ES-10 système de test de vibrations mécaniques.pdf

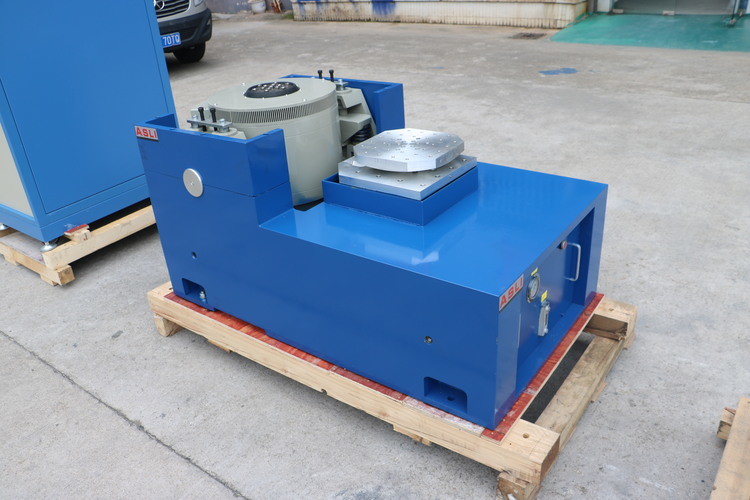

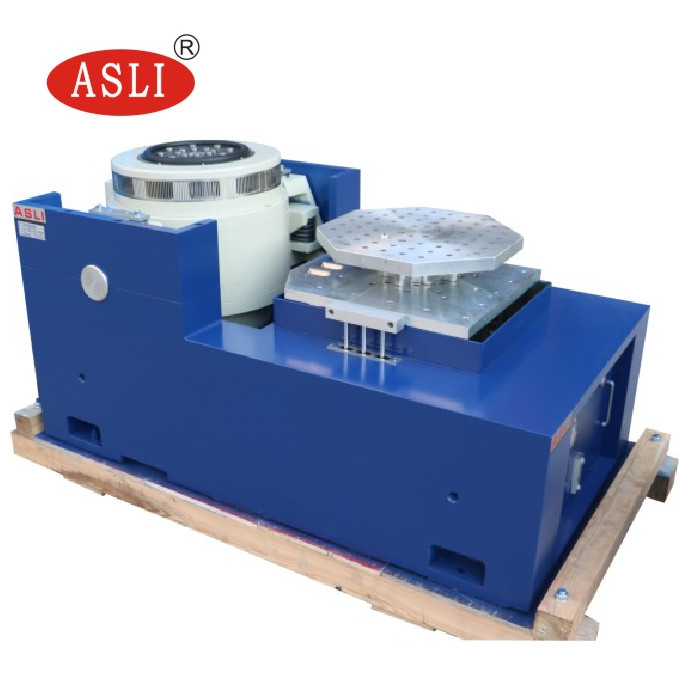

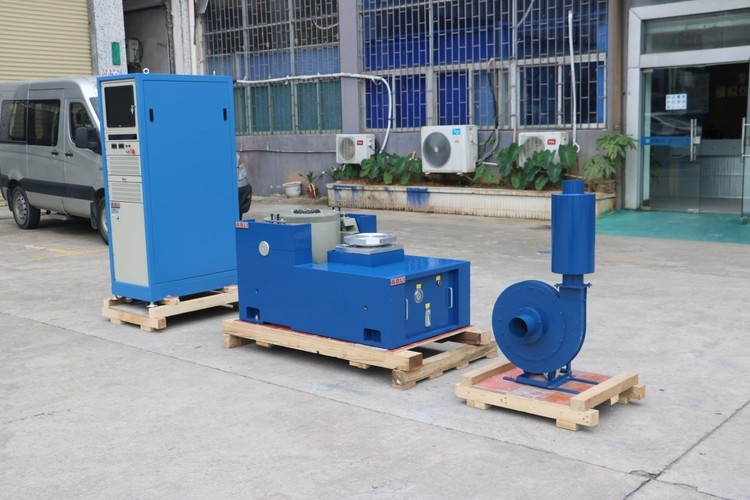

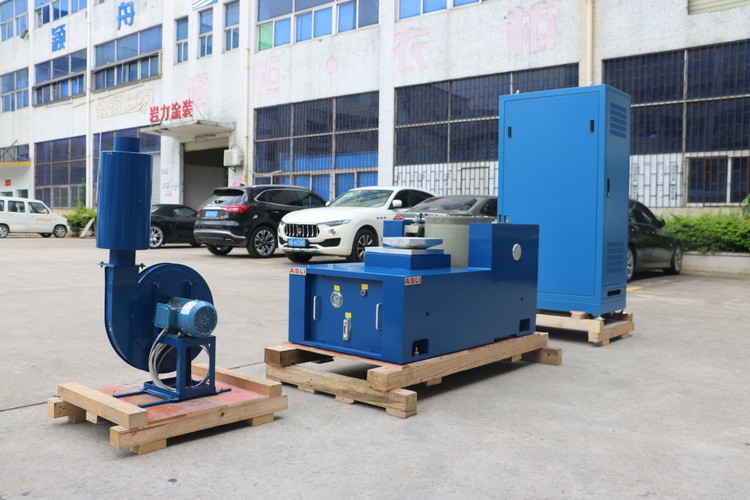

Table d'agitation dynamique vibrante, machine d'essai de vibration électromagnétique à haute fréquence
paramètres techniques:
| Modèle |
Sinus nominal Force (N) |
Aléatoire nominal Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) | Vitesse nominale (m/s) |
Déplacement nominal (p-p)mm |
Charge max. (Kg) | bobine mobile (Kg) |
Dimension de bobine mobile (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
paramètres techniques de l'extenseur horizontal:
| Modèle | Taille du banc (mm) | Plage de fréquence (Hz) | Poids des pièces mobiles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
paramètres techniques de l'extenseur vertical:
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
RÉGULATION MULTIMODE
Sinus, aléatoire, recherche et maintien de résonance, modes d'impact typiques et de simulation routière.
FORTE CAPACITÉ DE CHARGE
Le coussin d'air de charge central a une grande rigidité statique, une faible rigidité dynamique, une forte capacité de charge et un bon effet lorsque les amplitudes changent.
CONTRÔLE DES INTERFÉRENCES
La conception magnétique double, la fuite de flux et le champ magnétique sont uniformément résolus pour un circuit de contrôle de champ électromagnétique puissant.
Outre les testeurs de vibration, notre gamme de produits couvre également :
(1) Série de tests de température/humidité : Chambre de test de température et d'humidité, Stabilité en chambre, Chambre de test de choc thermique,Chambre de test de température et d'humidité UV, Chambre de température à vitesse de rampe.
(2) Série de tests de vieillissement :Four haute température, Four de séchage sous vide, Chambre de test de vieillissement par ventilation, Chambre de test de vieillissement à la vapeur, Chambre d'ozone, Équipement de test de rodage
(3) Série de simulation d'intempériest : Chambre de test de pulvérisation de pluie, chambre de test de poussière, chambre de test de vieillissement à lampe au xénon, chambre de test de résistance aux UVber
(4) Série de tests mécaniques : Machine de test de vibration, machine de test de chute,Machine de test de choc, testeur de choc mécanique d'accélération
etc.Si vous souhaitez obtenir plus d'informations sur
Table d'agitation dynamique vibrante, machine d'essai de vibration électromagnétique à haute fréquence, n'hésitez pas à nous le faire savoir.
