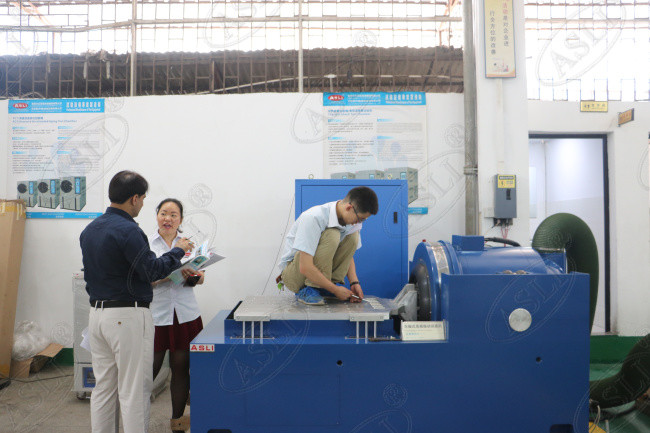

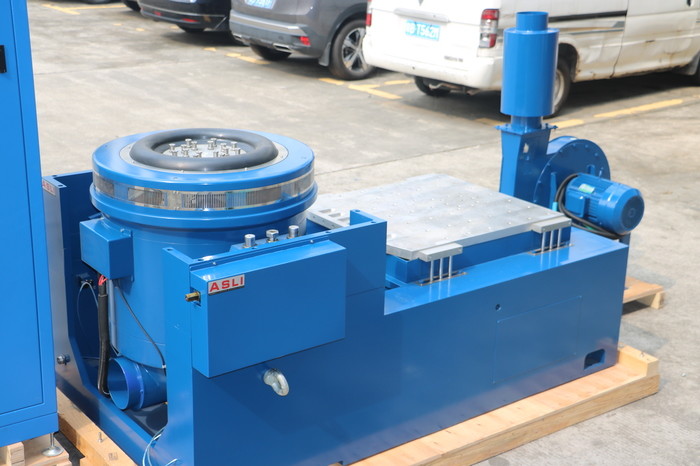

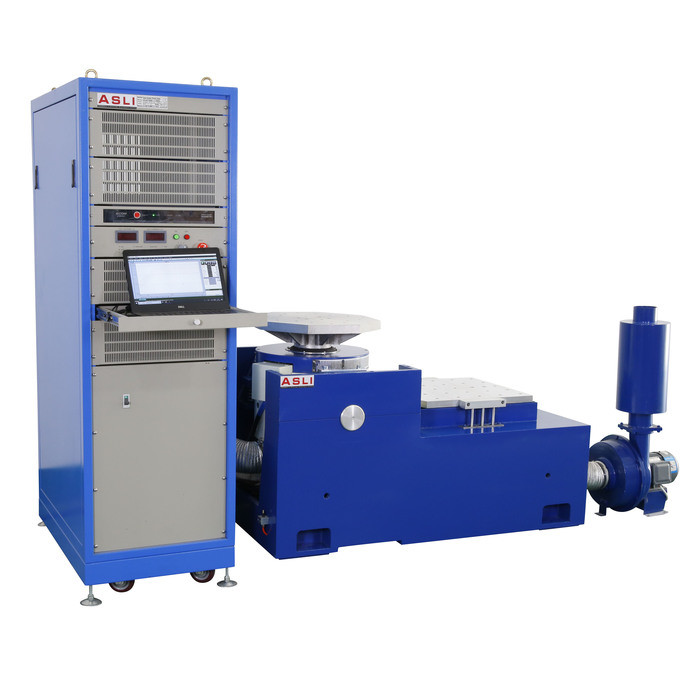

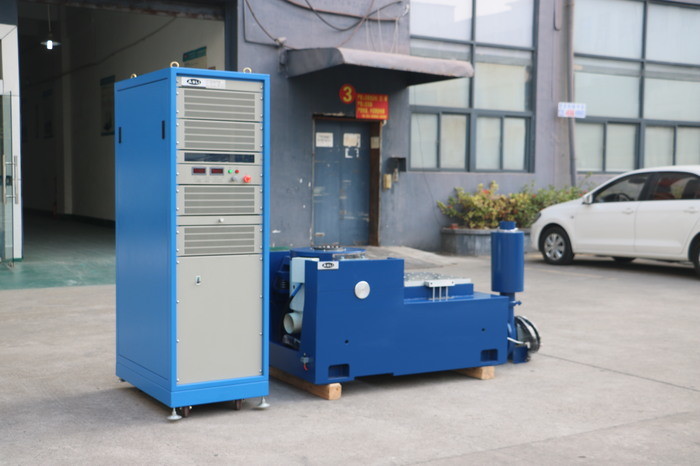

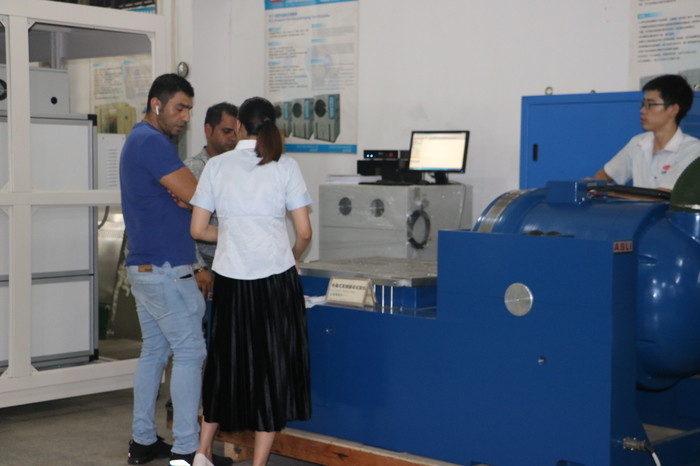

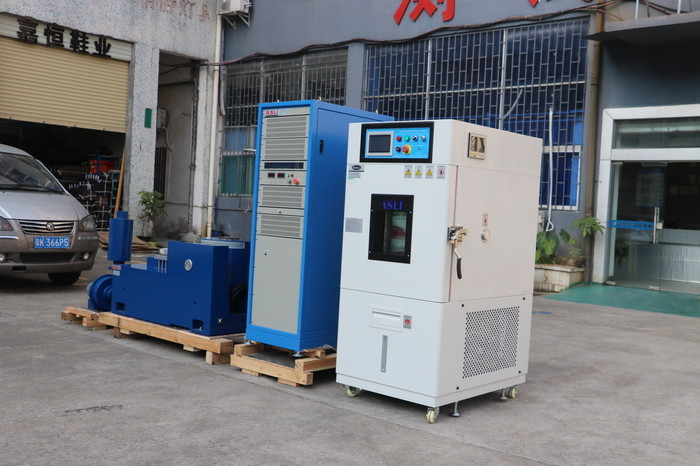

Tableau d'essai électrodynamique à haute fréquence pour l'industrie automobile
Application du projet
Le vibrateur à haute fréquence a adopté la "structure de circuit double magnétique", les "cercles d'action de squelette auto-générés", le "support aérien" et les "roulants à rouleaux et guidage linéaire","isolation par trunnion" technologie moderne avancée et technologie spéciale, peut être complétée par un test de vibration sinusoïdale à trois axes X, Y et Z et par des tests de vibration aléatoire à large bande, à compléter par le test classique (demi-sinus) de l'impulsion et du spectre de réponse aux chocs.Il est largement utilisé dans la défense nationale., les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et autres domaines.
(1) Force nominale: force sinusoïdale 10000 N; force aléatoire 10000 N; force de choc 20000 N;
(2) Plage de fréquences:3 Hz à 3000 Hz, fréquence fixe, balayage avant et arrière, sinus, aléatoire, choc
(3) Mode de balayage à fréquence: linéaire, logarithmique, balayage aller-retour, fréquence fixe
(4) Temps de balayage de fréquence: 1 à 32767
(5) Temps de balayage à fréquence: fréquence fixe/seule 1-3600 min, des courbes de balayage à fréquence peuvent être affichées.
(6) Accélération maximale 1000 m/s2(pas de charge)
(7) Vitesse maximale: 1,8/s
(8) Max. déplacement: 51 mmp-p (sans charge), double pic
(9) Déplacement d'impact: 51 mm
(10) Poids de la bobine en mouvement:14kg
(12) Vibration de l'onde: sinus, aléatoire, choc
(13) Diamètre de la bobine en mouvement: Φ240 mm
(14) Dimension du système de vibration: W1060xH750xD845 mm
(15) Poids du système de vibration: 960 kg
(16) Extenseur vertical de 600 mm*600 mm et table de glissement horizontale de 600*600 mm
Paramètres techniques:
| Nom | Tableau d'essai électrodynamique à haute fréquence pour l'industrie automobile | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Contrôleur de vibration numérique
Le contrôleur de vibration est le dernier design de notre société.
qui adopte le système international avancé distribué
architecture, et son noyau est la dernière série TMS320
Processeur à haute vitesse à virgule flottante de 32 bits de TI
Le rapport d'essai est généré automatiquement dans
Microsoft Word. Pendant ou après le test, le
le rapport d'essai peut être édité, puis généré
automatiquement ou manuellement.
(1) Générateur de vibrations 1 jeu
(2) Régulateur de vibrations 1 jeu
(3) Chambre de connexion de communication 1 mise en place
(4) Amplificateur de puissance DA-10 1 jeu
(5) Puissance d'excitation 1 pc
(7) Logiciel de pilotage 1 jeu
(8) Système de refroidissement 1 jeu
(9) Ordinateur industriel 1 jeu
(10) Imprimante couleur 1 jeu ((optionnel)
(11) Capteur d'accélération (y compris la ligne de sortie) 1 pc
(12) Fixe de vibration 1 jeu (facultatif, selon l'échantillon d'essai)
Si vous avez des doutes ou des besoins concernant la table d'essai de vibration électrodynamique à haute fréquence à 3 axes pour l'industrie automobile, n'hésitez pas à envoyer votre demande.
