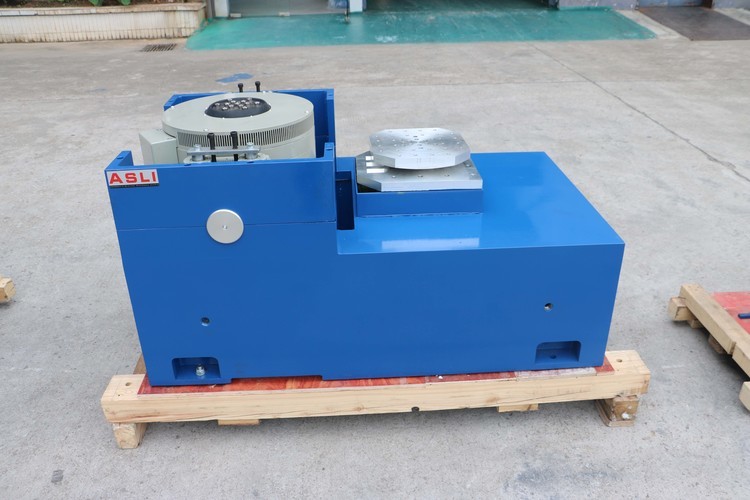

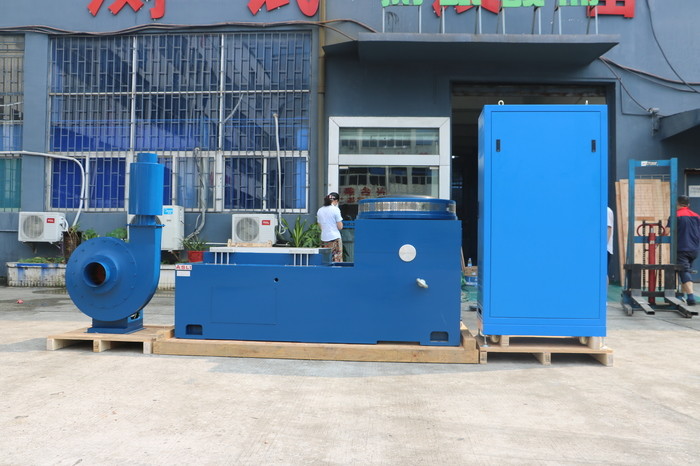

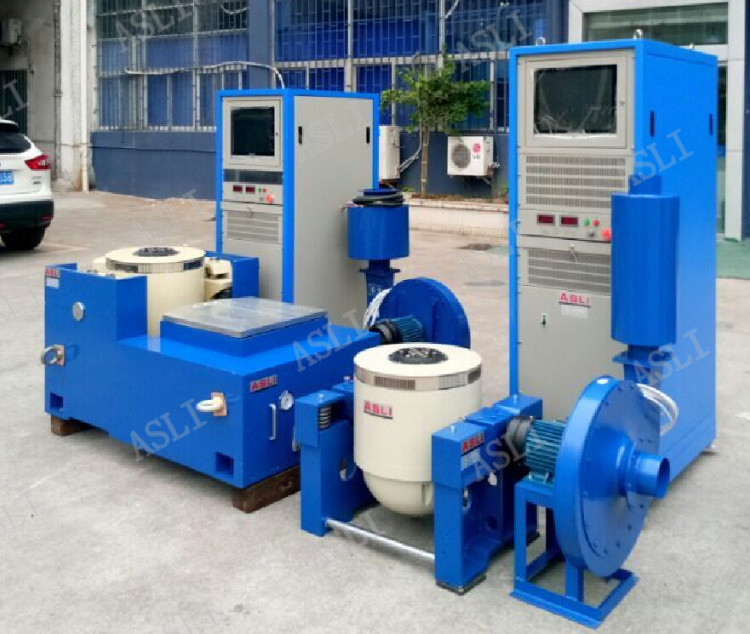

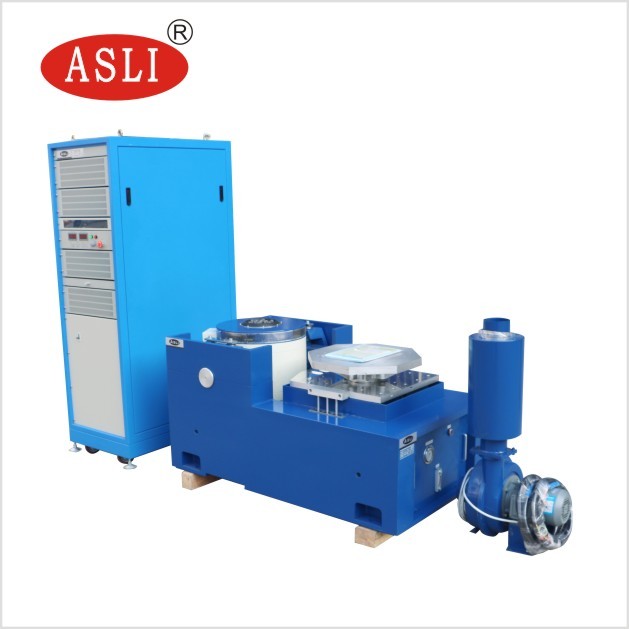

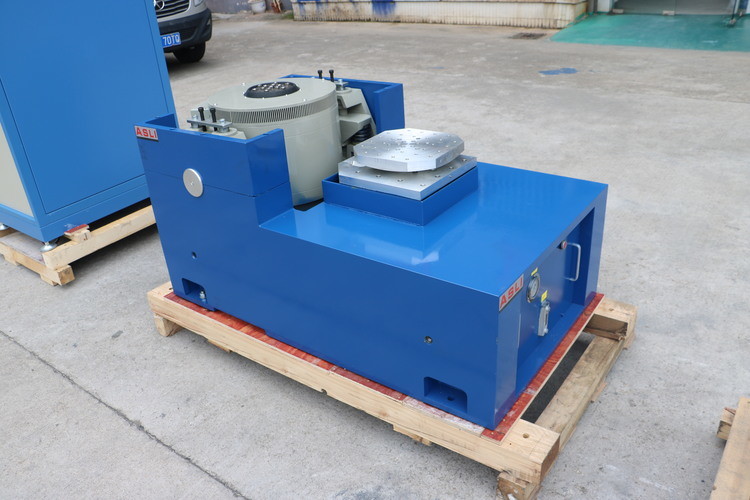

Équipement d'essai de vibrations aléatoires pour le transport et l'emballage de batteries selon la norme UN38.3
Application :
Nous sommes fabricants de produits de la série Testeur de vibrations haute fréquence électrodynamique / Testeur de fatigue par vibrations haute fréquence, adoptant la « structure à double circuit magnétique », les « cercles d'action à squelette auto-générés », le « Support aéroporté » et les « roulements à rouleaux et guidage linéaire », la technologie moderne avancée « d'isolation sur tourillon » et une technologie spéciale, peuvent être réalisés dans les tests de vibrations sinusoïdales triaxiales X, Y, Z et les tests de vibrations aléatoires à large bande, à réaliser par les impulsions classiques (demi-sinusoïdale, trapézoïdale, en dents de scie) et le test du spectre de réponse aux chocs. Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils électroménagers et autres domaines.
Équipement d'essai de vibrations aléatoires pour le transport et l'emballage de batteries selon la norme UN38.3 Caractéristiques :
1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale d'étage plus élevée.
2. Double circuit magnétique, faible fuite de flux magnétique, structure compacte et rationnelle.
3. Roulements à rouleaux de tige oscillante droits et orientation composite orientée vers l'importation, capacité de charge excentrique.
4. Fondation d'isolation sur tourillon dédiée à l'utilisation d'hormones, installation pratique et mobile.
5. Technologie de pointe se déplaçant autour du système pour garantir la haute fiabilité du cercle dynamique.
6. Nouvelle conception de conduit et amélioration de l'effet de refroidissement.
7. Rigidité statique, petite capacité de ballon de roulement de rigidité dynamique, augmentant la capacité de la table vibrante, améliorant les performances à basse fréquence.
Paramètres techniques du testeur de vibrations haute fréquence électrodynamique :
| Modèle |
Sinus nominal Force (N) |
Aléatoire nominal Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) | Vitesse nominale (m/s) |
Déplacement nominal (p-p)mm |
Charge maximale (Kg) | Bobine mobile (Kg) |
Dimension de Bobine mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Caractéristiques du support horizontal :
1. Dans un petit banc de chargement pour réaliser une accélération et une fréquence de fonctionnement plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de la machine.
2. Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, pratique à installer et à régler.
3. Chenille à pression statique, en forme de V, avec une capacité de résistance à la pente et de résistance au chargement partiel.
Pompe à huile intégrée, bonne structure et fonctionnement facile.
Paramètres techniques de l'extenseur horizontal :
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Caractéristiques du banc étendu vertical :
Banc étendu vertical VT et pinces spécifiées, calculées avec précision, conception élaborée, pour garantir au client les meilleures performances en fonction d'une structure parfaite, d'un matériau de haute qualité
et de fabrication.
Paramètres techniques de l'extenseur vertical :
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Banc rond) | 220 | 350 | Φ1200 |
Si vous avez des questions concernant l'équipement d'essai de vibrations aléatoires pour le transport et l'emballage de batteries selon la norme UN38.3, n'hésitez pas à me contacter.
