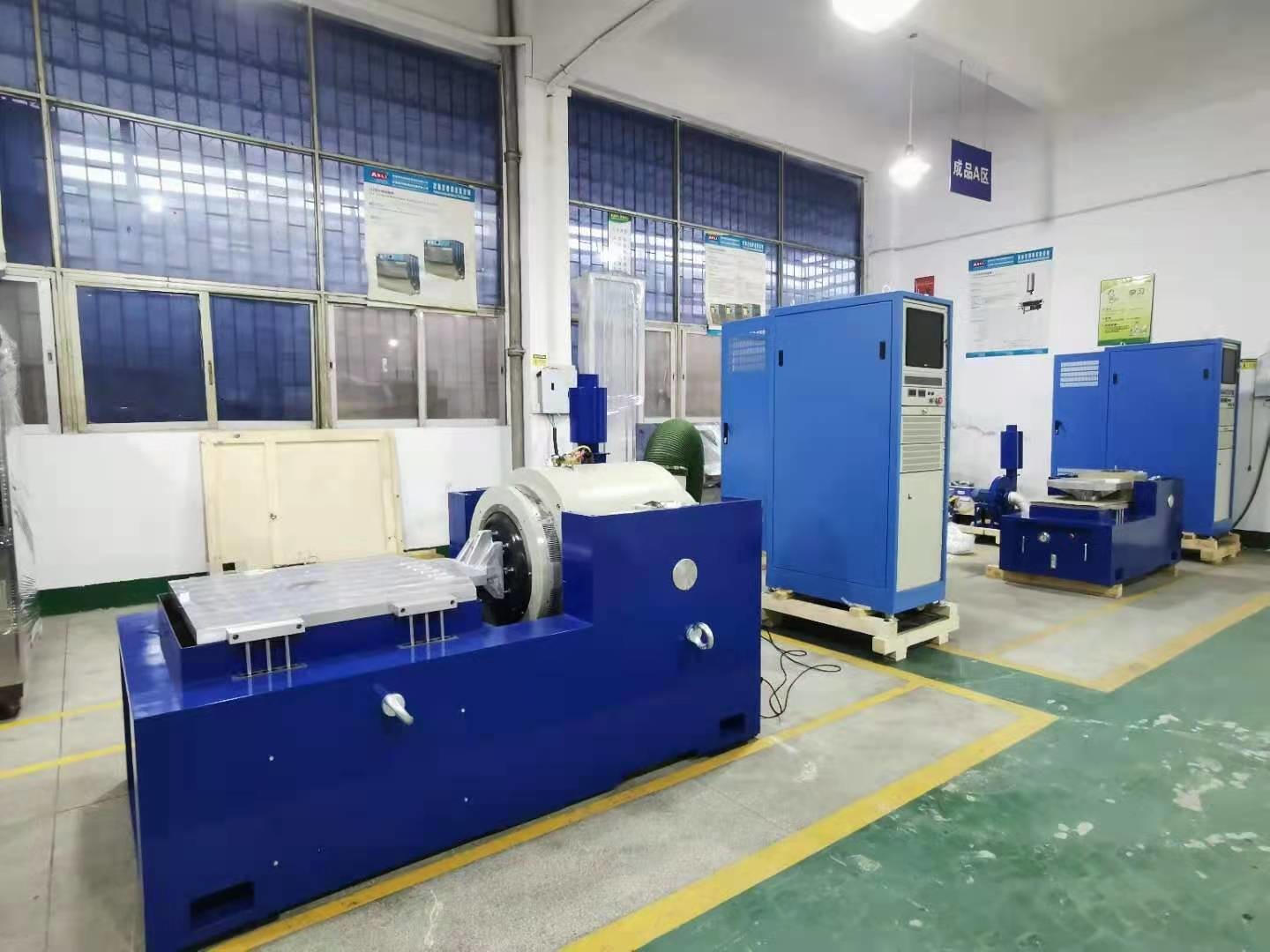

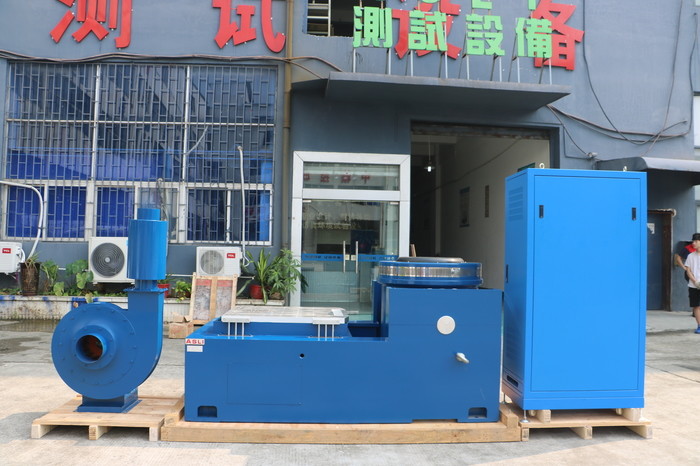

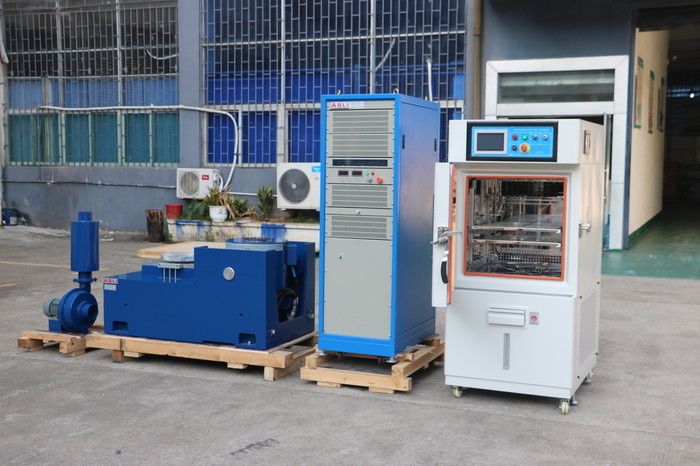

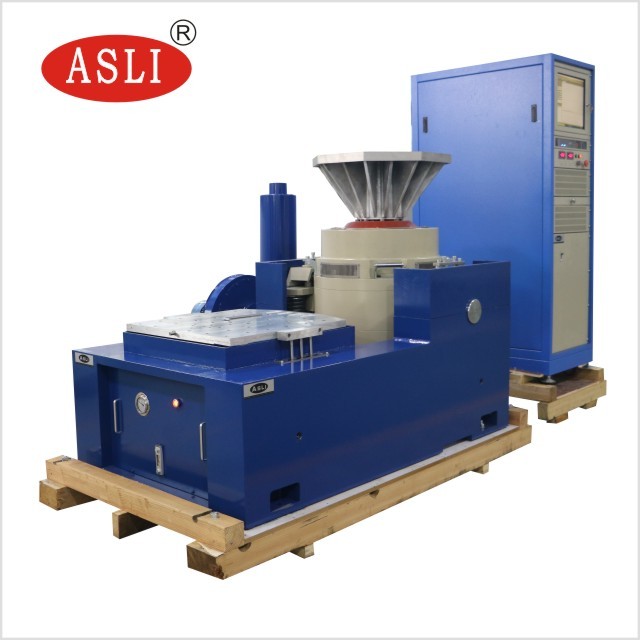

L'équipement de test industriel à haute fréquence de Tableau de vibration sont conformes à MIL-STD 810F
Product Details
| force sinusoïdale: | 20000n | Vitesse: | 1,8 m / s |
|---|---|---|---|
| Direction de vibration: | Vertical et horizontal | Accélération: | 100g |
| Fréquence: | 3 ~ 3000Hz | Standard de test: | MIL-STD 810F |
| Déplacement: | 51mm | Application: | Pièces automobiles |
| Mettre en évidence |
Équipement de test industriel de Tableau de vibration,Équipement de test 3000hz de Tableau de vibration,Tableau de la vibration 1.8m/s |
||
Product Description
Nous sommes un fabricant de produits de la série de testeurs de vibration électrodynamiques à haute fréquence / testeurs de fatigue par vibration à haute fréquence. Notre équipement adopte des technologies modernes avancées, notamment une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux et un guidage linéaire, ainsi qu'une isolation de tourillon. Ces systèmes peuvent effectuer des tests de vibration sinusoïdale sur trois axes X, Y et Z, des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsion classiques (demi-sinus, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
- Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
- Roulements à rouleaux de tige de culbuteur avec rigidité composite orientée droite et importée, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, avec une installation mobile pratique.
- Le système de déplacement avancé garantit une fiabilité élevée du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de la table vibrante et améliorent les performances à basse fréquence.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de chargement et les performances du banc de la machine entière.

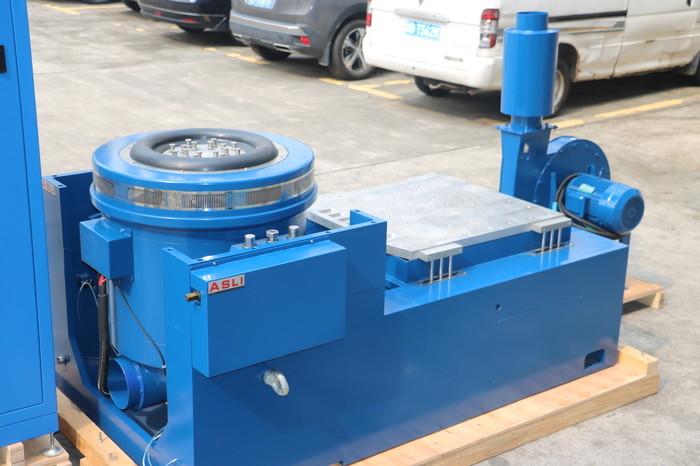

- Le banc horizontal et le banc de vibration sont de type intégral avec une structure parfaite, offrant une commodité d'installation et de réglage.
- Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée.
- Pompe à huile intégrée avec une bonne structure et une utilisation facile.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Le banc d'extension vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtienne les meilleures performances basées sur une structure parfaite, des matériaux de haute qualité et une finition soignée.
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banc rond) | 220 | 350 | Φ1200 |
Si vous avez des questions sur l'équipement de test de table de vibration industrielle à haute fréquence conforme à la norme MIL-STD 810F, n'hésitez pas à nous contacter.
