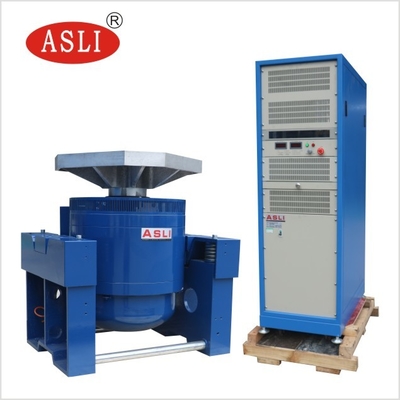

Type d'électrodynamique dispositif trembleur à haute fréquence de vibration pour l'essai de vibration sinusoïdal
Product Details
| Sans force: | 3 000 N | Vitesse: | 10,6 m/s |
|---|---|---|---|
| Direction de la vibration: | Verticale | Accélération: | 100 g |
| Fréquence: | 3 à 3500 Hz | Puissance: | 380v 3 phases |
| Déplacement: | 25 mm | Le test: | Sinusoïdal |
| Mettre en évidence |
Dispositif trembleur à haute fréquence 1.6m/s de vibration,Dispositif trembleur à haute fréquence 3500hz de vibration,Dispositif trembleur électrodynamique sinusoïdal d'essai de vibration |
||
Product Description
Télécharger le testeur de vibration ES-3A PDF (document de spécification)
Nous sommes un fabricant de Testeur de vibration à haute fréquence électrodynamique et de Testeur de fatigue à vibration à haute fréquence.Notre équipement adopte des technologies modernes avancées, y compris une structure à double circuit magnétique., cercles d'action de squelette auto-générés, support aérien, roulements à rouleaux et guidage linéaire, et isolation de trunnion.
Ces systèmes peuvent effectuer des tests de vibration sinusoïdale à trois axes X, Y et Z et des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsions classiques (half-sinus, trapézoïdal,Des tests de spectre de réponse de choc.Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Le numéro ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- Conception de circuit à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Les roulements à rouleaux à barres roulantes avec une rigidité de corps composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'isolation des vibrations, avec installation mobile pratique.
- La technologie avancée du système en mouvement assure une fiabilité élevée du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du ballon de roulement sont faibles, ce qui augmente la capacité de la table de vibration et améliore les performances à basse fréquence.
- Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées peuvent être réalisées, améliorant la capacité de chargement et les performances de l'ensemble du banc de machines.

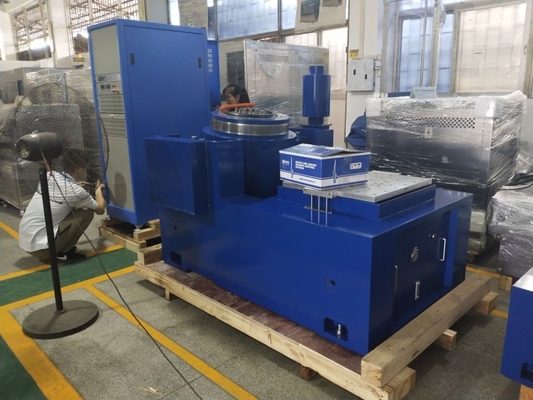

- Le banc horizontal et le banc de vibration sont un type intégral, doté d'une structure parfaite et d'une installation et d'un réglage pratiques.
- Piste à pression statique, en forme de V, résistante à la pente et à la charge de biais.
- Pompe à huile intégrée, bonne structure et fonctionnement facile.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 | 5 ¢ 1000 | 6.6 |
| L'exemption est accordée à l'État membre. | 300 × 300 × 26 | 5 ¢1500 | 7.8 |
| L'exemption est accordée à l'État membre. | 300 × 300 × 30 | 5 ¢ 2000 | 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 | 5 ¢ 1000 | 11.2 |
| L'aide à l'éducation | 400 × 400 × 26 | 5'1400 | 13.2 |
| L'aide à l'éducation | 400 × 400 × 30 | 5 ¢ 2000 | 16.0 |
| L'équipement de base | 500 × 500 × 25 | 5 ¢ 1000 | 19.3 |
| L'équipement de base | 500 × 500 × 30 | 5 ¢1500 | 23.1 |
| L'équipement de base | 500 × 500 × 35 | 5 ¢ 2000 | 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 | 5 ¢ 1000 | 27.5 |
| L'exemplaire est le suivant: | 600 × 600 × 30 | 5 ¢1200 | 33.0 |
| L'exemplaire est le suivant: | 600 × 600 × 40 | 5 ¢ 2000 | 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 | 5 ¢ 800 | 36.8 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 30 | 5 ¢ 1000 | 44.2 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 35 | 5 ¢1500 | 52 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 30 | 5 ¢ 1000 | 57.7 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 40 | 5 ¢1500 | 76.9 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 45 | 5 ¢ 2000 | 86.5 |
| LT1010 | 1000 × 1000 × 30 | 5 ¢ 1000 | 89.1 |
| LT1010 | 1000 × 1000 × 40 | 5 ¢1300 | 118.8 |
| LT1010 | 1000 × 1000 × 50 | 5 ¢1500 | 147 |
| LT1212 | 1200 × 1200 × 30 | 5 ¢ 800 | 126 |
| LT1212 | Pour les appareils électroniques | 5 ¢ 1100 | 168 |
| LT1212 | Pour les appareils électroniques | 5'1400 | 210 |
Les pinces verticales VT et les pinces spécifiées sont calculées avec précision et conçues avec soin pour que le client obtienne les meilleures performances selon une structure parfaite,matériau de haute qualité, et de la main d'œuvre.
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| Le numéro de téléphone: | 250 | 350 | 1200×1200 |
| VT1212 (banquet rond) | 220 | 350 | Φ1200 |
Si vous avez des questions sur le secteur de vibration à haute fréquence de type électrodynamique pour le test de vibration sinusoïdale, n'hésitez pas à nous contacter.
