Épreuve de vibration à haute fréquence ES-30.pdf

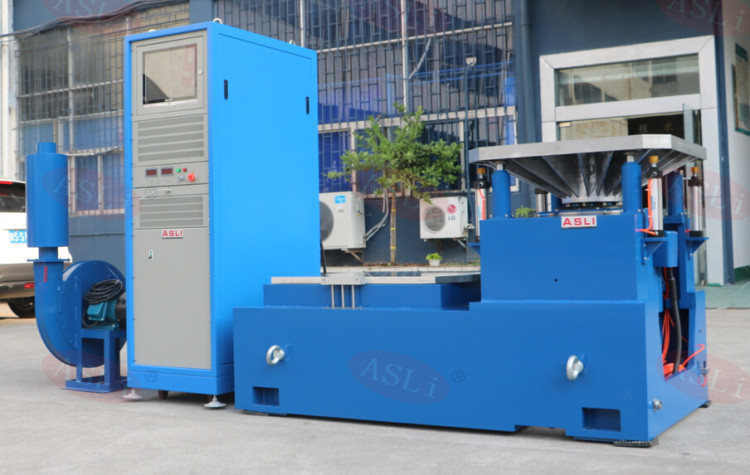

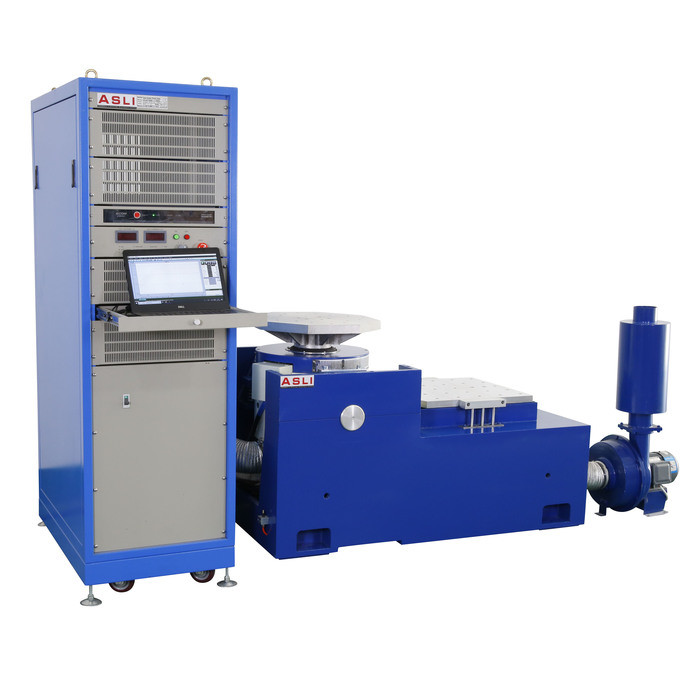

Équipement d'essai de vibration à haute fréquence verticale et horizontale avec fonction de spectre de réaction aux chocs
Paramètres:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) |
déménager coil (kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Nous sommes fabricants d'équipements de test de vibration à haute fréquence verticale et horizontale avec fonction de spectre de réponse aux chocs avec les produits de la série de systèmes VENZO-820S,a adopté la "structure de circuit double magnétique"Les cercles d'action de squelettes auto-générés, le support aérien, les roulements à rouleaux et le guidage linéaire, l'isolation des trunnions, les technologies modernes et spéciales avancées, peuvent être complétés en X.,Test de vibration sinusoïdale à trois axes Y,Z et test de vibration aléatoire à large bande, à compléter par l'essai classique de l'impulsion et du spectre de la réponse aux chocs (moitié sinus, trapézoïde, onde de dent de scie).
Les vibrateurs électrodynamiques:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5Une nouvelle conception des conduits et un effet de refroidissement amélioré.

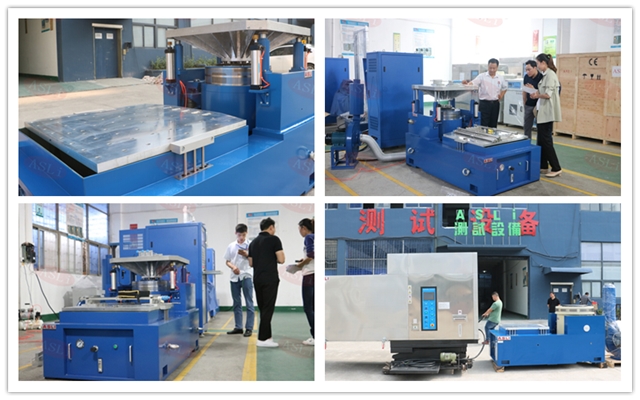

Paramètres techniques de l'expansion verticale du système électrodynamique de secouage:
Nous sommes un fabricant d'équipements de test de longue date, au cours des 28 dernières années, nous nous sommes consacrés à la simulation d'équipements de test environnemental et à la machine de test de vibration mécanique et de choc.La table à vibrations verticales et horizontales électrodynamique à haute fréquence est notre produit vedette., et nous avions obtenu la certification CE pour cette machine.
Si vous avez des questions sur l'équipement de test de vibration à haute fréquence verticale et horizontale avec fonction de spectre de réponse aux chocs, veuillez nous contacter, merci
