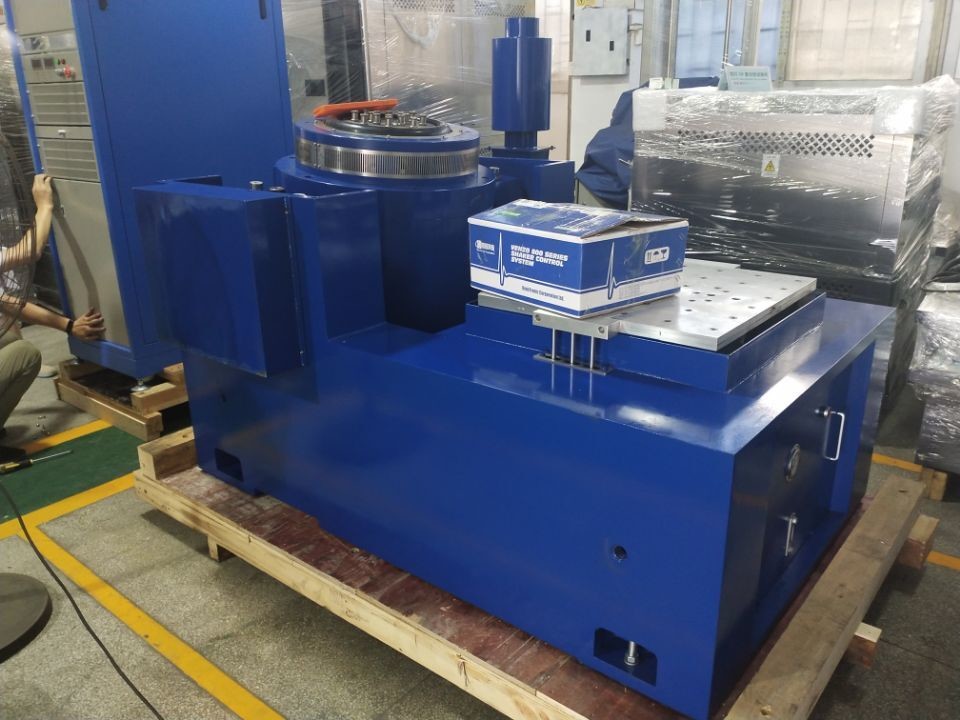

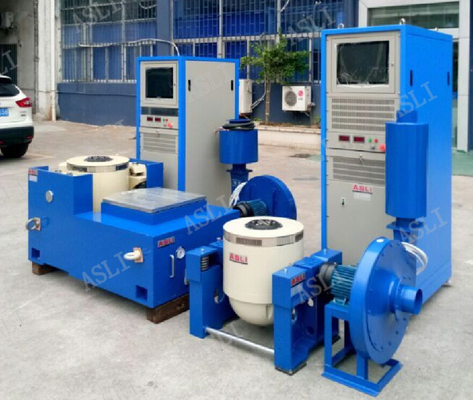

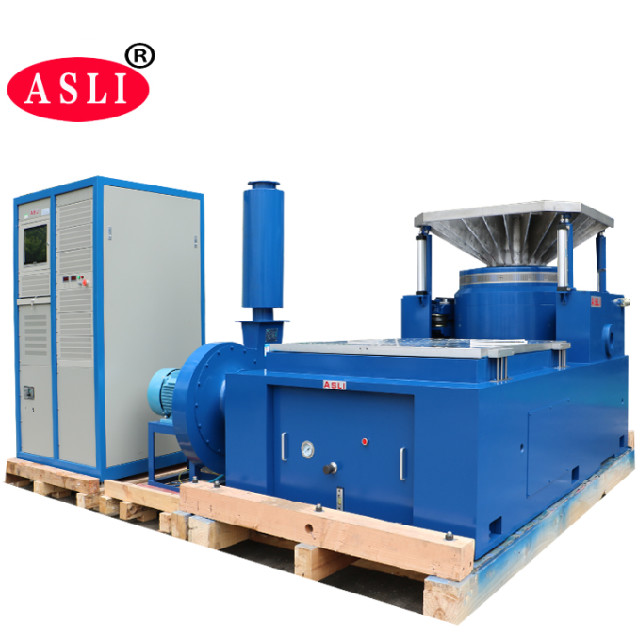

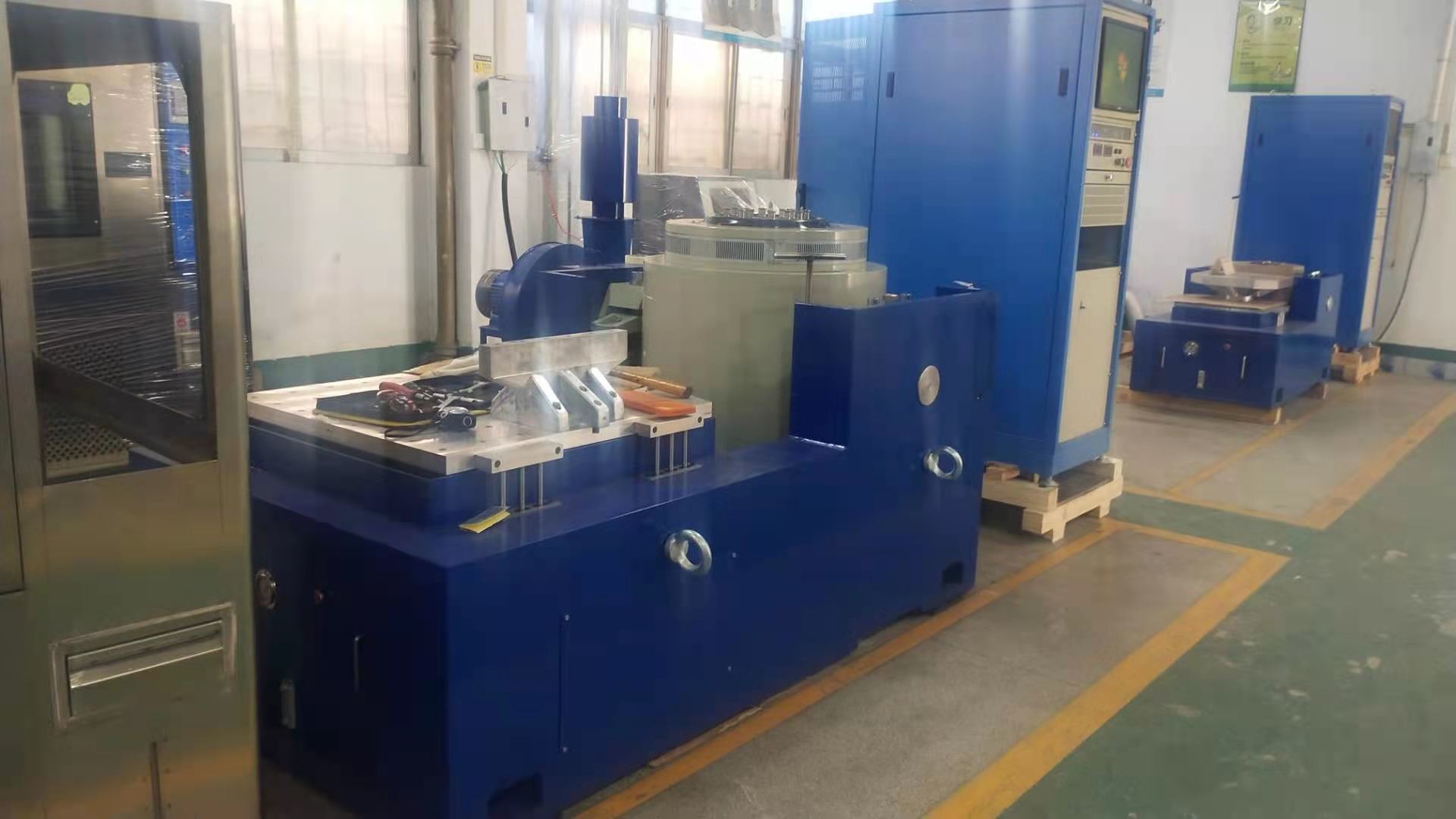

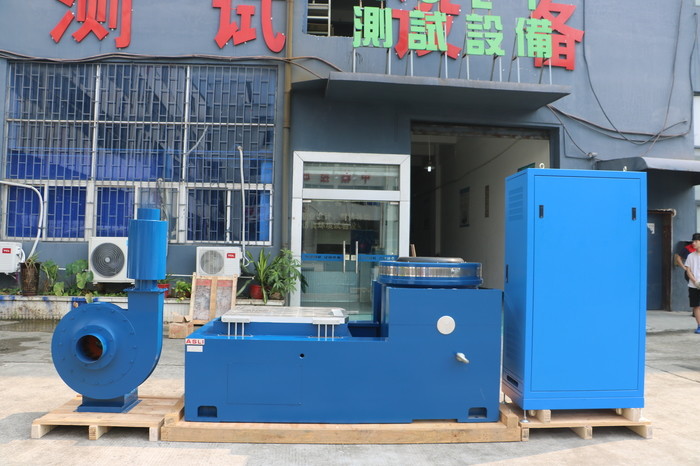

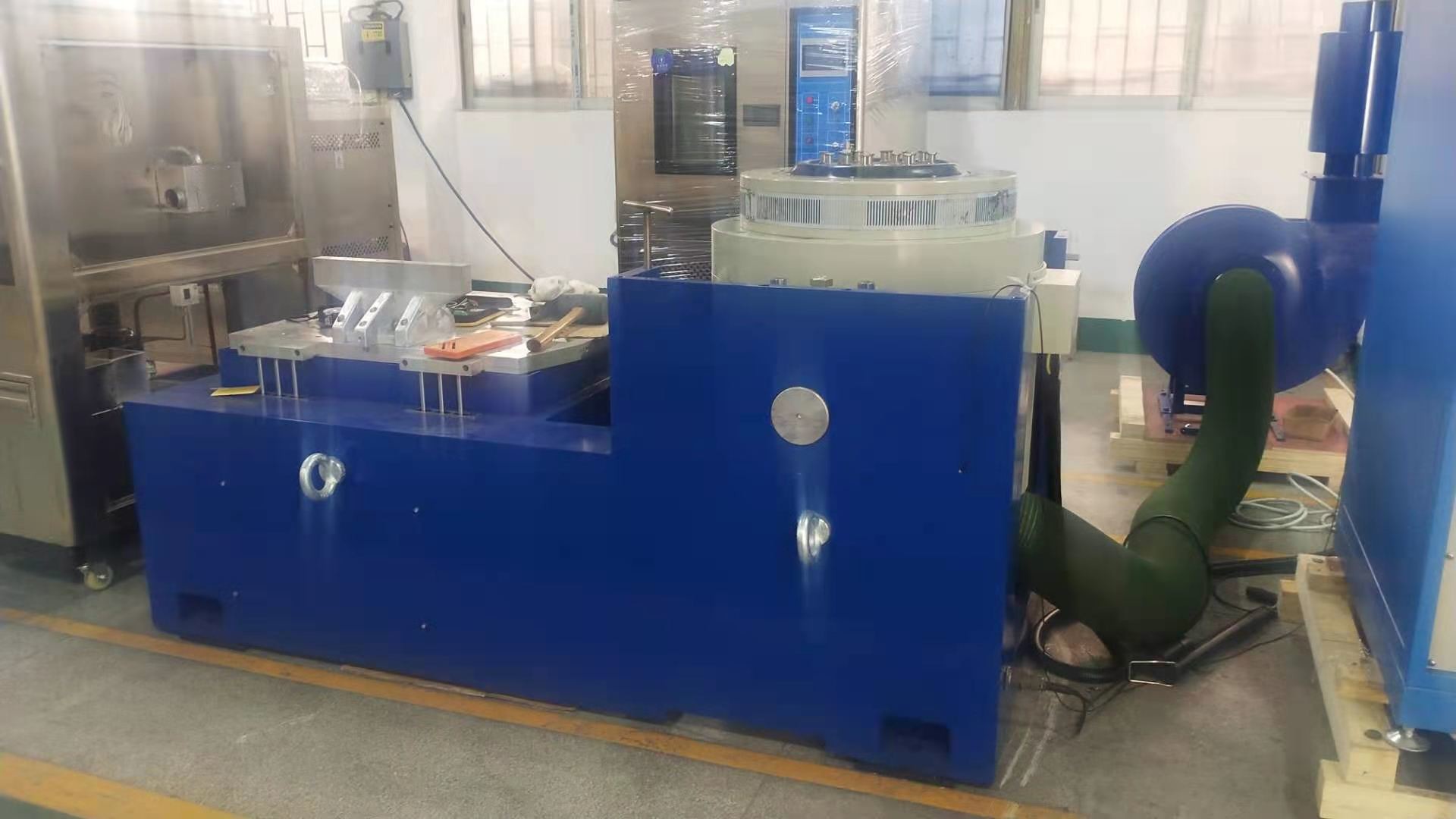

Le système d'essai de vibrations à haute fréquence est principalement utilisé pour les essais de vibrations et de chocs des produits, les essais de criblage des contraintes environnementales et les essais de fiabilité. Le testeur de vibrations électromagnétiques est entièrement conçu selon la norme des essais liés aux batteries, simulant dans des conditions spécifiques l'essai de vibrations de la batterie. La batterie ou le bloc-batterie est fixé sur la table vibrante, selon la fréquence, l'accélération et le mode de déplacement prescrits le long de la vibration de l'échantillon de batterie dans trois directions mutuellement perpendiculaires. La batterie mesurée ne doit pas fuir, ne pas se dégonfler, ne pas se casser, ni prendre feu ou exploser. Le champ d'application des essais de vibrations est extrêmement vaste, allant des circuits imprimés, des batteries, des avions, des navires, des fusées, des missiles, des voitures et des appareils électroménagers et autres produits industriels.
Principales caractéristiques
* Un pot vibrant électrodynamique refroidi par air
* Contrôleur de vibrations et amplificateur de puissance structurés en un seul boîtier
* Atteignant 2400 newtons de poussée sinusoïdale de crête.
* Essais sur 3 axes X, Y, Z
Fonctions de contrôle
* Vibration sinusoïdale à fréquence fixe
* Vibration balayée * Vibration aléatoire
* Choc classique
Applications typiques du système
* Essai environnemental
* Essai de criblage des contraintes
* Essais de vibrations
| Paramètres du pot vibrant électromagnétique: | ||||
| Force d'excitation sinusoïdale maximale | 5000Kgf crête | |||
| La plus grande force de vibration aléatoire | 5000Kgf r.ms | |||
| La plus grande force de vibration de choc | 10000Kgf crête | |||
| Plage de fréquences | DC~4000 Hz | |||
| Déplacement maximal | 75mm p-p (valeur crête à crête) | |||
| Vitesse maximale | 1,8 m/s | |||
| Accélération maximale | 100G (980 m/s2) | |||
| Première fréquence de résonance | 3500Hz | |||
| Charge maximale | 750kg | |||
| Diamètre de la bobine mobile (diamètre de la table de travail) | Diamètre de 450 mm | |||
| La qualité de la bobine mobile | 50kg | |||
| Charge maximale | 750Kg | |||
| Vis de la table | 13 x M8 | |||
| Fuite de flux magnétique | <10 gauss | |||
| Dimension | 800mm x 800mm x 800mm (machine verticale) | |||
| Poids | Environ 1500Kg | |||
| Le système servo | ||||
| Fonction | Température, pression d'air, déplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de contrôle, logique, manque d'entrée égale. | |||
| Contrôleur de vibrations numérique | ||||
| Configuration matérielle | 2 canaux d'entrée, 1 canal d'entrée | |||
| Ordinateur de contrôle | Ordinateurs d'origine, affichage à cristaux liquides (avec clavier/souris optique) | |||
| Logiciel | Fonctionnement en chinois/anglais, analyse dans le domaine temporel et fréquentiel, source de signal, analyse de balayage de fréquence sinusoïdale, etc. WORD peut générer automatiquement des rapports d'essai, afficher et stocker des signaux et des données, configurer les paramètres d'essai et l'analyse de la fonction. | |||
| Système d'exploitation | Windows 2000/ XP | |||
| Capteur d'accélération B&W |
domaine fréquentiel : 1—2000Hz sensibilité : 50mv/g plage de température : -24 - 250℃ |
|||
| Exigence électrique | ||||
| Source électrique | 3 phases, 380V/50Hz | |||
Avantages pour l'utilisateur
* Installation facile pouvant être effectuée par l'utilisateur
* Interface utilisateur : écran tactile LCD pour le mode local et PC-Windows (via Ethernet) pour le mode distant ;
* Mode local : démarrage rapide d'un essai prédéfini, des dizaines de spécifications d'essai peuvent être stockées ;
* Mode distant : toutes les opérations du système, y compris la définition des essais et le stockage des spécifications d'essai sur mostar, le contrôle des essais, la revue des données d'essai et la documentation.
Si vous avez besoin de plus d'informations sur la machine d'essai de vibrations électrodynamiques triaxiales pour les essais de vibrations accélérés, n'hésitez pas à envoyer votre demande.
