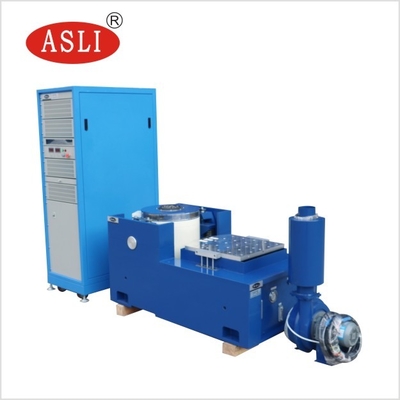

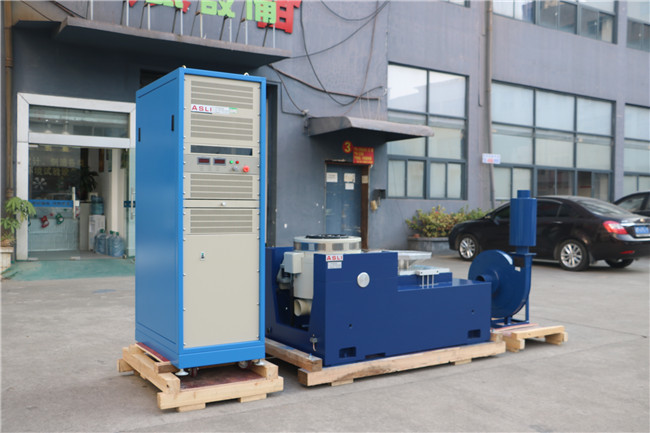

Type à haute fréquence vertical et horizontal d'électrodynamique de système de vibration
Product Details
| force sinusoïdale: | 3000N à 200000N | Direction de vibration: | Vertical et horizontal |
|---|---|---|---|
| Vitesse: | 1,8 m / s | Fréquence: | 3 ~ 3500HZ |
| Accélération: | 100g | Déplacement: | 25 mm à 100 mm |
| Mettre en évidence |
système de vibration 3500hz,Type système d'électrodynamique de vibration,Vibration Shaker System 3000N |
||
Product Description
Télécharger le document de spécification complet:Équipement d'essai des vibrations ES-10 (PDF)

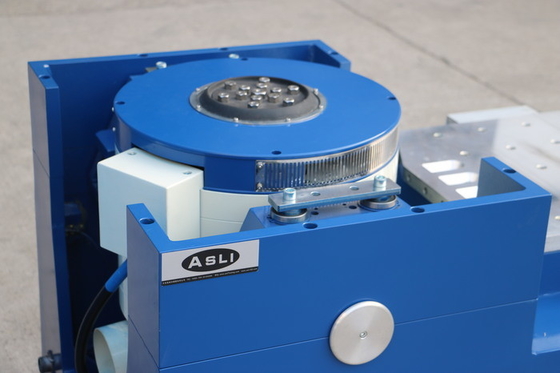

- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- La conception de deux circuits magnétiques assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Les roulements à rouleaux à barres roulantes avec une rigidité de corps composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, offrant une installation mobile pratique.
- Le système de déplacement de technologie avancée assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon porteuse augmentent la capacité de la table de vibration et améliorent les performances à basse fréquence.
Spécifications techniques pour le système de vibration électrodynamique à haute fréquence verticale et horizontale:
- Force nominale:Force sinusoïdale 10000N; force aléatoire 10000N; force de choc 10000N
- Plage de fréquence:5 Hz à 3500 Hz fréquence fixe, balayage avant et arrière, sinus, hasard, choc
- Mode de fréquence de balayage:Linear, logarithmique, balayage avant et arrière, fréquence fixe
- Temps de balayage à fréquence:1 à 32767
- Temps de balayage en fréquence:Fréquence fixe / unique 1 ‰ 3600 min; des courbes de fréquence de balayage peuvent être affichées
- Accélération maximale:1000 m/s2 (sans charge)
- Max. vitesse:10,8 m/s
- Max. déplacement:51 mm p-p (sans charge), double sommet
- Le déplacement d'impact51 mm
- Poids de la bobine de déplacement:14 kg ou plus
- Directions de vibration:Vibration verticale + horizontale
- Vague de vibration:Sine, aléatoire, choc
- Diamètre de la bobine en mouvement:Φ240 mm
- Dimension du système de vibration (mm):Les mesures de sécurité doivent être appliquées conformément à l'annexe I.
- Poids du système de vibration:900 kg ou plus
- Un petit banc de chargement permet une accélération et une fréquence de travail plus élevées, améliorant ainsi la capacité de chargement et les performances de l'ensemble du banc de machines.

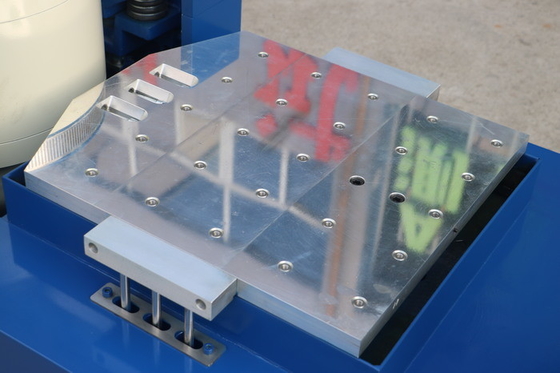

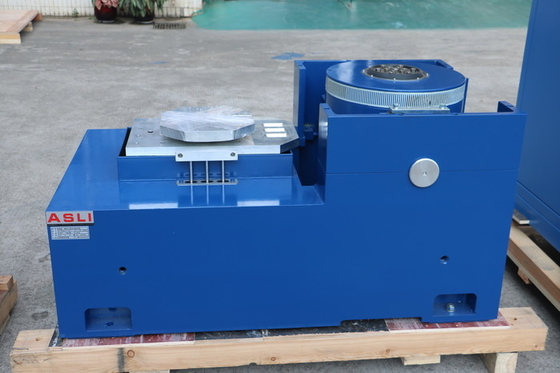

- Le banc horizontal et le banc de vibration sont un type intégral avec une structure parfaite, offrant une commodité d'installation et de réglage.
- Piste à pression statique, en forme de V, résistante à la pente et à la charge de biais.
- Pompe à huile intégrée avec une bonne structure et un fonctionnement facile.
- Les utilisateurs doivent préparer des chariots élévateurs et des outils de déplacement pour déplacer l'équipement, car il est très lourd.
- L'environnement de travail doit être à température ambiante avec une bonne ventilation.et les côtés arrière de la machine doivent être d'au moins 700 mm; l'avant doit être d'au moins 1500 mm.
Pour plus de détails, consultez:Machine électro-dynamique à trois axes pour tester la fiabilité du produit
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Vitesse nominale (m/s) | Remplacement nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Nous sommes un fabricant de produits de série de vibration électrique, adoptant la "structure de circuit double magnétique", "cercles d'action de squelette auto-générés", "Soutien aérien"," les roulements à rouleaux et les guidages linéairesLe système peut effectuer des essais de vibration sinusoïdale à trois axes X, Y, Z et des essais de vibration aléatoires à large bande.ainsi que le classique (half-sinus), trapézoïdale, ondes de dent de scie) tests de spectre de réponse au choc et à l' impulsion.
Le testeur de vibration à haute fréquence est largement utilisé dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les appareils ménagers,et d'autres domaines idéal comme testeur de vibration pour les shakers industriels.

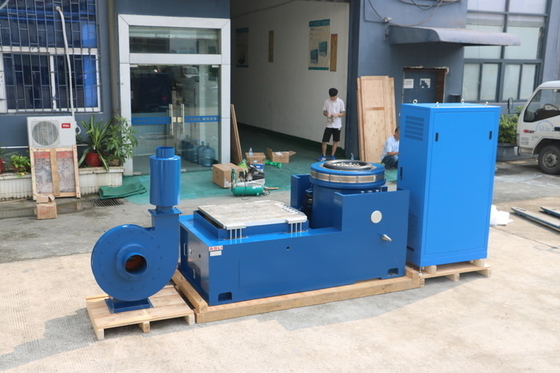

Pour le système de tremblement électrodynamique à grande force: en premier lieu du film de PP, puis de la mousse de 10 mm entre la machine et le boîtier, et à l'extérieur, un boîtier de contreplaqué d'exportation standard.
Nous sommes une usine avec 28 ans de concentration sur le domaine des instruments de test et 4 ans d'expérience à l'exportation.
Généralement environ 20 jours ouvrables. Si nous avons des produits finis en stock, nous pouvons organiser l'expédition dans les 3 jours ouvrables.Veuillez noter que nos délais de production dépendent des articles et des quantités spécifiques.
Après la période de garantie, l'équipe de service après-vente professionnelle fournira un support technique parfait et aidera les clients à résoudre les problèmes rencontrés lors de l'utilisation de notre produit,gérer les problèmes et les plaintes des clients de manière professionnelle et en temps opportun.
Le service:Le service OEM, le service de conception, le service d'étiquette de l'acheteur.
Qualité:Chaque instrument doit être soumis à un examen et à un essai de qualité à 100%. Les produits finis doivent passer par un organisme d'étalonnage tiers avant expédition et livraison.
Si le produit est facile à installer et à former, les clients peuvent apprendre le manuel d'utilisation et d'entretien pour l'installation et l'utilisation.Les clients peuvent venir à l'usine ASLi pour apprendre à l'installer et à l'utiliser.Nos ingénieurs ont des passeports et peuvent voyager à l'étranger.
Chambres environnementales, chambres de température (humidité), chambres PCT/Hast (chambres d'essai de contrainte à haute accélération), chambres ESS, chambres de stabilité en marche, fours sous vide, chambres d'altitude,systèmes d'essai par vibration, testeurs de chocs mécaniques, chambres de vibration combinées environnementales, et plus encore.
Bienvenue aux nouveaux clients et clients réguliers pour visiter notre usine pour le système de vibration de type électrodynamique à haute fréquence verticale et horizontale.
