Machine à haute fréquence électromagnétique d'essai de vibration pour l'essai de vibration accéléré
Product Details
| Application: | matériel, pièces automobiles, emballage, produits ménagers | Tension: | 380V |
|---|---|---|---|
| Service après-vente assuré: | Support technique vidéo, support en ligne, ingénieurs disponibles pour entretenir les machines à l&# | Garantie: | 1 an |
| Industries applicables: | civil, appareils électroniques, automobile, pièces détachées, électronique, aviation | Nom du produit: | système d'essai de vibration |
| Force du secoueur: | 3KN | Convient pour: | Articles de chargement maximum de l'essai 300kgs |
| Gamme de fréquences: | 3 ~ 3500HZ | Fonction: | Tests de vibrations accélérés |
| Mettre en évidence |
Machine d'essai de vibration chargeant 300kgs,Machine d'essai de vibration 3KN,Machine d'essai accélérée électromagnétique de vibration |
||
Product Description
L'ES-3A est un système de test de vibration électromagnétique haute performance conçu pour les tests de vibration accélérés sur une large gamme de fréquences. Il offre une excitation précise et fiable pour les profils de test sinusoïdaux, aléatoires et de choc, ce qui le rend adapté à un large éventail d'applications industrielles et de recherche.
Télécharger le PDF du testeur de vibration ES-3A (fiche technique)
Pour nous aider à recommander le système de test de vibration le plus adapté à vos besoins, veuillez préparer et nous envoyer les détails suivants avec votre demande :
- Description de l'échantillon
- Masse de test de l'échantillon
- Dimensions de l'échantillon
- Profil de test (si disponible)
- Accélération maximale requise pour le test
- Direction du test : axes X, Y, Z ou direction Z uniquement

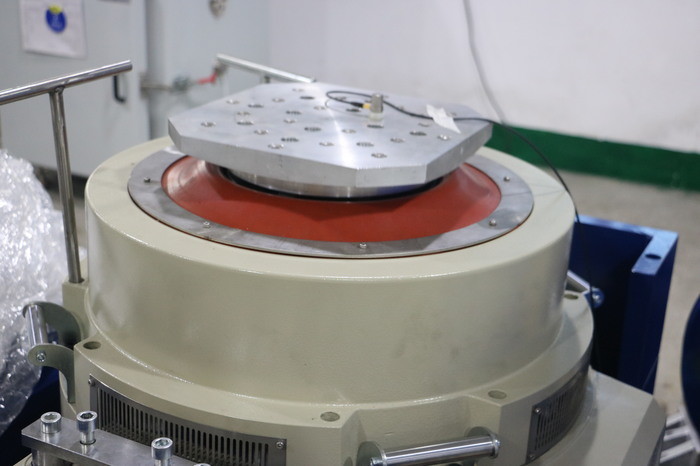

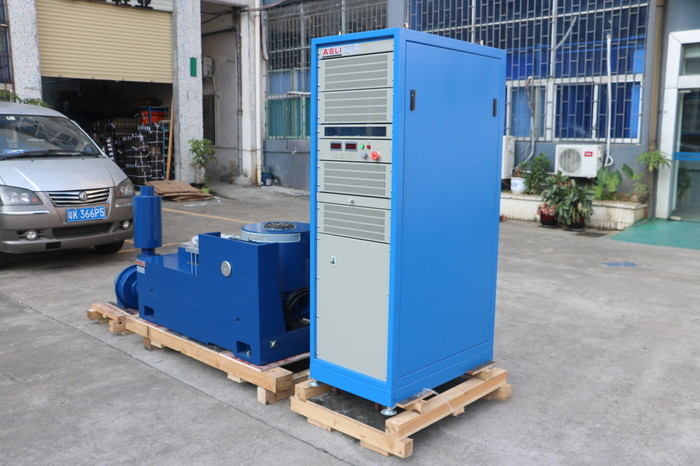

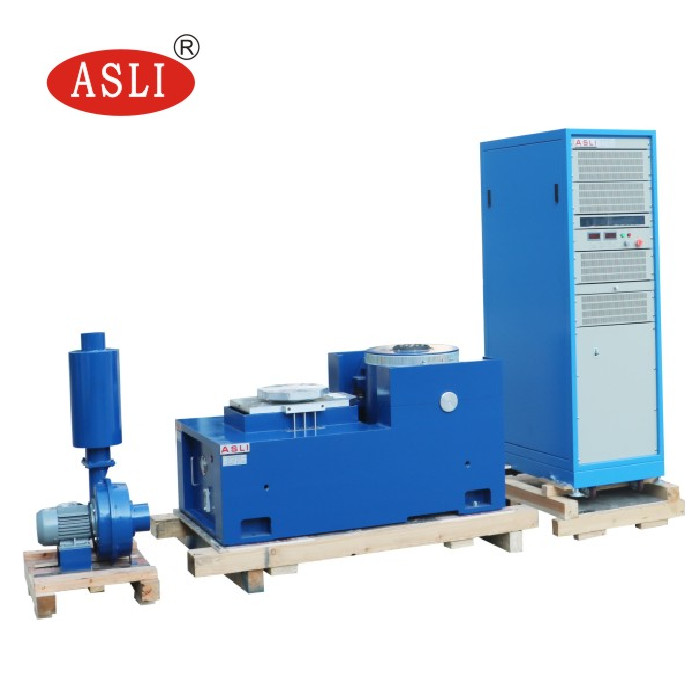

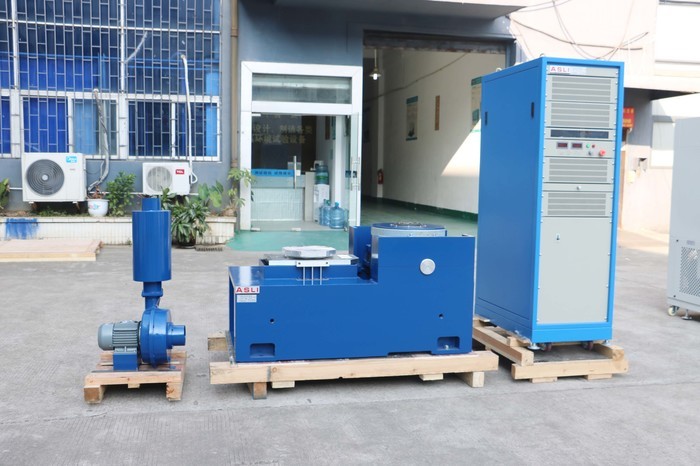

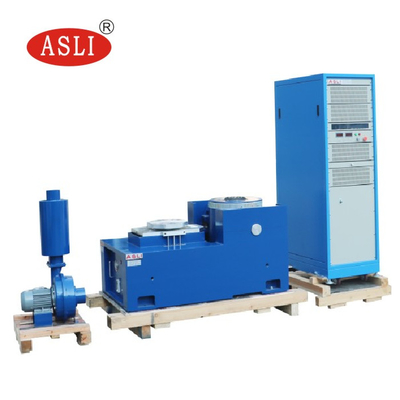

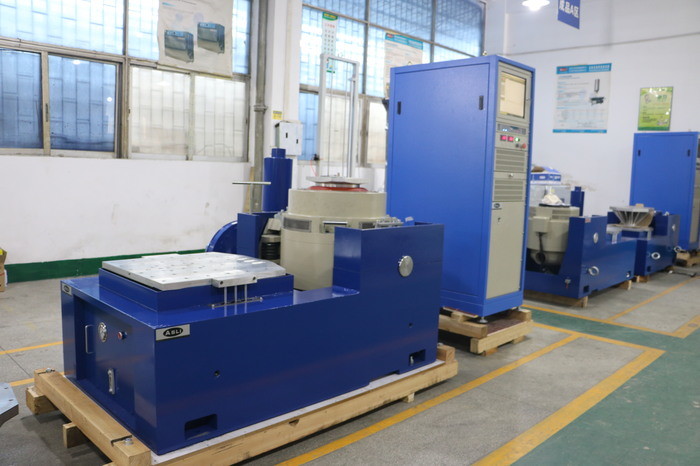

Système de test de vibration refroidi par air avec table vibrante dynamique et fixation d'échantillon personnalisée.
| Spécification du système | |
|---|---|
| Modèle du système | ES-3 |
| Gamme de fréquences (Hz) | 3 – 3500 |
| Force nominale — Sinus (N) | 3000 |
| Force nominale — Aléatoire (N) | 3000 |
| Force nominale — Choc (N) | 6000 |
| Accélération maximale — Sinus (m/s²) | 1000 |
| Accélération maximale — Aléatoire (m/s² RMS) | 1000 |
| Accélération maximale — Choc (m/s²) | 2000 |
| Vitesse maximale — Sinus (m/s) | 1.6 |
| Vitesse maximale — Choc (m/s) | 1.6 |
| Déplacement maximal — Course (mm p-p) | 25 |
| Masse de la bobine mobile | 3,5 kg |
| Dimension de la bobine mobile | Ø 230 mm |
| Charge maximale | 100 kg |
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Gamme de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (mm p-p) | Charge max. (kg) | Bobine mobile (kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |

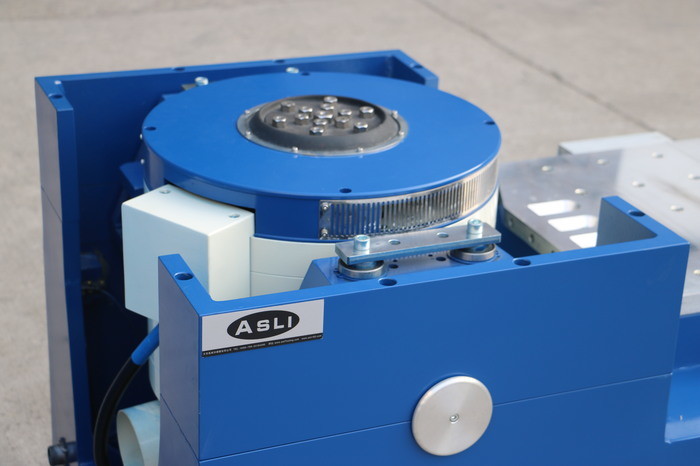

- Structure circulaire dynamique bien conçue, avec une fréquence de résonance axiale plus élevée.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Roulements à rouleaux de bielle avec rigidité composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'utilisation vibratoire, avec installation mobile pratique.
- Technologie avancée intégrée dans tout le système mobile pour assurer une fiabilité élevée du cercle dynamique.
- Nouvelle conception de conduit qui améliore l'effet de refroidissement.
- Rigidité statique et dynamique du roulement avec un faible effet de ballon, augmentant la capacité de la table vibrante et améliorant les performances à basse fréquence.
Des questions sur la machine d'essai de vibration électromagnétique à haute fréquence pour tests de vibration accélérés ? N'hésitez pas à nous contacter pour plus d'informations ou une solution personnalisée.
