Système d'essai électrodynamique de vibration à haute fréquence pour les essais de choc et de vibration
équipement d'essai de vibration ES-20.pdf
Pourquoi est-il nécessaire d'effectuer un test de vibration?
Pas difficile à comprendre Les vibrations peuvent affecter la durabilité et la fiabilité des systèmes ou structures de machines et causer des problèmes tels que des dommages, des arrêts anormaux et des pannes catastrophiques.La mesure des vibrations est une contre-mesure importante pour prévenir ces problèmes
N'hésitez pas à nous contacter immédiatement pour toute question.

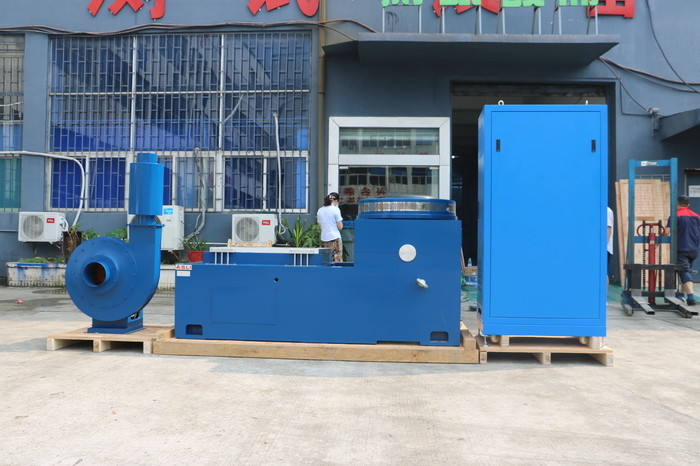

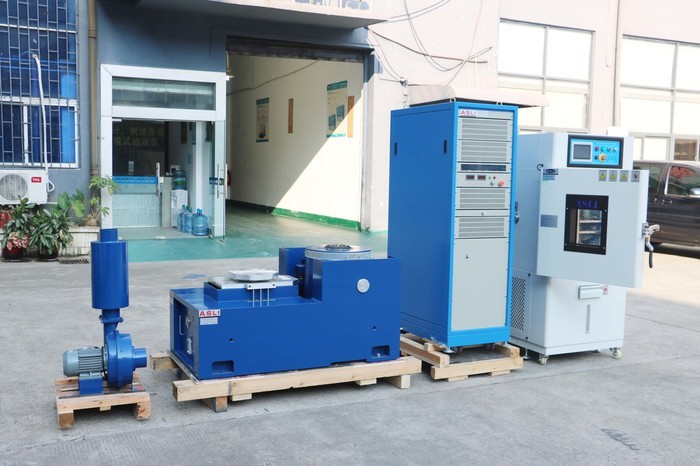

Composition du système d'essai

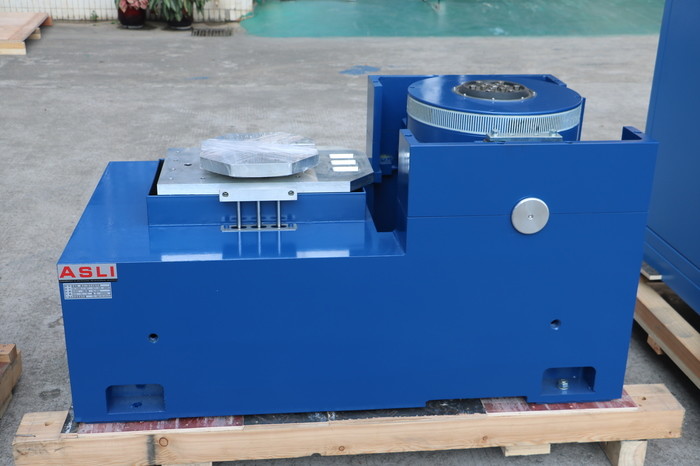

1Générateur de vibrations horizontales en une pièce
2Tableau d' expansion verticale
3Ventilateur de refroidissement avec silencieux
4Amplificateur de commutation numérique
5. Instrument de mesure multifonctionnel de contrôle des vibrations.
4000kgf Force 100G Système de test de choc et de vibration pour le test de vibration MIL STD 810 G 514.6Spécification
| Nom | Bateau de test de vibration pour automobile EN50604 CEI62133 UN38.3 | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Tout doute ou besoin concernant le système de test de vibration électrodynamique à haute fréquence pour les tests de choc et de vibration, n'hésitez pas à envoyer votre demande.
