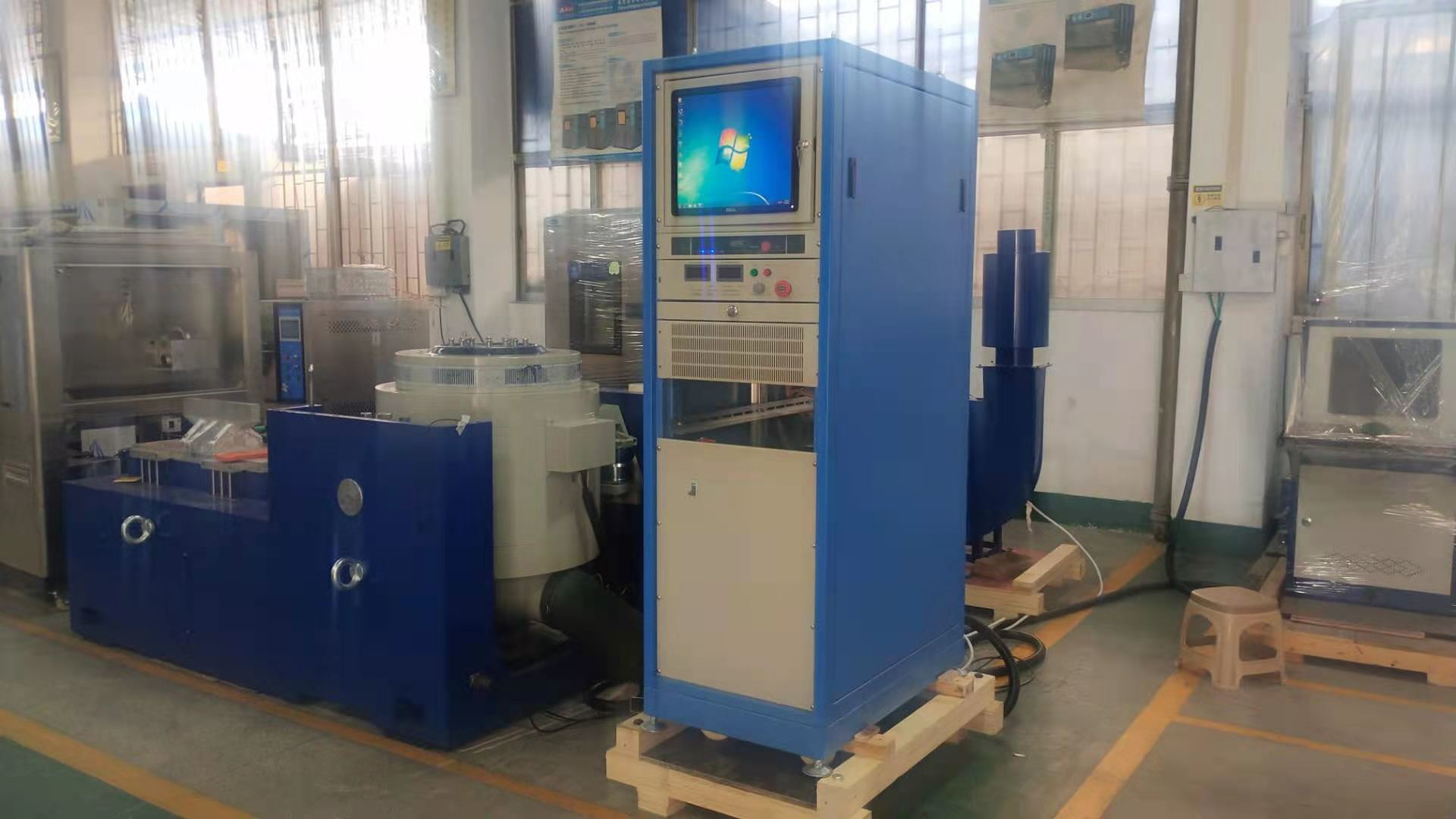

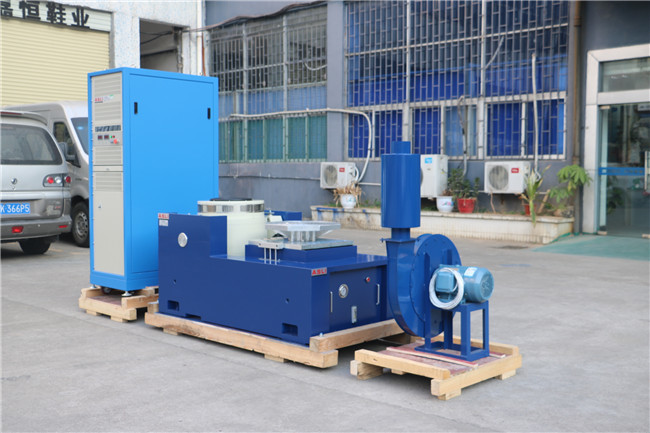

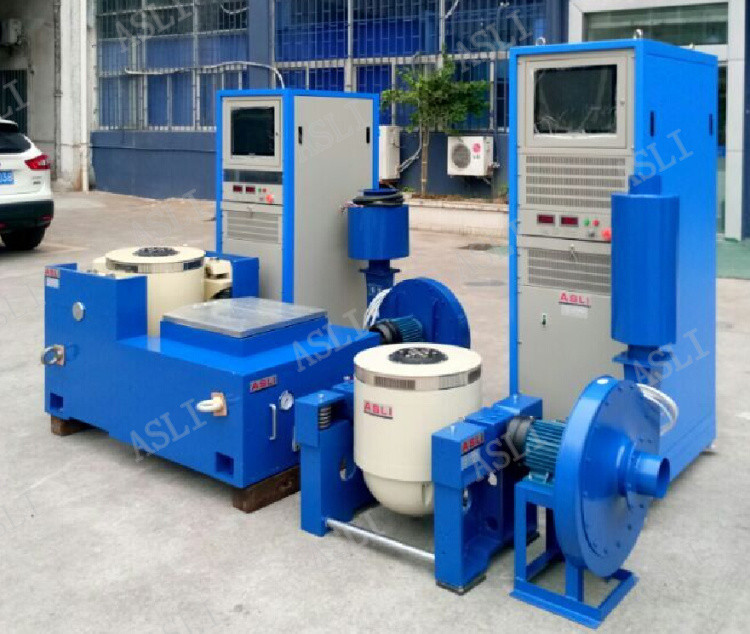

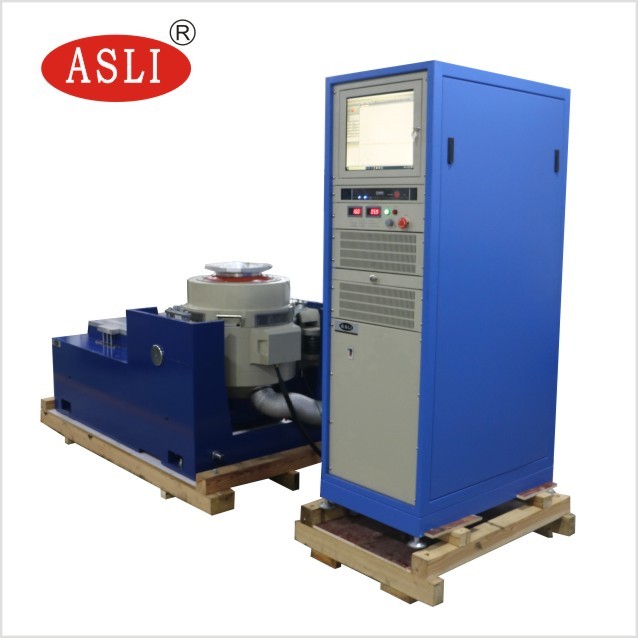

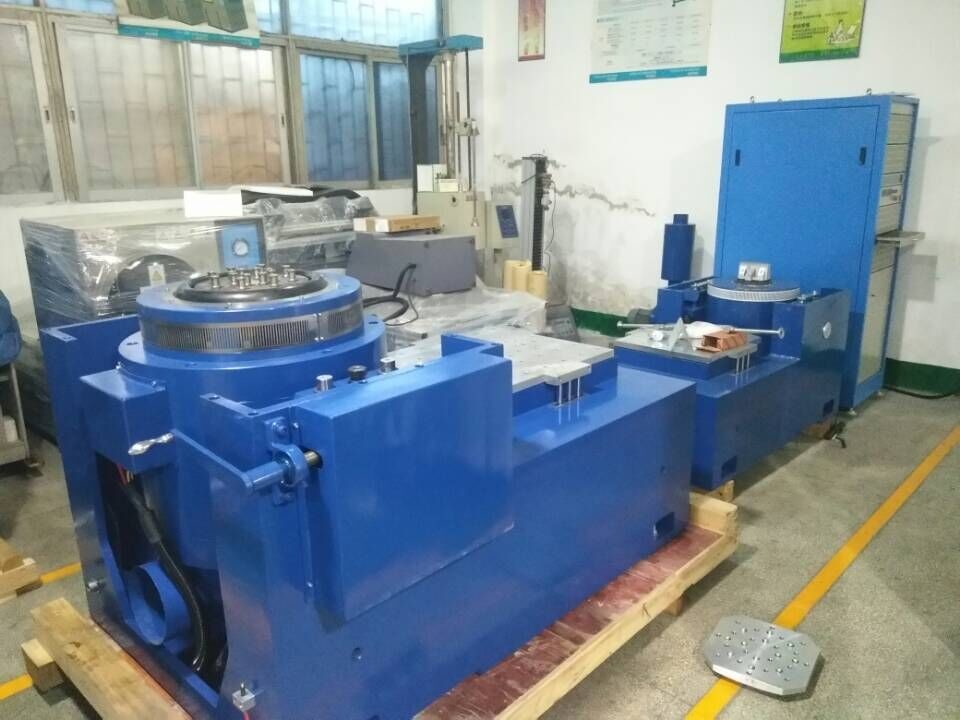

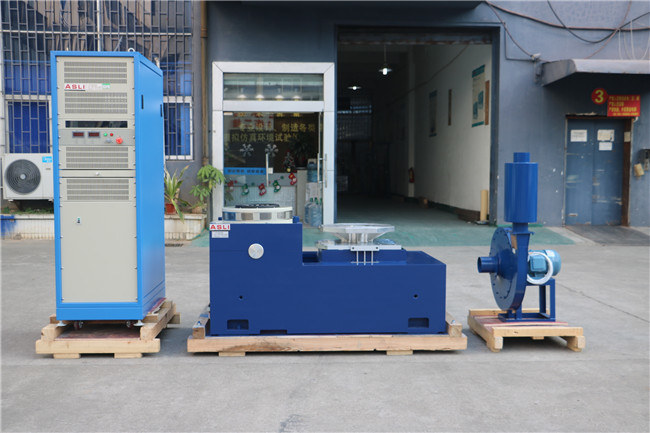

Machine d'essai de vibration de sinus de 3 axes pour l'essai de choc et de vibration
Product Details
| Standard de test: | MIL-STD-810G | Direction de vibration: | 3 axes |
|---|---|---|---|
| Force de dispositif trembleur: | 20kn | Adapté à: | Articles de chargement maximum de l'essai 300kgs |
| Gamme de fréquences: | 3 ~ 3500Hz | Accélération: | 100g |
| applucatuib: | Pièces automobiles | Fonction: | Essai de choc et de vibration |
| Mettre en évidence |
Machine de chargement d'essai de vibration 300kgs,Machine d'essai de vibration 20KN,Appareil de mesure de vibration de sinus |
||
Product Description
Pour nous aider à recommander le modèle le plus adapté à votre Machine d'essai de vibration sinusoïdale à 3 axes (Équipement de mesure de vibrations pour essais de choc et de vibration), veuillez préparer les informations suivantes et les envoyer avec votre demande :
- Description de l'échantillon
- Masse de l'échantillon à tester
- Dimensions de l'échantillon
- Profil de test (si disponible)
- Accélération maximale requise pour le test
- Direction du test : axes X, Y, Z ou direction Z uniquement
| Spécification du système | ||
|---|---|---|
| Modèle du système | ES-20 | |
| Plage de fréquences (Hz) | 3 ~ 3500 | |
| Force nominale (N) | Sinus | 20000 |
| Aléatoire | 20000 | |
| Choc | 40000 | |
| Accélération maximale | Sinus (m/s²) | 1000 |
| Aléatoire (m/s² rms) | 1000 | |
| Choc (m/s²) | 2000 | |
| Vitesse maximale | Sinus (m/s) | 1.8 |
| Choc (m/s) | 1.8 | |
| Déplacement maximal (mm p-p) | 51 | |
| Masse de la bobine mobile | 30 kg | |
| Dimension de la bobine mobile | Dia 320 mm | |
| Charge maximale | 300 kg | |
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p mm) | Charge max. (kg) | Bobine mobile (kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Squelette dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
- Double circuit magnétique, faible fuite de flux magnétique, structure compacte et conception rationnelle.
- Roulements à rouleaux de tige de culbuteur avec rigidité composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'usage hormonal, avec une mobilité pratique pour l'installation.
- Le système de mouvement à technologie avancée assure une haute fiabilité du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- Rigidité statique et rigidité dynamique du roulement avec un faible effet de ballon, augmentant la capacité de la table vibrante et améliorant les performances à basse fréquence.
Si vous avez besoin de plus d'informations sur la Machine d'essai de vibration sinusoïdale à 3 axes (Équipement de mesure de vibrations pour essais de choc et de vibration), n'hésitez pas à envoyer votre demande.
