Épreuve de vibration à haute fréquence ES-30.pdf

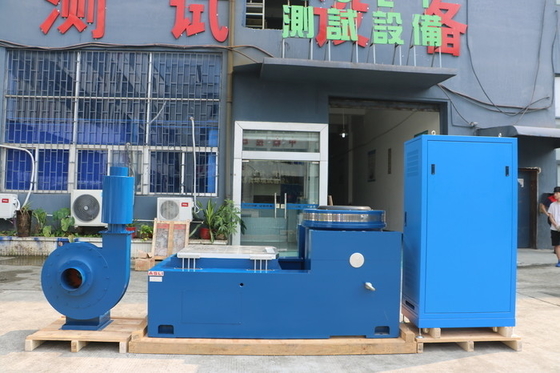

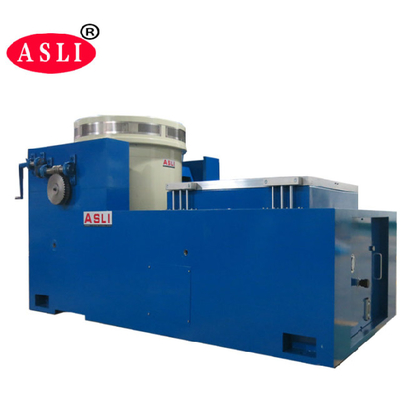

Tableau des shakers à haute fréquence de type électrodynamique pour les essais de vibration
Applications:
La table des shakers à haute fréquence de type électrodynamique pour les essais de vibration adopte la technologie de modulation de la largeur d'impulsion sinusoïdale de l'amplificateur de puissance numérique. Son principe de fonctionnement est le suivant:en utilisant la puissance de commutateur à haute fréquence de l'effet de champ du MOSFET, à travers un circuit numérique pour amplifier et restaurer le signal de basse tension qui est entré par le contrôleur, puis la sortie du signal d'origine au circuit de bobine en mouvement du testeur de vibration,et entraîner le mouvement de la table d'extension du testeur de vibrationLa partie principale de l'amplificateur de puissance numérique: le contrôle avant, le module d'amplificateur de puissance, le circuit de protection, la partie d'alimentation et l'armoire électrique.

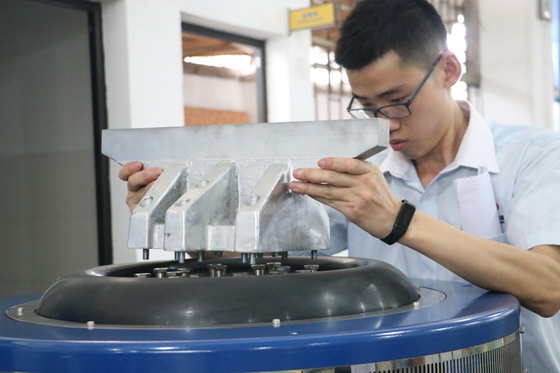

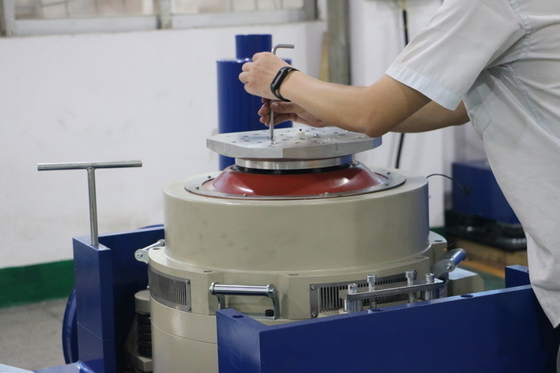

Machine d'essai des vibrations de type électromagnétique Caractéristiques:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. Rigidité statique, rigidité dynamique du petit ballon porteuse, augmentation de la capacité de la table de vibration, amélioration des performances à basse fréquence.
Paramètres techniques:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

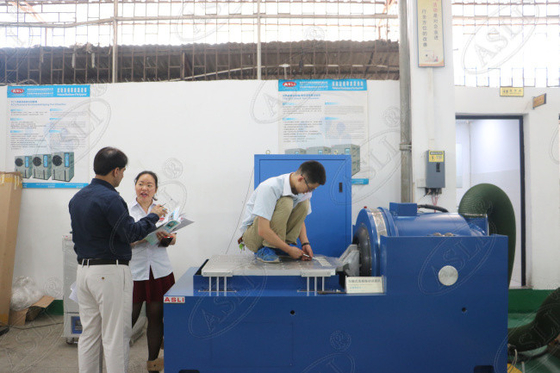

Paramètres techniques du tableau des vibrations verticales:
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| Le numéro de téléphone: | 250 | 350 | 1200 × 1200 |
| VT1212 (banque ronde) | 220 | 350 | Φ1200 |
Une brève introduction sur l'usine ASLi:
Nous sommes un fabricant d'équipements de test de longue date, au cours des 25 dernières années, nous nous sommes consacrés à la simulation d'équipements de test environnemental et à la machine de test de vibration mécanique et de choc.Tableau de shaker de vibration Répondre aux normes ISTA Effectuer un test de choc aléatoireNous avions obtenu la certification CE pour cette machine.
Tout doute ou besoin concernantTableau électrodynamique à haute fréquence pour les tests de vibration, n'hésitez pas à me le dire.
