système d'essai à haute fréquence de la vibration 2000hz pour l'essai de vibration de sinus
Product Details
| ondes de vibration: | Sinus | Application: | Paquet |
|---|---|---|---|
| Accélération: | 100 g | Déplacement: | 50mm |
| Contrôleur: | VENZO | Taille de la table de glissement: | 500*500 mm |
| Direction de la vibration: | Axe XYZ | fonction: | Le hasard, le choc, le sinus |
| Fréquence: | 2000Hz | ||
| Mettre en évidence |
Système d'essai de vibration de sinus,système d'essai de la vibration 180kg,essai de vibration de sinus de 500x500mm |
||
Product Description
Le Système de test de vibration à haute fréquence 2000 Hz est conçu pour des tests de vibration sinusoïdale précis. Cet appareil de test de vibration électromagnétique est conçu en pleine conformité avec les normes de test relatives aux batteries, simulant des conditions de vibration réelles sous des paramètres contrôlés. Pendant le test, la batterie ou le bloc de batteries est solidement fixé à la table vibrante et soumis à une fréquence, une accélération et un déplacement prescrits le long de trois axes mutuellement perpendiculaires. La batterie doit rester intacte tout au long du test : aucune fuite, aucune perte de fonction, aucun dommage structurel et aucun risque d'incendie ou d'explosion.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
- Scheletro del cerchio dinamico ben progettato con una frequenza di risonanza assiale più elevata.
- La conception à deux circuits magnétiques assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Roulements à rouleaux de bielle avec rigidité composite droite et orientée vers l'importation pour une excellente capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'usage d'hormones, avec installation mobile pratique.
- Le système de déplacement avancé assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de charge de la table vibrante et améliorent les performances à basse fréquence.

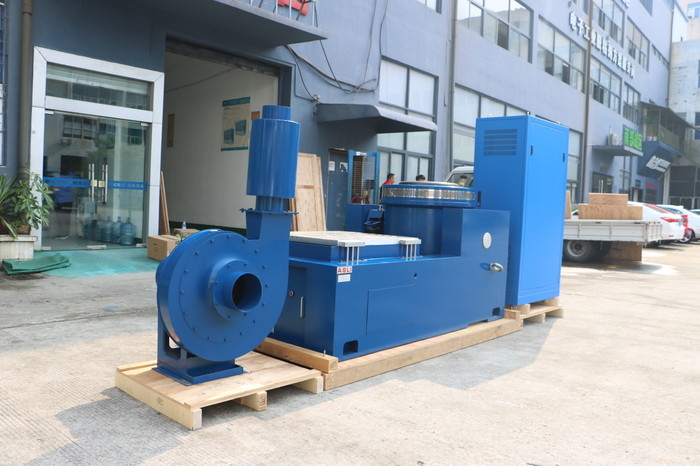

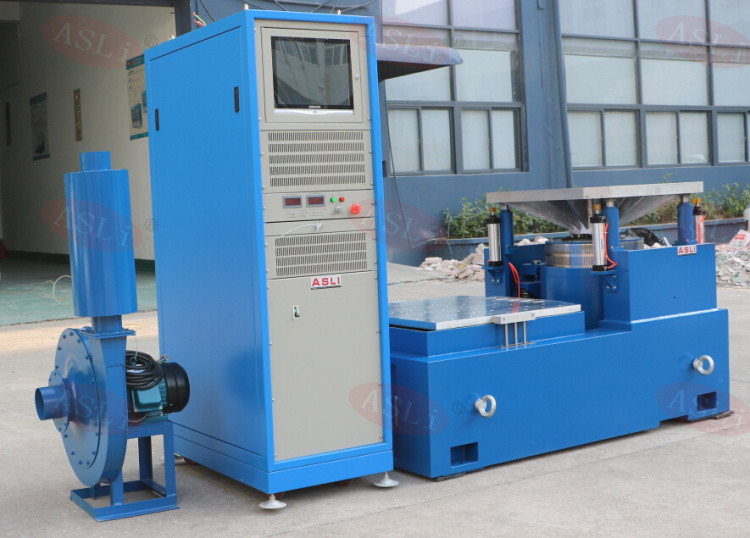

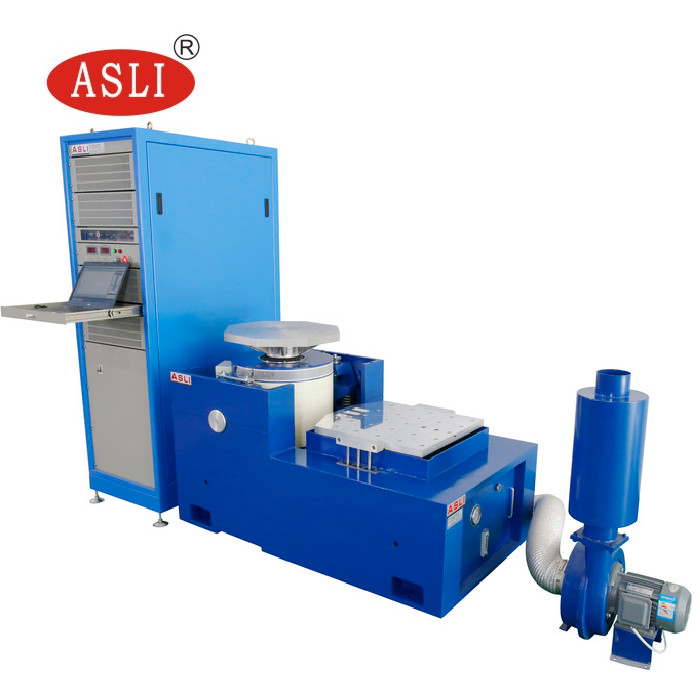

La machine de test de vibration électromagnétique à haute fréquence se compose des éléments suivants :
- Banc de test de vibration
- Amplificateur de puissance
- Ventilateur de refroidissement

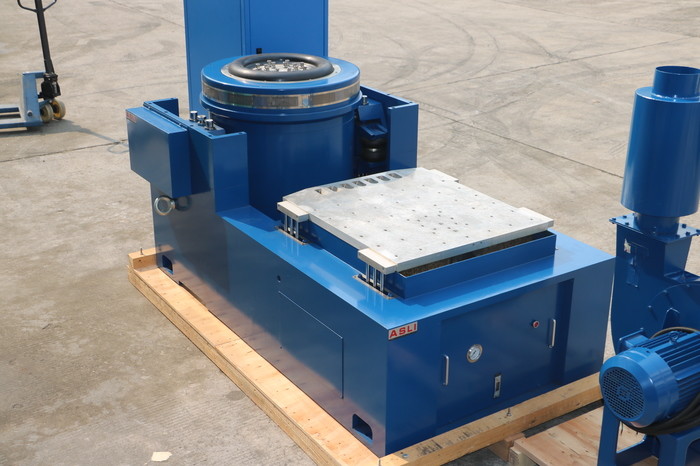

- Table coulissante
- Extenseur vertical
- Dans le petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances du banc de la machine entière.
- Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite et une installation et un réglage pratiques.
- Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée.
- Pompe à huile intégrée, bonne structure et fonctionnement facile.
Le banc d'extension vertical VT et les pinces spécifiées sont calculés avec précision et conçus avec soin pour garantir que le client obtient les meilleures performances selon des spécifications parfaites.
Si vous avez besoin de plus d'informations sur le Système de test de vibration à haute fréquence 2000 Hz pour tests de vibration sinusoïdale, n'hésitez pas à nous contacter.
