Épreuve de vibration à haute fréquence ES-30.pdf
Pour quelle industrie la table à trembler est-elle adaptée?
Description du produit
L'équipement d'essai de vibration a adopté la structure du double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté et des roulements à rouleaux et un guidage linéaire,isolation trunnion technologie moderne avancée et technologie spéciale, peut être complété par des essais de vibration sinusoïdale à trois axes X, Y, Z et des essais de vibration aléatoire à large bande, à compléter par les essais classiques (moitié-sinus, trapézoïdal,Test du spectre de réponse au choc et au pouls.
Non seulement limité aux pièces automobiles, mais aussi largement utilisé dans les domaines de la défense nationale, de l'armement, de l'aviation, des vols spatiaux, des communications, de l'électronique, des appareils électriques,appareils de transport et ménagers.
Paramètres techniques:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |

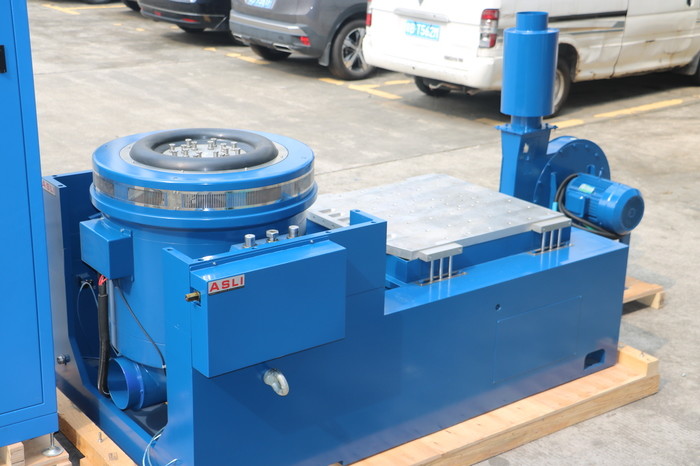

Paramètres techniques de l'extenseur horizontal:

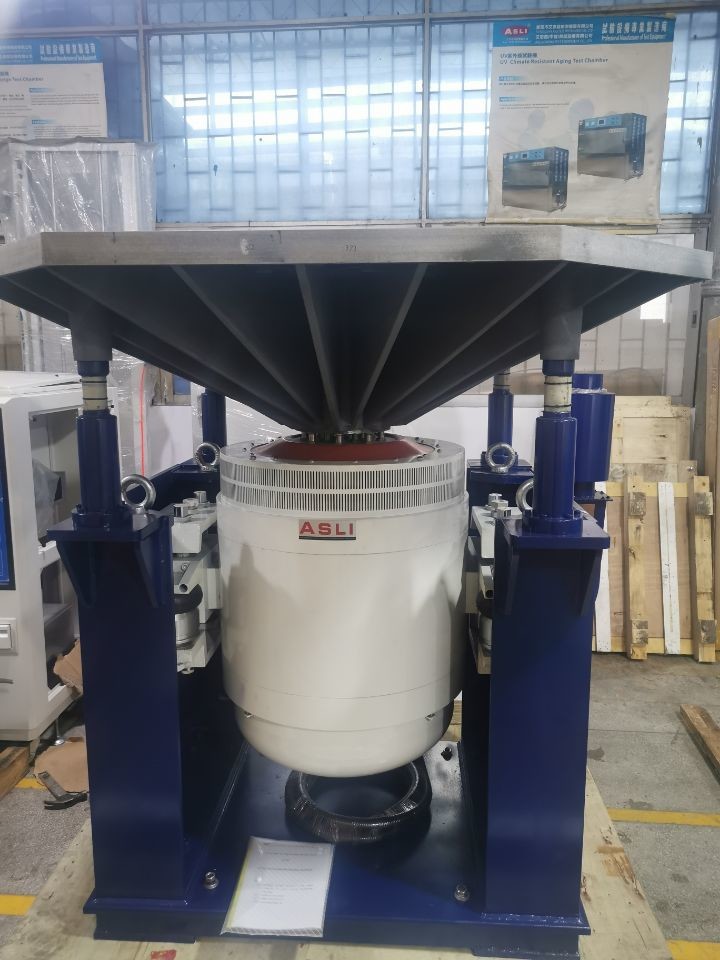

Paramètres techniques de l'élargisseur vertical:
La taille de la table peut être personnalisée ~
Caractéristique:
1.Utilisation et contrôle faciles à utiliser, en utilisant des logiciels de surveillance et de contrôle professionnels pour rendre le fonctionnement de l'équipement plus stable et plus fiable.
2La machine utilise de l'acier inoxydable de qualité pour le corps, l'installation est simple, le fonctionnement en douceur, grande charge.
3. mode de fonctionnement à balayage et à fréquence fixe, pour répondre aux exigences d'essai de différentes industries.
4Capacité d'interférence anti-magnétique.
5Fonction de protection sûre et fiable

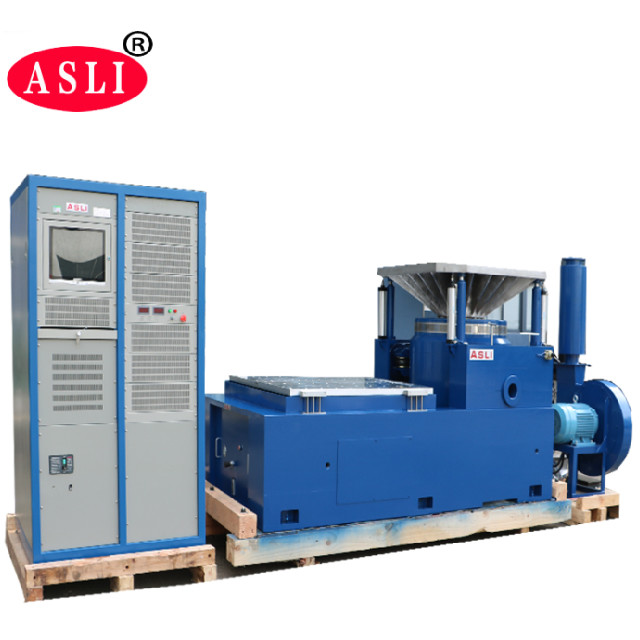

Shaker à vibration électromagnétique à contrainte accélérée pour batterie de véhicule électrique peut être combiné avec une chambre climatique:
Bienvenue à votre enquête~ ^_^
