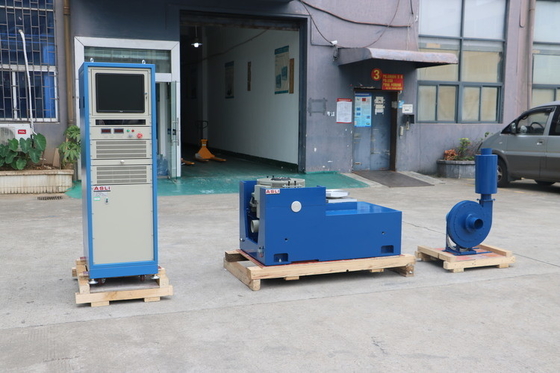

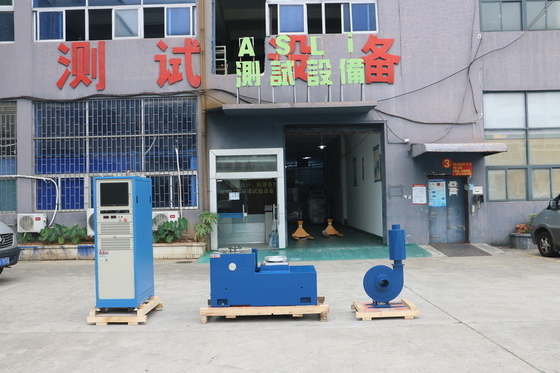

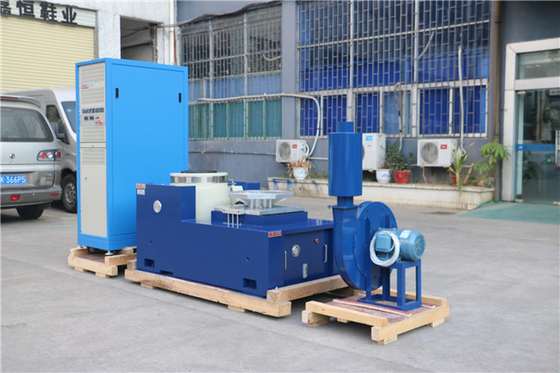

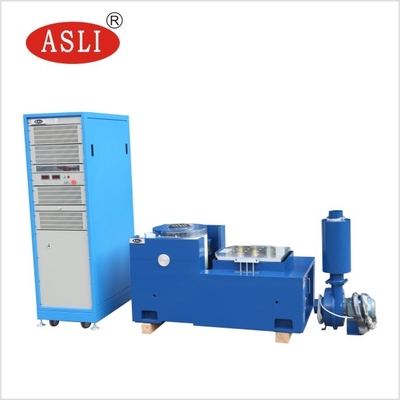

Machine d'essai de vibration XYZ à trois axes verticale horizontale pour les essais de vibration accélérés
Le système de vibration électromagnétique de la série ES simule l'environnement vibratoire dans des conditions de laboratoire.et tester la résistance à l'impact ainsi que la fiabilité de diverses applications d'essai de vibrationEn laboratoire, avec l'aide d'un système de test de vibration, simulation de modèle de reproduction de la recherche sinusoïdale, aléatoire, résonante et résidence de choc classique et de simulation de la route, etc.peut être réaliséeIl est essentiel pour l'assurance de la qualité des produits, la recherche et le développement de nouveaux produits.
Paramètres techniques:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

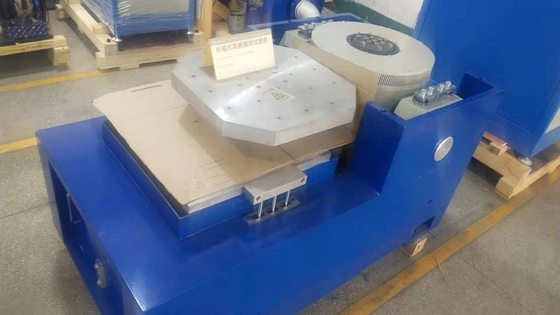

Test de vibration sur les axes X, Y, Z 3 3500 Hz Fréquence sinus force aléatoire Les vibrations à haute fréquence sont spécialement conçues pour répondre aux besoins de fonctionnement à long terme.l'installation d'une base résistante aux vibrations peut réaliser des vibrations verticales et horizontalesLa plateforme standard est équipée d'un dispositif d'isolation contre les chocs des airbags à haut rendement, de sorte que les vibrations transmises au bâtiment peuvent être minimisées.Dans la plupart des cas, il n'est pas nécessaire d'ajouter de fondement..
Un ensemble complet de tests de vibration X,Y,Z 3 axes 3500HZ fréquence sinus force aléatoire vibration à haute fréquence est composé d'un système de contrôle de la vibration, de la puissance et de la mesure des vibrations,conformément aux normes nationales et internationales pertinentes (par exemple:: MIL-STD,DIN,ISO,ASTM,IEC,ISTA,GB,GJB,JIB,BS,etc.) pour fournir un soutien technique à l'établissement de l'inspection de la qualité des produits.
Si vous avez des doutes ou des besoins concernant la machine de test de vibration XYZ à 3 axes horizontaux verticaux pour le test de vibration accéléré, n'hésitez pas à envoyer votre demande.
