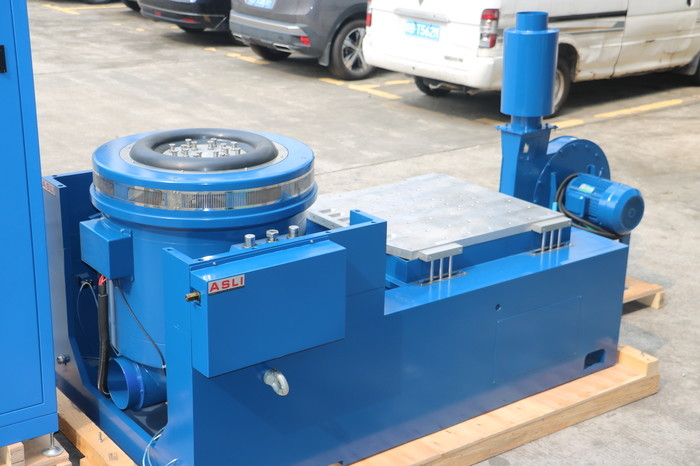

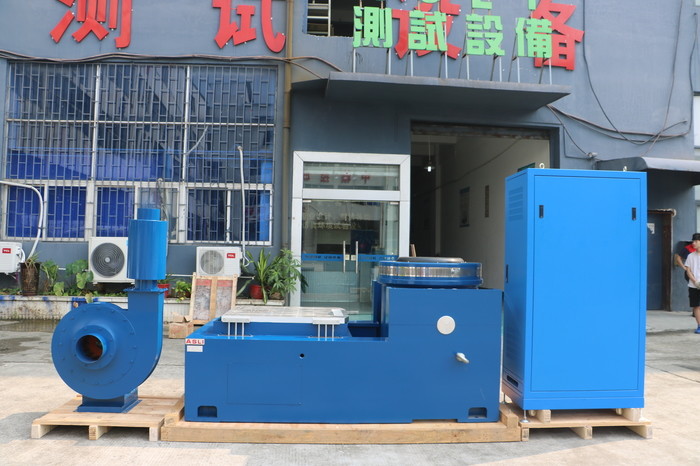

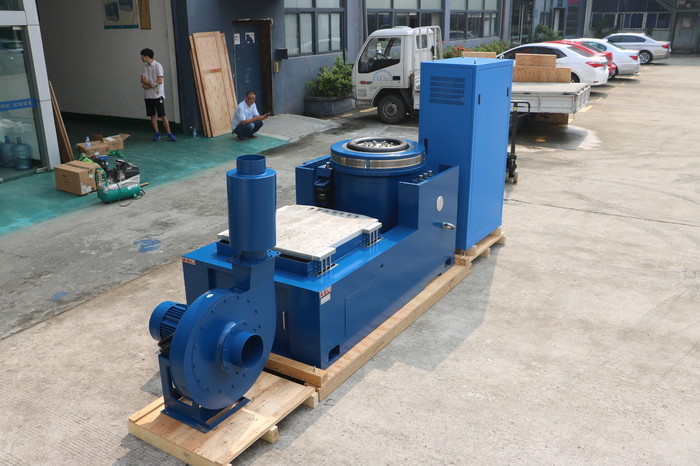

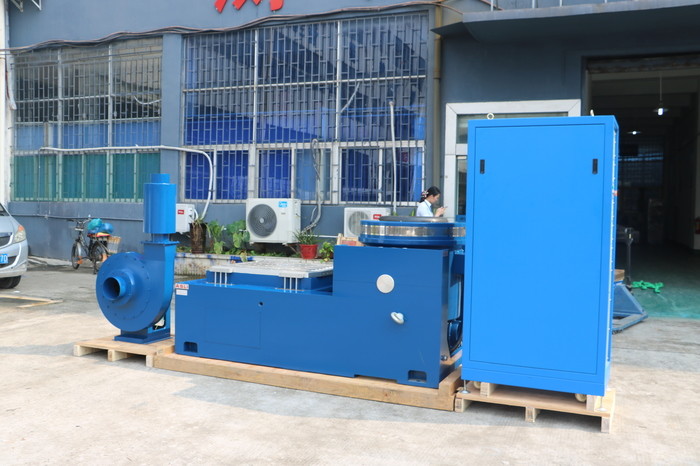

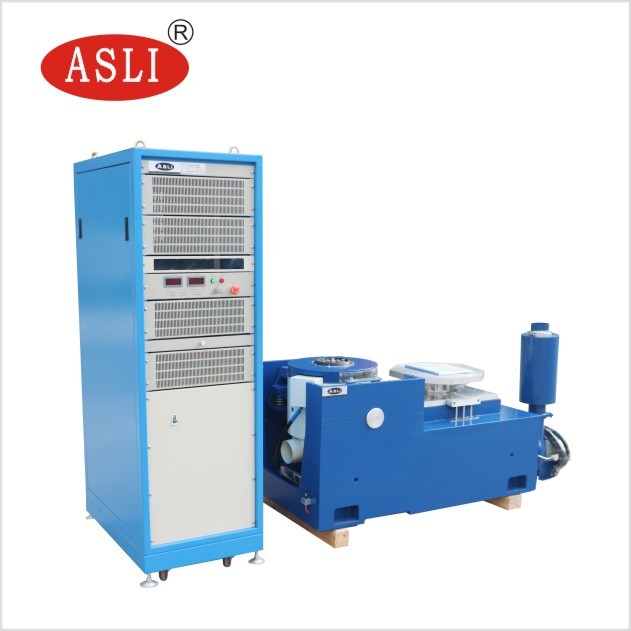

Machine d'essai standard de vibration de batterie de l'essai Un38.3 pour l'essai de vibration sinusoïdal

Télécharger le testeur de vibrations ES-3A en PDF (fiche technique)

Nous sommes un fabricant de produits de secoueurs de vibrations électrodynamiques à haute fréquence. Nos systèmes adoptent des technologies avancées, notamment une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux et un guidage linéaire, ainsi qu'une isolation par tourillon. Ces technologies permettent d'effectuer des tests de vibrations sinusoïdales sur les trois axes X, Y, Z, des tests de vibrations aléatoires à large bande, ainsi que des tests d'impulsions classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs.

Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les appareils ménagers et d'autres domaines.

1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
2. Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
3. Roulements à rouleaux de tige de culbuteur avec rigidité composite droite et orientée vers l'importation, offrant une forte capacité de charge excentrique.
4. Fondation d'isolation par tourillon dédiée à l'isolation des vibrations, avec une installation mobile pratique.
5. Le système de déplacement avancé assure une haute fiabilité du cercle dynamique.
6. La nouvelle conception du conduit améliore l'effet de refroidissement.
7. La rigidité statique et la rigidité dynamique du roulement sont optimisées, augmentant la capacité de la table vibrante et améliorant les performances à basse fréquence.

1. Force nominale : Force sinusoïdale 3000N ; Force aléatoire 3000N ; Force de choc 6000N
2. Plage de fréquences : 3 Hz à 3500 Hz ; Fréquence fixe, balayage aller-retour, sinusoïdal, aléatoire, choc
3. Mode de balayage de fréquence : Linéaire, logarithmique, balayage aller-retour, fréquence fixe
4. Nombre de balayages de fréquence : 1 à 32767
5. Temps de balayage de fréquence : Fréquence fixe / unique 1 à 3600 minutes ; les courbes de balayage de fréquence peuvent être affichées
6. Accélération max. : 1000 m/s² (sans charge)
7. Vitesse max. : 1,6 m/s
8. Déplacement max. : 25 mm p-p (sans charge), double pic
9. Déplacement d'impact : 25 mm
10. Poids de la bobine mobile : 3,5 kg
11. Directions de vibration : Vertical
12. Onde de vibration : Sinusoïdale, aléatoire, choc
13. Diamètre de la bobine mobile : Φ150 mm
14. Dimension du système de vibration : L750 × H599 × P680 mm
15. Poids du système de vibration : 490 kg

1. La structure à double circuit magnétique assure une haute intensité de champ magnétique et réduit les fuites de flux. Une structure de démagnétisation spéciale peut réduire les fuites de flux à moins de 1 mT.
2. Les ressorts en U, les rouleaux et les roulements linéaires offrent une forte résistance à la charge de flexion.
3. Les ressorts pneumatiques sont utilisés pour l'isolation des vibrations. Le système de vibration fonctionne de manière stable même avec une charge lourde, sans nécessiter de fondation spéciale.
4. Des dispositifs de protection sont prévus pour la surchauffe, la surcharge, la surintensité, la surtension et le dépassement de déplacement du testeur de vibrations. Les dispositifs de protection du réseau électrique couvrent la surtension, la sous-tension et le manque de phase. La protection de l'alimentation du variateur comprend la limitation de courant, le démarrage progressif, la surchauffe, le court-circuit et la protection contre les défauts de module.
5. Peut effectuer des tests environnementaux sinusoïdaux, aléatoires et d'impact.
6. Ce système a des exigences minimales en matière de fluctuation de tension – ≤±10% est acceptable.
7. Ce système a des exigences minimales en matière de résistance de mise à la terre – ≤4Ω est acceptable.
8. Haute fiabilité, particulièrement adapté aux fonctionnement de longue durée.

1. Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de chargement et les performances de l'ensemble du banc de la machine.

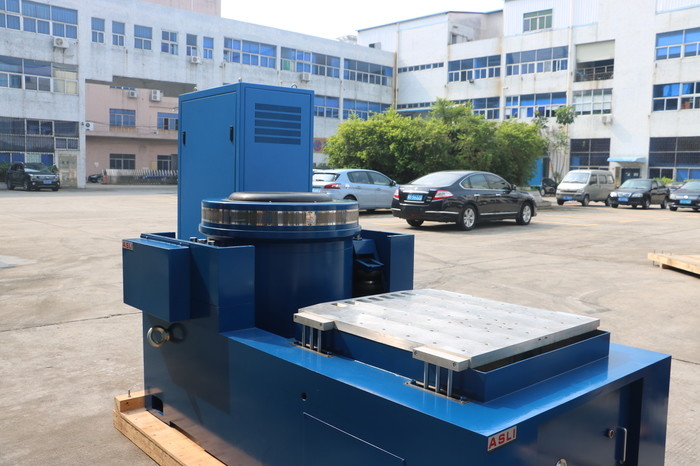

2. Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite et une installation et un réglage pratiques.
3. Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée. Pompe à huile intégrée, bonne structure et facilité d'utilisation.

Le banc d'extension vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtienne les meilleures performances, avec une structure parfaite, des matériaux de haute qualité et une excellente finition.

Si vous avez des questions sur la machine de test de vibrations de batteries selon la norme UN38.3 pour les tests de vibrations sinusoïdales, n'hésitez pas à nous contacter.
