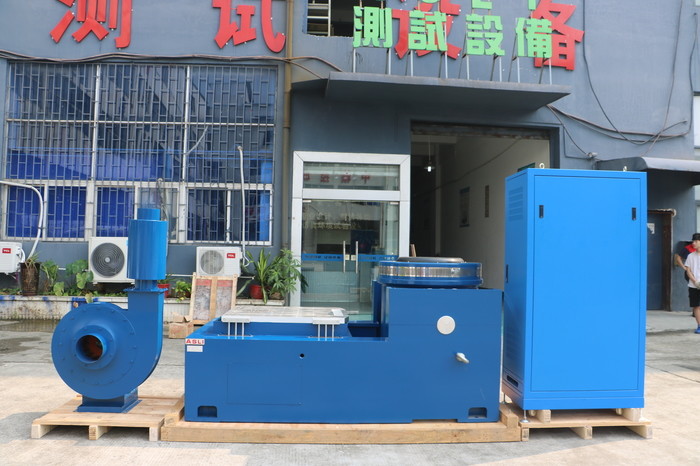

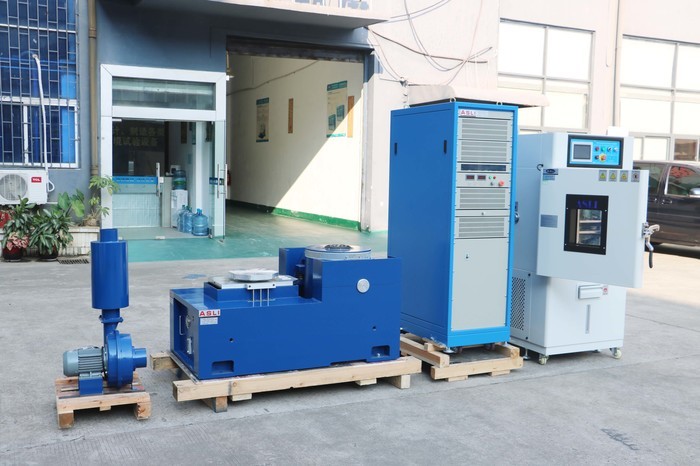

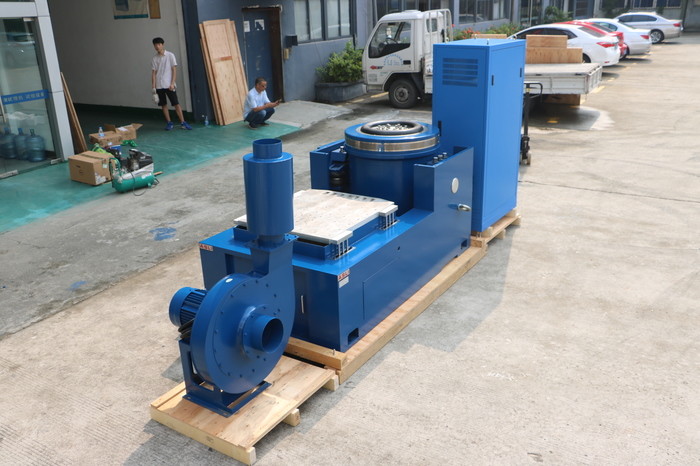

Systèmes d'essai électrodynamiques verticaux et horizontaux de vibration avec le spectre de réponse de choc
Product Details
| méthode de vibration: | Vibration de &Random de sinus | direction des vibrations: | Verticale et horizontale |
|---|---|---|---|
| Fréquence: | 3 ~ 3000 Hz | déplacement: | 51mm |
| Application: | Batterie | Standard: | Un38.3 |
| Fonction: | Spectre de réponse de choc | force vibratoire: | 20KN |
| Mettre en évidence |
Système d'essai de vibration électrodynamique,échafaudage à vibrations verticales et horizontales,système de vibration du spectre de réponse aux chocs |
||
Product Description
Les systèmes de test de vibration électrodynamique verticaux et horizontaux avec spectre de réponse aux chocs offrent des tests de vibration sinusoïdaux et aléatoires à trois axes complets, ainsi que des tests d'impulsion classiques (demi-sinus, trapézoïdal, en dents de scie) et une analyse du spectre de réponse aux chocs. Ces systèmes sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
Télécharger : Équipement de test de vibration ES-20 (PDF)- GB/T 31486-2015 — Exigences de performance électrique et méthodes d'essai pour la batterie de traction des véhicules électriques
- UL 1642:2012 — Norme pour les batteries au lithium
- UL 2054:2012 — Batteries domestiques et commerciales
- UN38.3 (2012) — Partie 3 : Proposition pour le transport de marchandises dangereuses — Manuel de tests et de normes
- IEC 62133-2:2017 — Exigences de sécurité pour les cellules secondaires scellées portables et les batteries fabriquées à partir de celles-ci, destinées à être utilisées dans des applications portables — Partie 2 : Systèmes au lithium
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
- Squelette dynamique bien conçu avec une fréquence de résonance axiale plus élevée.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
- Roulements à rouleaux de bielle avec rigidité composite orientée vers l'axe droit, orientée vers l'importation et forte capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'isolation des vibrations, offrant une installation mobile pratique.
- La technologie avancée dans tout le système mobile assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.

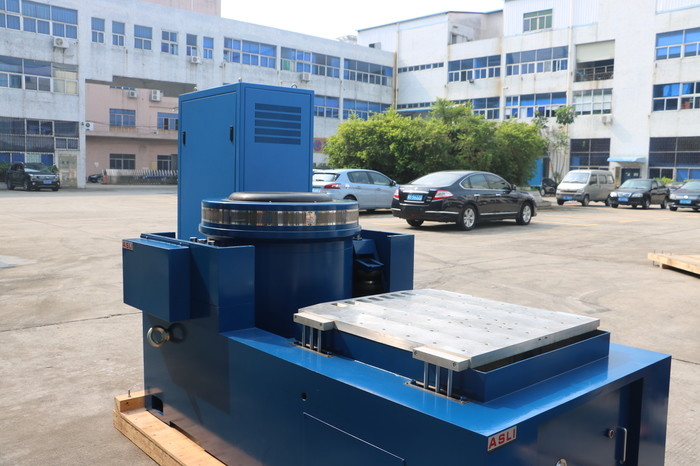

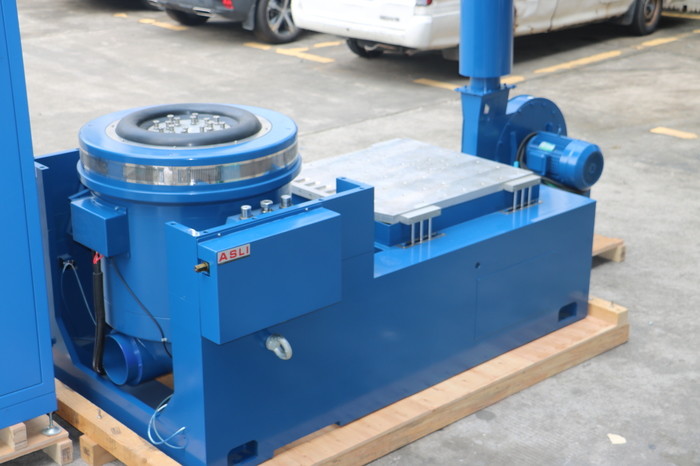

Le banc vertical étendu VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que les clients obtiennent les meilleures performances grâce à une structure parfaite, des matériaux de haute qualité et une fabrication supérieure.
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
- Le petit banc de chargement permet une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances globales du banc de la machine.
- Le banc horizontal et le banc de vibration sont de type intégral avec une structure parfaite, pratique à installer et à régler.
- Piste de pression statique, en V, avec capacité de résistance à la pente et de résistance à la charge biaisée.
- Pompe à huile intégrée avec une bonne structure et une utilisation facile.
Si vous avez des questions ou des besoins concernant les systèmes de test de vibration électrodynamique verticaux et horizontaux avec spectre de réponse aux chocs, n'hésitez pas à envoyer votre demande.
Product Highlights
Système de vibration électrodynamique verticale et horizontale avec force de 20KN, 3-3000 Hz, déplacement de 51 mm et spectre de réponse aux chocs. Conforme aux normes UN38.3, UL, IEC pour les tests de batteries. Comprend un double circuit magnétique, une haute fiabilité et des options de banc étendues.
