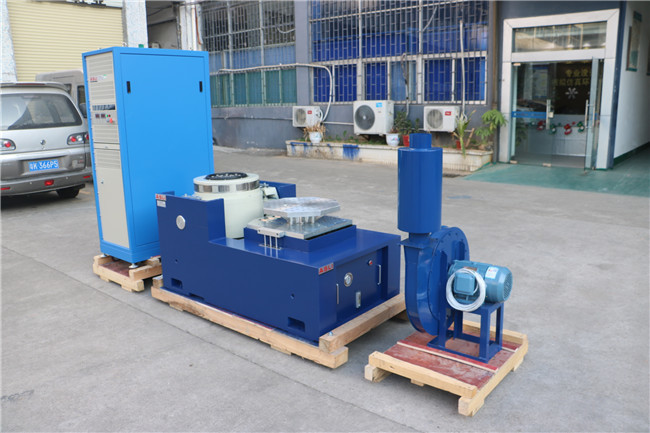

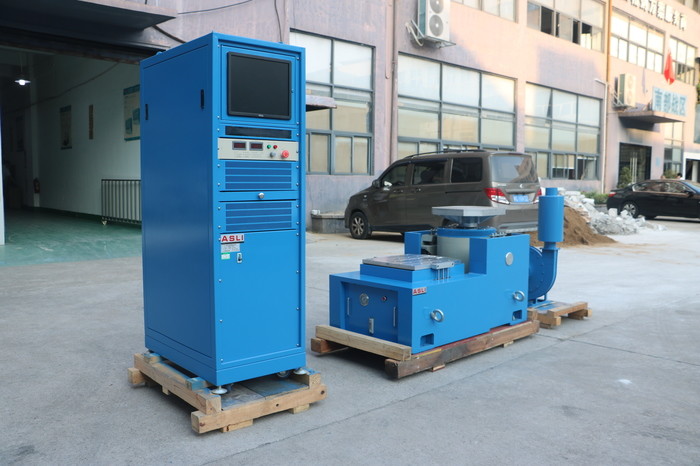

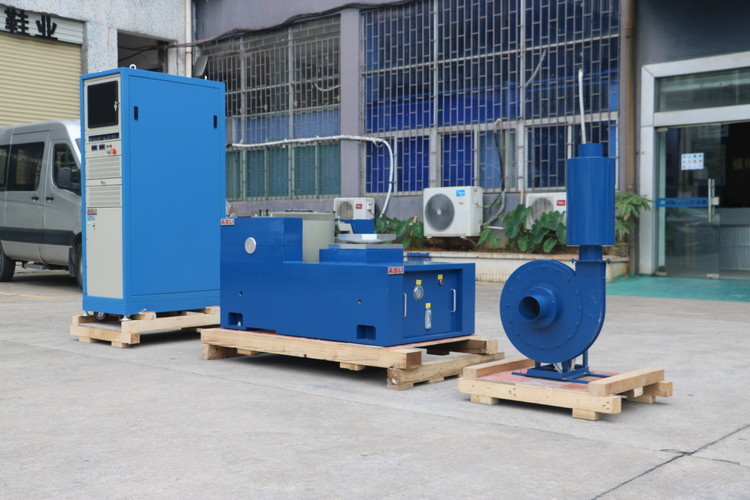

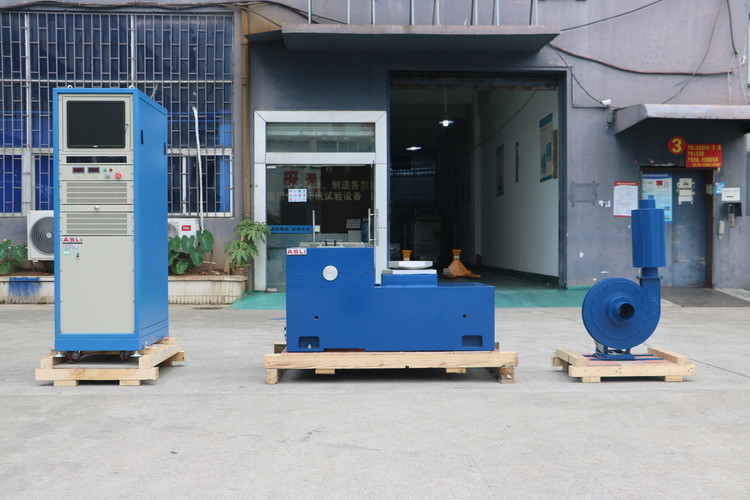

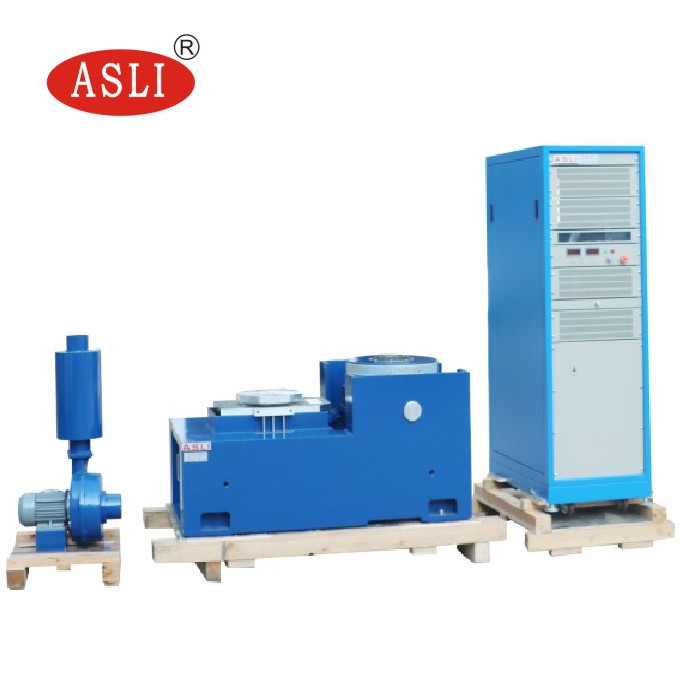

Systèmes de test principaux de résistance de vibration de High Frequency Electrodynamic de fabricant avec l'accélération 100g
Product Details
| force sinusoïdale: | 30000N | norme d'essai: | norme CEI 60068 |
|---|---|---|---|
| Vitesse: | 2,0 m / s | Déplacement: | 100mm |
| Fréquence: | 3 ~ 3500HZ | chargement: | 500 kg |
| accélération: | 100G | Application: | batterie, pièces automobiles |
| Mettre en évidence |
Systèmes de test électrodynamiques de vibration,systèmes de test de la vibration 2.0m/s,Équipement de test de Tableau de la vibration IEC60068 |
||
Product Description
Les tables de vibration électromagnétiques sont largement utilisées dans les secteurs de la défense, de l'aviation, de l'aérospatiale, des communications, de l'électronique, de l'automobile, des appareils électroménagers et d'autres industries. Ce type d'équipement est utilisé pour découvrir les défauts précoces, simuler les conditions de travail réelles et effectuer des tests de résistance structurelle. L'application du produit est large, la largeur d'application est évidente et l'effet de test est remarquable et fiable.
Le système prend en charge les ondes sinusoïdales, FM, balayage, programmable, multiplicateur de fréquence, logarithmique, accélération maximale, modulation d'amplitude et contrôle du temps. Il est doté d'un contrôle informatique complet et d'une opération simple à accélération fixe/amplitude fixe. L'équipement a subi des tests de fonctionnement continu sans défaillance pendant 3 mois, démontrant des performances stables et une qualité fiable.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| Force sinusoïdale (crête) | 30 kN |
|---|---|
| Force de choc (crête) | 60 kN |
| Plage de fréquences | 5–2 800 Hz |
| Déplacement (continu) | 100 mm |
| Vitesse max. | 1.8 m/s |
| Accélération max. | 100 G |
| Diamètre de l'armature | 445 mm |
| Fréquence de résonance du 1er ordre | 2 400 Hz |
| Moment excentrique admissible | >500 N·m |
| Poids de l'armature | 40 kg |
| Dimension de la vis HE/ST | M10 (métrique) |
| Fréquence d'isolation des vibrations axiales | <3 Hz |
| Charge utile max. | 500 kg |
| Fuite de flux magnétique | ≤1 mT |
| Dimensions (L×L×H, non emballé) | 1 330 × 860 × 1 250 mm |
| Poids (non emballé) | 2 500 kg |
| Installation | Tapis en caoutchouc (boulons d'ancrage requis) |
| Sortie de l'amplificateur | 30 kVA |
|---|---|
| Rapport signal/bruit | >65 dB |
| Tension de sortie nominale | 120 Vrms |
| Efficacité de l'amplificateur | >90% |
| Dimensions (L×L×H, non emballé) | 800 × 900 × 2 100 mm |
| Poids (non emballé) | 500 kg |
| Volume d'air | 0.46 m³/s |
|---|---|
| Puissance | 7.5 kW |
| Diamètre du conduit d'air | 200 mm |
| Pression d'air | 8.8 kPa |
| Installation | Peut être connecté au plafond (jusqu'à deux coudes à 90°), longueur max. 20' |
| Dimensions | 600 × 600 mm |
|---|---|
| Épaisseur | 45 mm |
| Limite de fréquence | 2 000 Hz |
| Masse effective | 54 kg |
Remarque : Un roulement à film d'huile haute pression est utilisé pour une meilleure uniformité.
| Contrôleur de vibration | Contrôleur de vibration avec fonctions sinusoïdale, aléatoire, choc et auto-étalonnage |
|---|---|
| Accéléromètre | 100 mV/g, Plage : 50g, Fréquence de fonctionnement : 1–10 kHz, Poids : 11 grammes, avec câble à faible bruit de 10 pieds |
| Chambres environnementales | Pris en charge |
|---|---|
| Appareils mobiles | Personnalisable |
| Plaques d'isolation | Personnalisable |
| Fixation | Personnalisable |
| Plage de température | 0–40 °C |
|---|---|
| Plage d'humidité | 0–90 %, sans condensation |
| Exigences d'alimentation | 380V / 3ph / 50Hz, 40kVA |
| Pression d'air comprimé | 0.6 MPa |
- Structure dynamique bien conçue, avec une fréquence de résonance axiale plus élevée.
- Double circuit magnétique, faible fuite de flux magnétique, structure compacte et conception rationnelle.
- Roulements à rouleaux de tige basculante droits et corps composite orienté importé avec rigidité, capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Technologie avancée pour assurer une fiabilité élevée du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de charge de la table de vibration et améliorent les performances à basse fréquence.
Les tests de vibration et les données favorisent une meilleure compréhension de la santé, de l'efficacité et de la productivité des machines, ainsi que des estimations et des calendriers d'exploitation. En compilant et en collectant les données d'usure et de contrainte sur toute la durée de vie d'une machine sur une courte période, les tests de vibration aident en fournissant des informations sur l'état de fonctionnement et la condition des machines, des structures et même des produits.
Si vous avez besoin de plus d'informations sur les systèmes de test de résistance aux vibrations électrodynamiques à haute fréquence du fabricant leader avec une accélération de 100 g, n'hésitez pas à envoyer votre demande.
Product Highlights
Système de test de vibration électrodynamique haute fréquence avec accélération de 100 g, force sinusoïdale de 30 kN, charge de 500 kg et plage de 3 à 3 500 Hz. Conforme à la norme CEI 60068. Idéal pour les tests de batteries et de pièces automobiles. Offre des luminaires, des chambres et des options mobiles personnalisables pour des performances polyvalentes et fiables.
