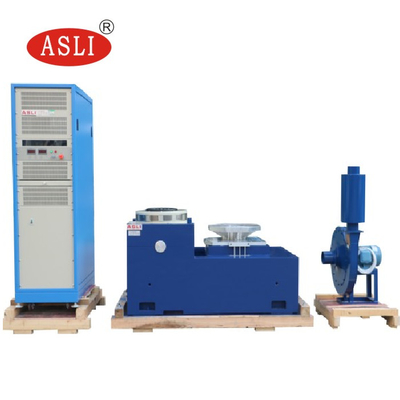

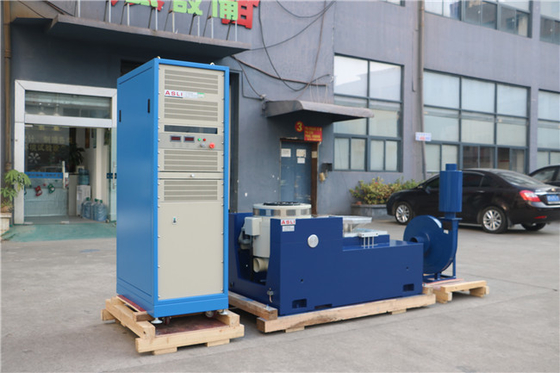

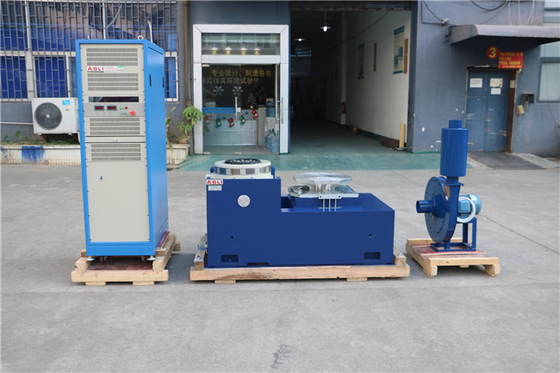

Type d'électrodynamique Shaker Table à haute fréquence avec l'accélération 100g pour des pièces de l'électronique
Product Details
| direction des vibrations: | Axe XYZ | onde vibratoire: | Sinus aléatoire |
|---|---|---|---|
| Déplacement: | 51mm | Taille du tableau: | 800*800mm |
| Application: | pièces électroniques | Pouvoir: | lignes AC380V à 3 phases 5 |
| Max. Accélération: | 100G | norme d'essai: | Pour les appareils électroniques |
| Mettre en évidence |
Type Shaker Table d'électrodynamique,100g accélération Shaker Table,Tableau de vibration d'axe d'AC380V 3 |
||
Product Description
Les produits sont expédiés quotidiennement dans le monde entier dans des colis et des conteneurs d'expédition.Un test de vibration est souvent utilisé comme outil de contrôle de la qualité pour exposer les produits à des vibrations avant expéditionLes résultats peuvent être utilisés pour la conception de produits et d'emballages afin de réduire les dommages causés par les tremblements et les rebonds.
Cet équipement d'essai des vibrations électromagnétiques à haute fréquence est spécialement conçu pour les pièces électroniques, offrant des performances fiables avec une accélération allant jusqu'à 100 g.
Téléchargement du document pour stockage: équipement d'essai de vibration ES-20.pdf
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
La ligne surlignée indique le modèle ES-20 visé dans la présente liste de produits.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5'1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
Prend en charge les modes de recherche sinusoïdale, aléatoire, de résonance et de séjour, d'impact typique et de simulation de route.
L'airbag de charge centrale offre une grande rigidité statique, une faible rigidité dynamique, une forte capacité de charge et une excellente performance lorsque les amplitudes changent.
La double conception magnétique réduit les fuites de flux et le champ magnétique est uniformément résolu pour fournir une forte interférence du circuit de contrôle du champ électromagnétique.
Outre les testeurs de vibration, notre gamme de produits couvre également:
- Série d'essais de température/humidité:Chambre d'essai d'humidité à température, chambre de stabilité à entrée, chambre d'essai de choc thermique, chambre d'essai d'humidité à température UV, chambre de température de rampe.
- Série de tests de vieillissement:Cuisinière à haute température, cuisinière à séchage sous vide, chambre d'essai de vieillissement par ventilation à air, chambre d'essai de vieillissement à vapeur, chambre d'essai d'ozone, équipement d'essai à combustion.
- Série de tests de simulation météorologique:Chambre d'essai de pulvérisation par pluie, chambre d'essai de poussière, chambre d'essai de vieillissement par lampe à xénon, chambre d'essai de résistance aux UV.
- Série de tests mécaniques:Machine de test de vibration, machine de test de chute, machine de test de bosse, testeur de choc mécanique d'accélération, et plus encore.
Si vous avez besoin de plus d'informations sur la table électrodynamique à haute fréquence avec accélération de 100 g pour pièces électroniques, n'hésitez pas à envoyer votre demande.
Product Highlights
Table vibrante électrodynamique haute fréquence pour pièces électroniques : accélération de 100 g, déplacement de 51 mm, axe XYZ, table de 800 × 800 mm, conforme à la norme ISO 16750, AC380V triphasé. Offre des modes aléatoires/sinusoïdaux, une forte capacité de charge et un contrôle des interférences.
