Qu'est-ce que le test par vibration?
Les tests et les données sur les vibrations permettent de mieux comprendre l'état de santé, l'efficacité et la productivité des machines, ainsi que les estimations et les horaires d'exploitation.En compilant et en regroupant les données sur la durée de vie de l'usure et de la contrainte de toute machine en une courte période de temps, les essais de vibration permettent de mieux comprendre l'état de fonctionnement et l'état des machines, des structures et même des produits.
Télécharger le document pour le stockage -- cliquez ici ----→équipement d'essai de vibration ES-10.pdf

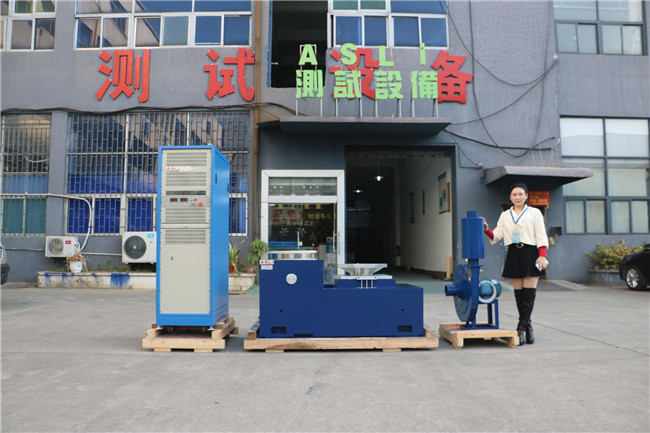

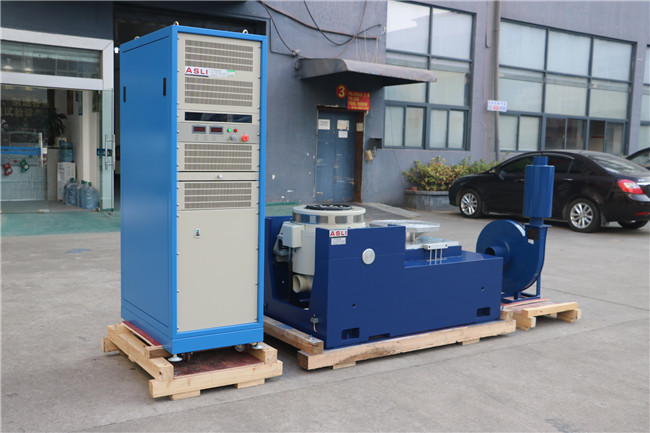

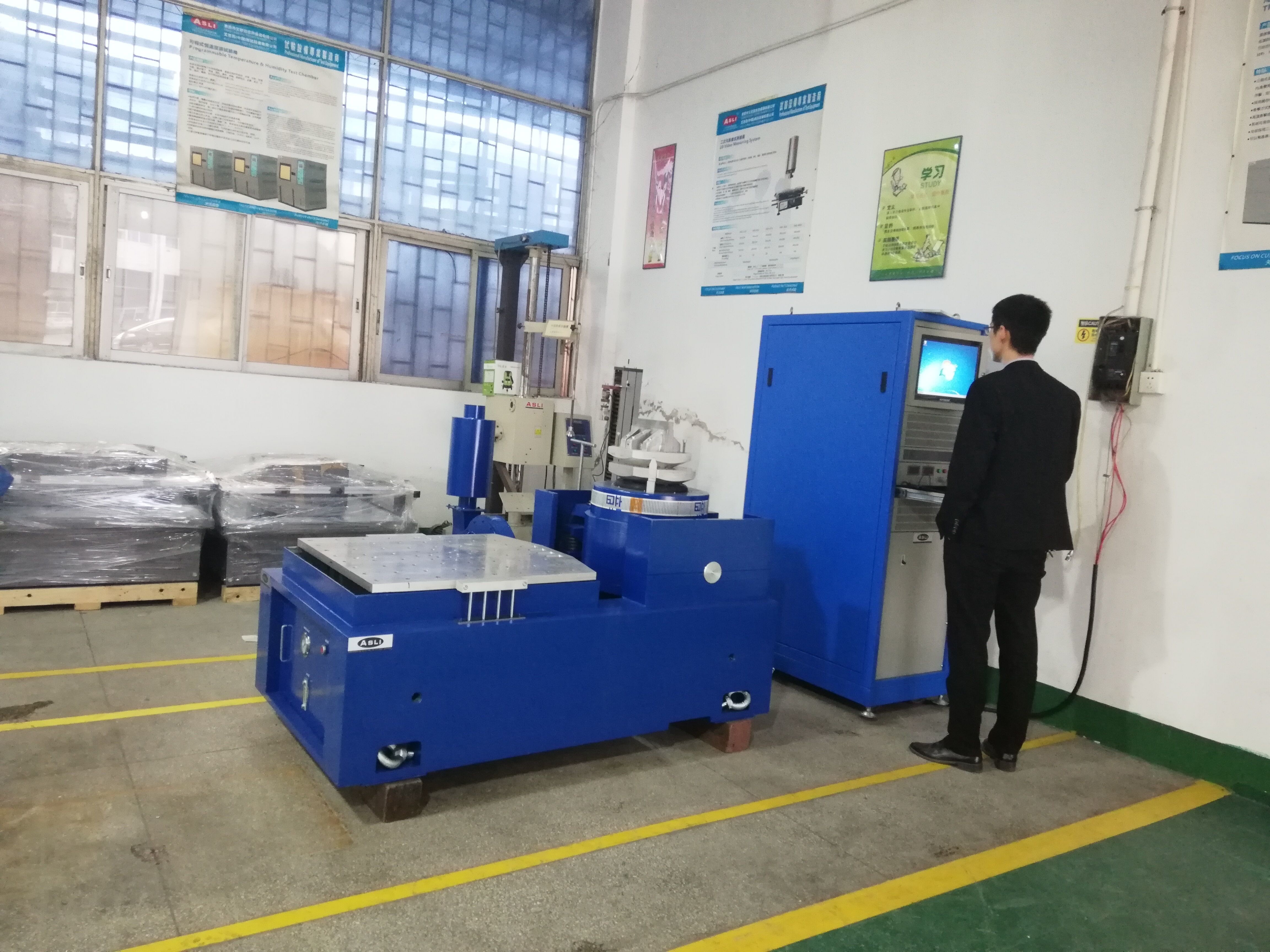

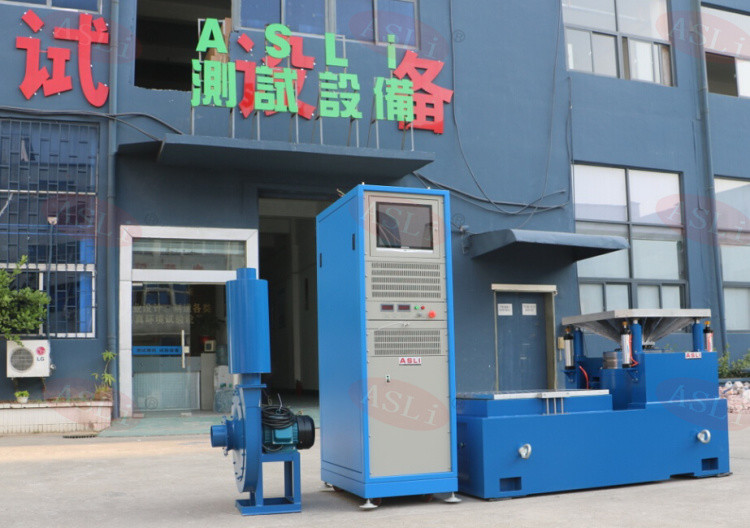

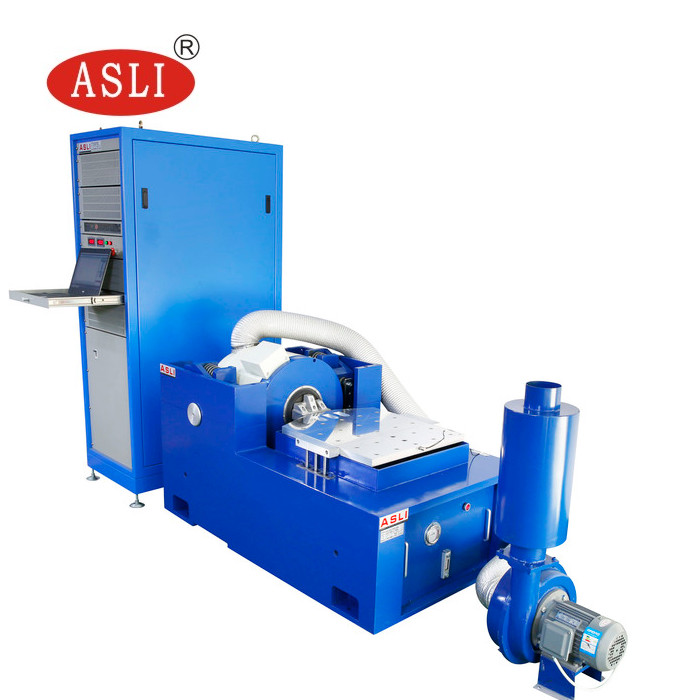

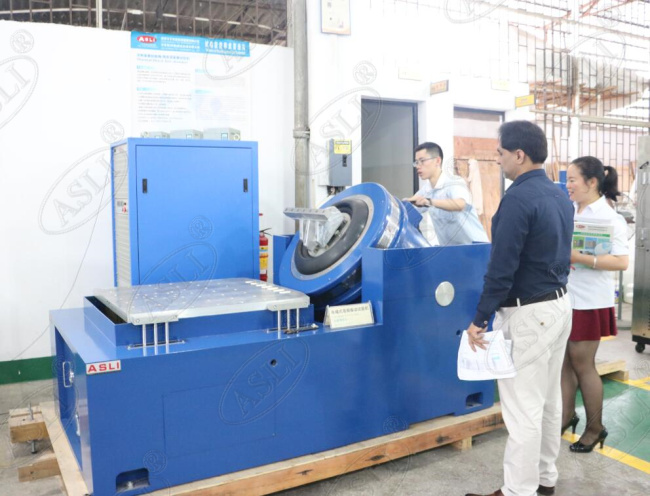

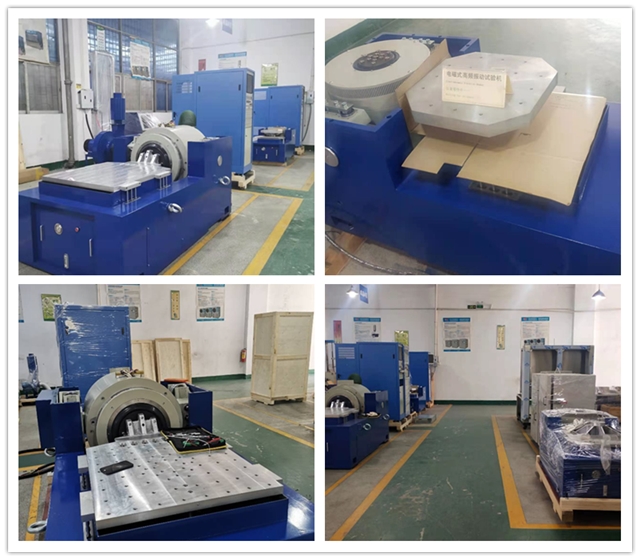

Appareil de vibration électrodynamique avec table en alliage de magnésium et banc horizontal
Tableau des vibrations sinusoïdes et aléatoires/3 axes La machine d'essai de direction des vibrations simule une série de vibrations contrôlées ((onde océanique, souffle de vent, tremblement de terre, pluie...), produites par des éléments naturels ou artificiels.Les produits d'essai résistent au transport et à l'environnement vibratoire tout au long de la vieIl est largement appliqué à la défense nationale, à l'aviation, à l'aérospatiale, aux communications, à l'électronique, à l'automobile, aux appareils ménagers, etc.
Dispositif de vibration électrodynamiqueCaractéristiques
1Armature légère, haute rigidité, fréquence 4000 Hz.
2- L'ordinateur connecte la ligne de contrôle, stockez immédiatement les matériaux.
3Affichez le tableau de contrôle.
4Faible résistance et conception haute performance, haute efficacité, faible coût.
5Une fiabilité élevée, peu de défauts.
| Machine d'essai de type électrodynamique pour les vibrations | |||
| Modèle | ES-3 | ES-6 | Le numéro ES-10 |
| Force sinusoïdale moyenne (N) | 2940 | 5880 | 9800 |
| Force radomique (N) | 2940 | 5880 | 9800 |
| Force de choc (bmx) | 5880 | 11760 | 19600 |
| Fréquence ((Hz) | 5 à 3500. | 5 à 3000 | 5 à 3000 |
| Accélération maximale ((m/s2)) | 980 | 980 | 1000 |
| Velocité indiquée (m/s) | 1.6 | 1.5 | 2.0 |
| Max.déplacement ((MMp-p) | 25 | 25 | 25 |
| Charge maximale ((kg) | 120 | 200 | 120 |
| Puissance de consommation ((KVA) | 7.5 | 17 | 22 |

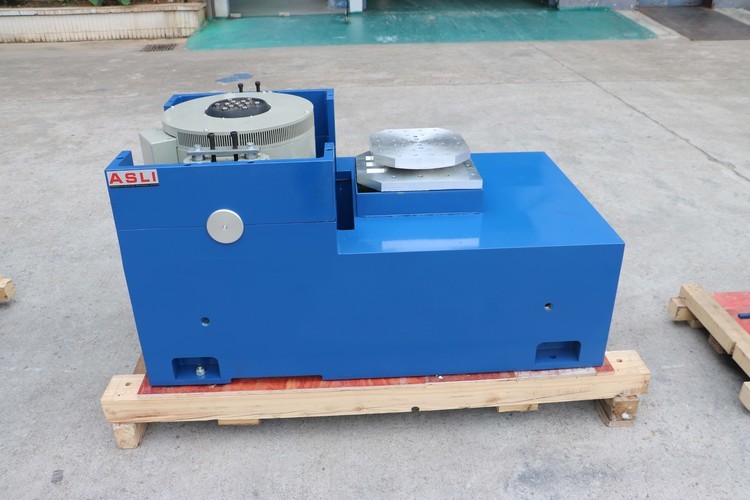

Caractéristiques du support horizontal:
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.
Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
Piste de pression statique, en forme de V, avec capacité de résistance à la pente et à la charge de biais.
Pompe à huile intégrée, bonne structure et facile à utiliser.
les paramètres techniques de l'extenseur horizontal:
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 à 1000 5 à 1500 5 à 2000 |
6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 000 € 5 à 1400 5 à 2000 |
11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 à 1000 5 à 1500 5 à 2000 |
19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 à 1000 5 à 1200 5 à 2000 |
27.5 33.0 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 à 800 5 à 1000 5 à 1500 |
36.8 44.2 52 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 à 1000 5 à 1500 5 à 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1 000 × 1 000 × 50 |
5 à 1000 5 à 1300 5 à 1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5 à 800 5 à 1100 5 à 1400 |
126 168 210 |
Si vous avez besoin de plus d'informations sur Appareil de vibration électrodynamique avec table en alliage de magnésium et banc horizontal, n'hésitez pas à envoyer vos demandes.
