En quoi les tests de vibration sont-ils utiles?
Les essais de vibration sont effectués en reproduisant les conditions (dans un environnement d'essai) auxquelles un produit, une machine ou une structure pourrait subir ou subir au cours de sa durée de vie,y compris les conditions de transit ainsi que les opérationsPar conséquent, les essais de vibration préviennent les problèmes de performance et les défaillances potentielles avant même qu'elles ne commencent ou ne se produisent.
En outre, dans les industries à forte intensité de production comme le pétrole et le gaz, la production d'électricité, les métaux et les mines, etc.,Les défaillances ou les temps d'arrêt de toute machine ou dispositif entraînent une perte d'efficacité et des coûts de production plus élevés, ainsi qu'un environnement de travail dangereux.Par conséquent, ces industries ont besoin de tests de vibration continus et réguliers.
Système de vibration électrodynamique à fréquence de 5 à 2000 Hz pour appareils électriques Épreuve en laboratoire
Télécharger le document pour le stockage -- cliquez ici ----→équipement d'essai de vibration ES-10.pdf
Pour DO-160 Appareils électriques industriels Testeur de type électrodynamique de vibration S'il vous plaît préparer ci-dessous et envoyer votre demande, nous vous aiderons à recommander le modèle approprié
Description du spécimen
Masse d'essai de l'échantillon
Dimensions du spécimen
Profil d'essai, le cas échéant
Accélération maximale de l'essai
Essai dans la direction X, Y, Z ou seulement dans la direction Z
Spécification du modèle affichée
| Spécification du système | |||
| Modèle de système: | Le numéro ES-10 | ||
| Plage de fréquence: | 3 à 3500 | ||
| Force nominale | Sinus N | 10000 | |
| N aléatoire | 20000 | ||
| Choc N | 20000 | ||
| Accès maximal. | Sinus (m/s2) | 1000 | |
| Le nombre total de cycles est le nombre total de cycles. | 1000 | ||
| Choc ((m/s2) | 2000 | ||
| Le maximum de VEL. | Sinus (m/s2) | 1.8 | |
| Choc ((m/s2) | 1.8 | ||
| Disp maximum. | Voyage maximum mm (p-p) |
51 | |
| Coil de déplacement | 12 kg | ||
| Dimension de la bobine en mouvement | Dia 240 mm | ||
| Charge maximale: | 270 kg | ||
Autres sélections disponibles de shakers à vibration
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Exemple de vibration pour le test aléatoire
Système de vibration électrodynamique à fréquence de 5 à 2000 Hz Caractéristiques:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7- Rigidité statique, rigidité dynamique du petit ballon porteuse, augmentation de la capacité de la table de vibration, amélioration des performances à basse fréquence.
Paramètres techniques du tableau des vibrations horizontales (essai sur les axes X et Y)

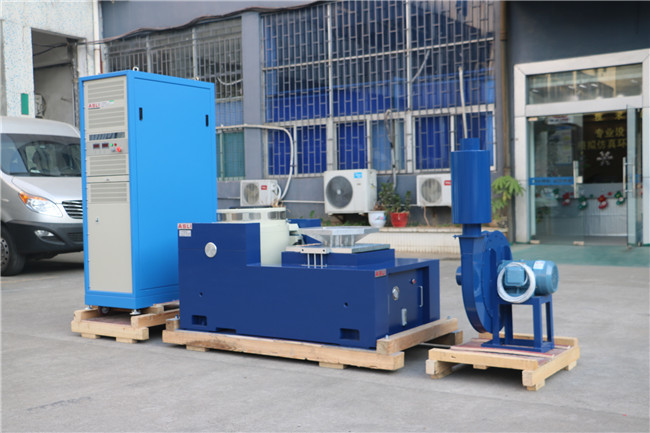

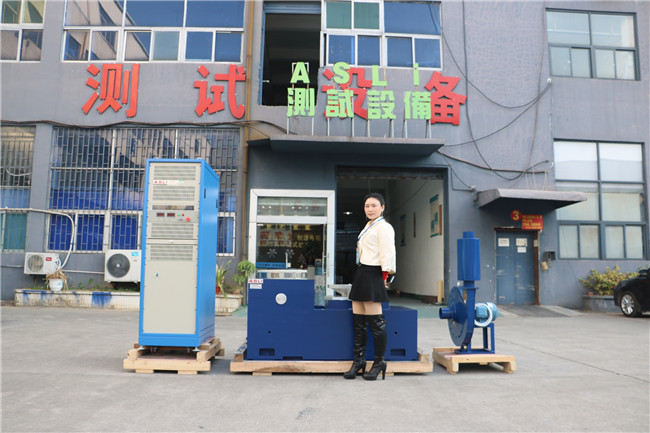

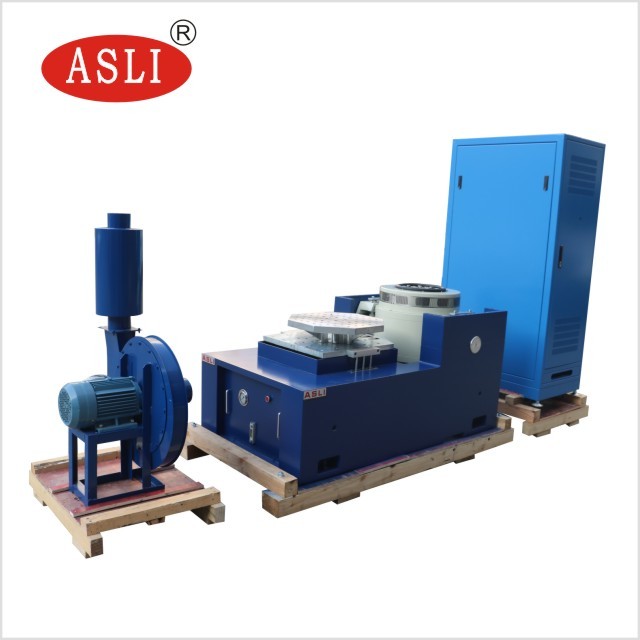

Des photos pour référence:

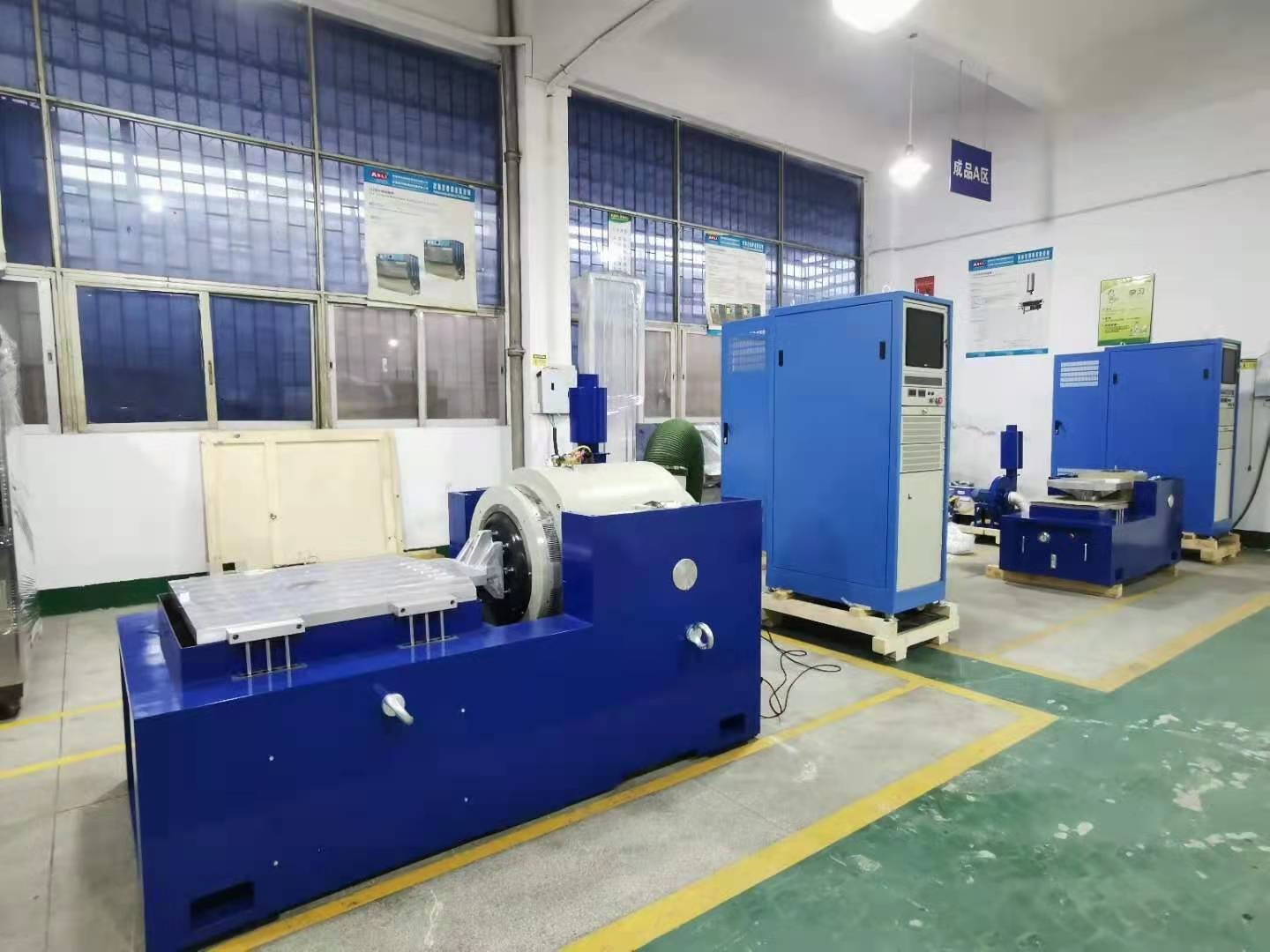

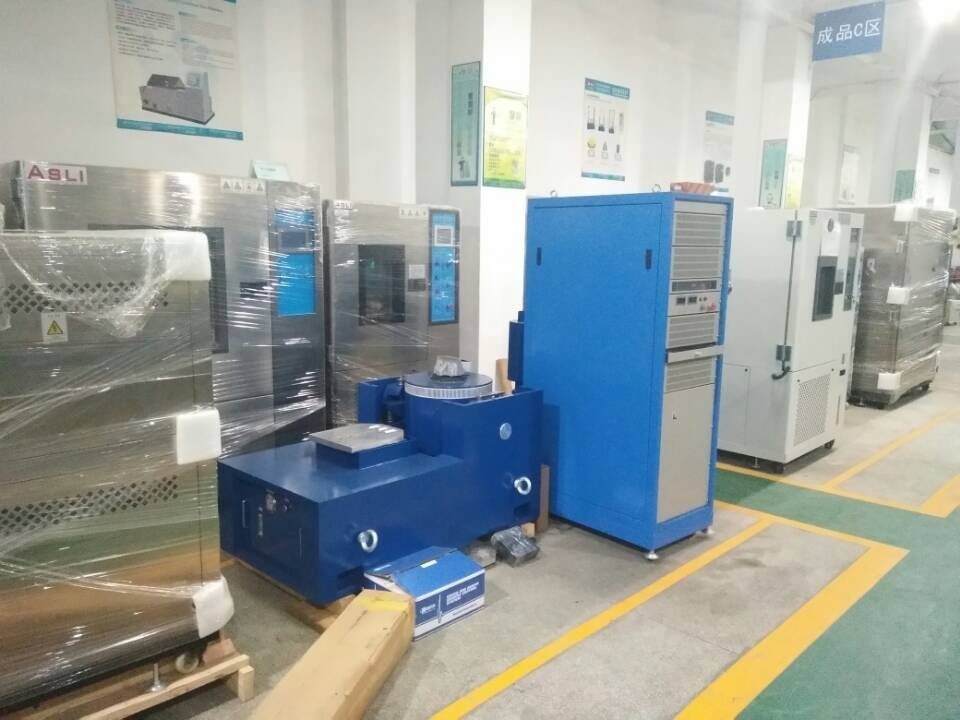

Plus de références:
Détails de l'emballage:
Si vous avez des doutes ou des besoins au sujet de 5 ~ 2000hz Système de vibration électrodynamique de vibration pour les appareils électriques Test de laboratoire, Welcome à nous contacter!
