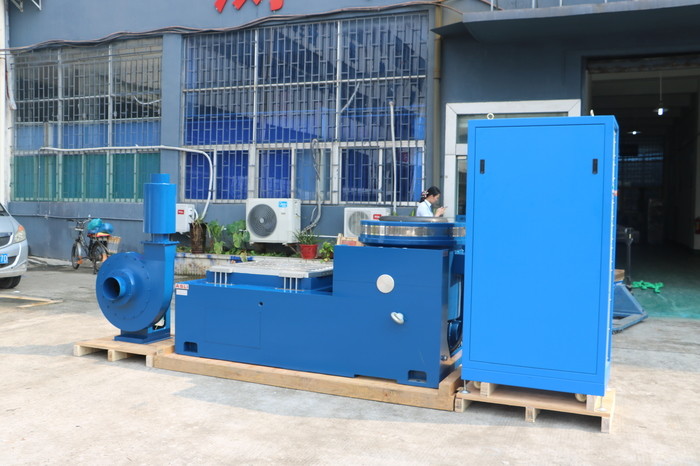

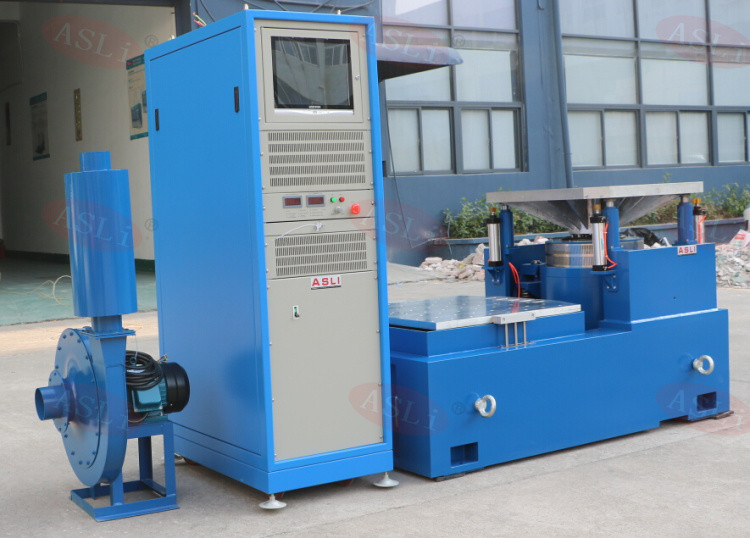

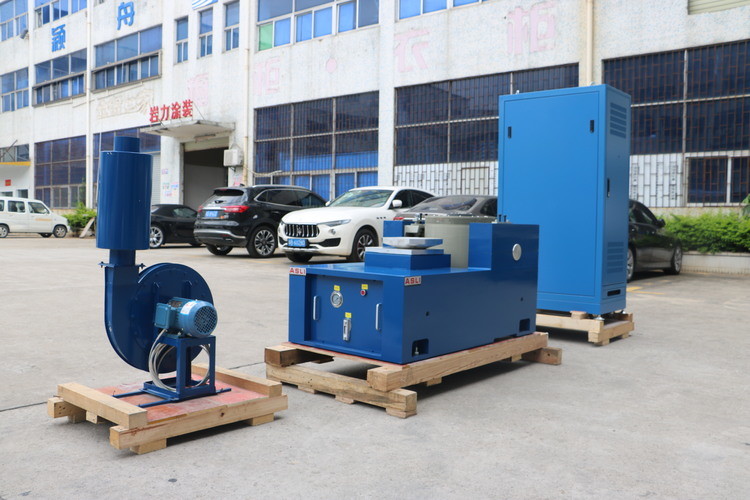

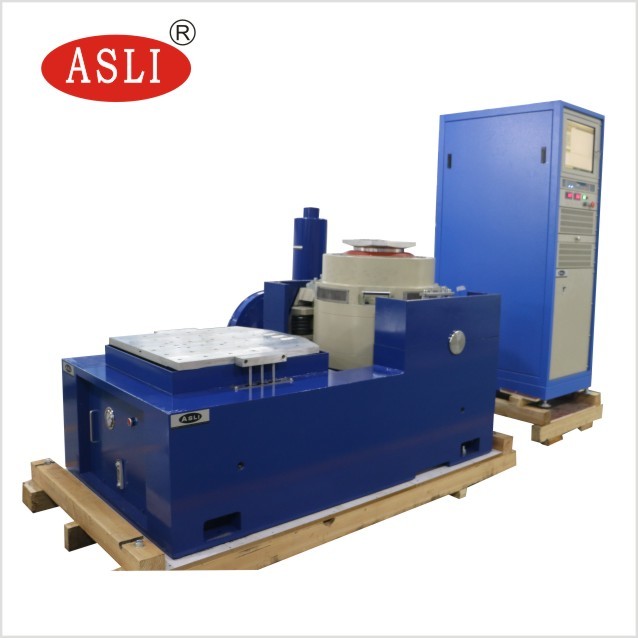

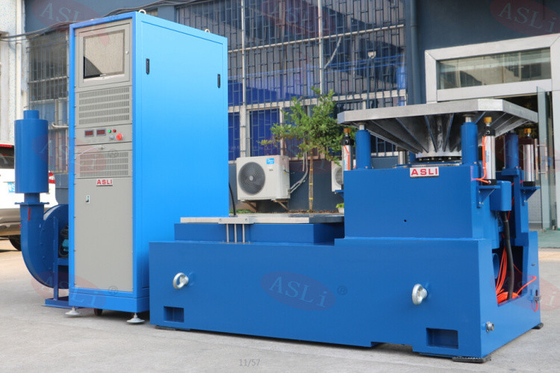

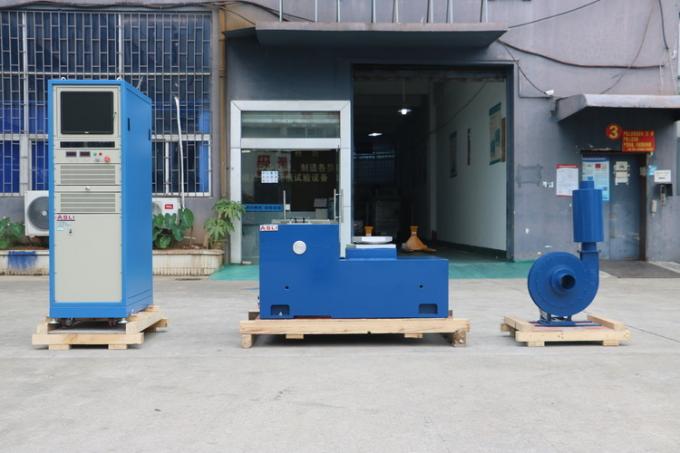

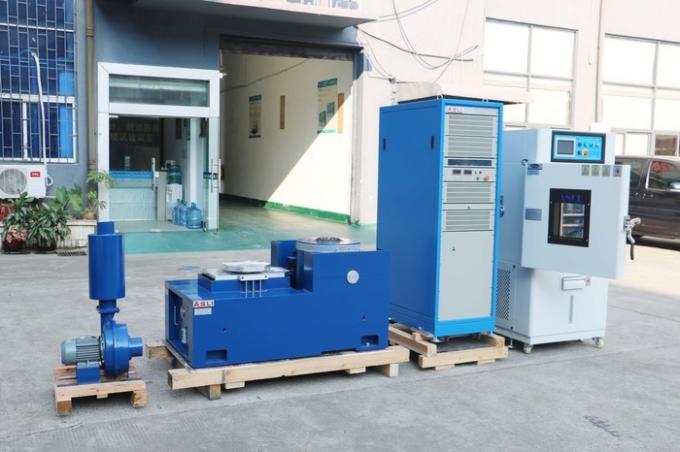

Dispositif de essai de vibration électrodynamique pour les produits électroniques
Product Details
| Fréquence: | 5Hz~3500Hz | Usage: | essais de simulation des vibrations |
|---|---|---|---|
| Direction de vibration: | z de x/y | Max. Vitesse: | 1,6 m / s |
| bobine mobile: | 6,5 kg | Application: | Produits électroniques |
| Mettre en évidence |
dispositif de essai de la vibration 3500Hz,dispositif de essai de la vibration 1.6m/s,Essai électrodynamique de vibration de sinus |
||
Product Description
Lors des essais de vibration, il est généralement exigé qu'un signal aléatoire contient des valeurs de pic trois fois supérieures à la valeur RMS.La force produite par un excitateur est principalement limitée par l'effet de chauffage du courant, la valeur RMS où la puissance de l'amplificateur est influencée par les valeurs de pointe.
La machine de test de vibration électromagnétique est dédiée à la haute qualité, aux performances élevées, à la fiabilité élevée, à la précision, à la précision et au fonctionnement pratique.Il s'agit d'une plateforme d'essai qui répond à un large éventail de spécifications d'essai, y compris IEC, MIL-STD, JIS, ASTM et autres.
Télécharger le document pour le stockage → cliquez ici → ES-3A vibration tester.pdf
- Système de suspension flexible et guidage en ligne droite ̇ forte capacité de support, bonne performance de guidage et grande stabilité.
- La rigidité statique de l'airbag de charge centrale est grande, la rigidité dynamique est faible, la capacité de support est forte et les performances dynamiques sont excellentes.
- Diagnostic rapide par auto-examen et protection de la chaîne ¢ sécurité et fiabilité élevées.
- Le dispositif d'isolation et d'amortissement des airbags élimine le besoin d'une fondation spéciale, reproduit parfaitement l'onde de vibration et réduit la transmission des vibrations.
- Fournit différentes plateformes d'expansion horizontale et verticale pour diverses applications.
- Compatible avec toutes sortes de régulateurs de vibrations ¢ fonctionnement simple.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Les pinces verticales VT et les pinces spécifiées sont calculées avec précision et conçues avec soin pour que le client obtienne les meilleures performances.
- Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de chargement et les performances de l'ensemble du banc de machines.
- Le banc horizontal et le banc de vibration sont un type intégral, doté d'une structure parfaite et d'une installation et d'un réglage pratiques.
- Piste à pression statique, en forme de V, résistante à la pente et à la charge de biais.
- Pompes à huile intégrées: bonne structure et fonctionnement facile.
N'hésitez pas à envoyer votre demande concernant le dispositif de test de vibration électrodynamique pour produits électroniques.
