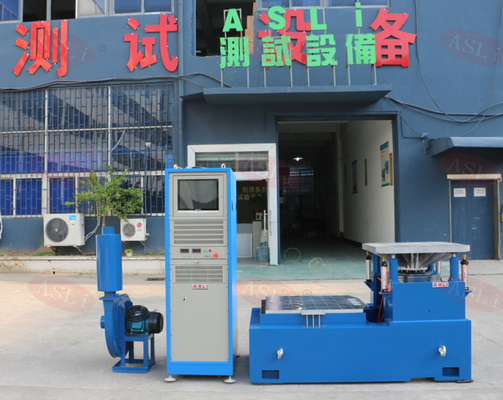

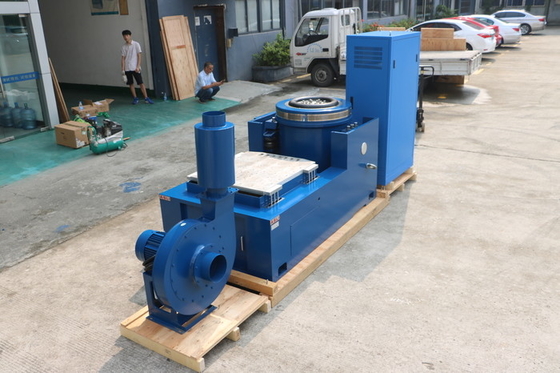

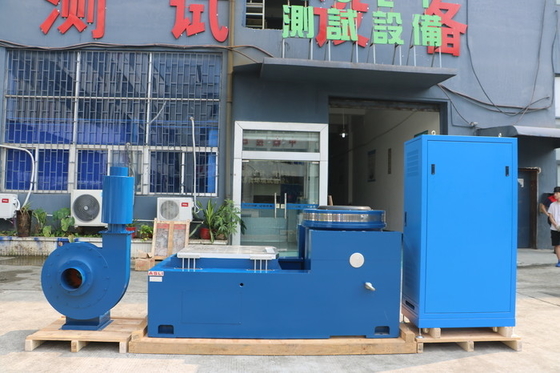

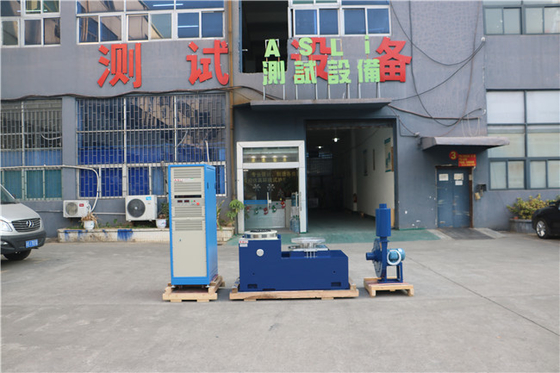

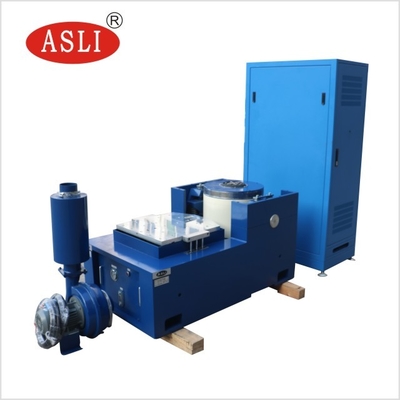

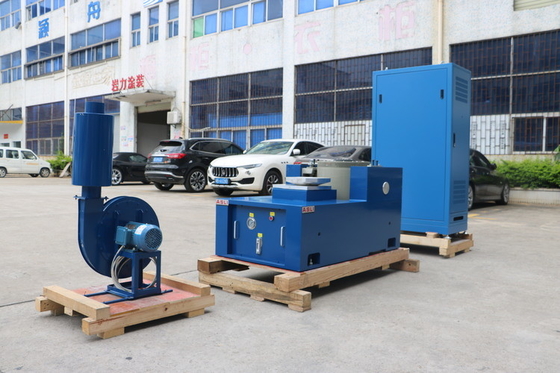

Tableau de vibrateur électrodynamique à grande force pour l'essai des vibrations sinusoïdales
Le système d'essai par vibration peut satisfaire aux normes d'essai suivantes:
Le produit doit être présenté dans un emballage de qualité supérieure.
Application du projet
La machine d'essai de vibration à haute fréquence / système de frottement vertical appliquer pour la norme d'essai ISTA MIL STD IEC a adopté la "structure de circuit double magnétique", "cercles d'action de squelette auto-générés","Soutien aérien" et "roulants et guidage linéaire"L'"isolation par trunnion" est une technologie moderne et spéciale de pointe, qui peut être réalisée par des essais de vibration sinusoïdale à trois axes X, Y et Z et par des essais de vibration aléatoire à large bande.à compléter par l'essai classique du spectre d'impulsion et de réaction aux chocs (demi-sinus)Il est largement utilisé dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils électroménagers et d'autres domaines.
Paramètres techniques:
| Spécification du système | |||
| Modèle de système: | Pour les produits de l'industrie | ||
| Plage de fréquence: | 3 à 3500 | ||
| Force nominale | Sinus N | 60000 | |
| N aléatoire | 60000 | ||
| Choc N | 120000 | ||
| Accès maximal. | Sinus (m/s2) | 1000 | |
| Le nombre total de cycles est le nombre total de cycles. | 1000 | ||
| Choc ((m/s2) | 2000 | ||
| Le maximum de VEL. | Sinus (m/s2) | 1.8 | |
| Choc ((m/s2) | 1.8 | ||
| Disp maximum. | Voyage maximum mm (p-p) |
51 | |
| Coil de déplacement | 60 kg | ||
| Dimension de la bobine en mouvement | Dia 40 mm | ||
| Taille personnalisée | sélectionner selon l'essai | ||
| Taille de table horizontaleTaille personnalisée | sélection selon l'essai | ||
| Charge maximale: | 800 kg | ||
| Nom | Tableau de vibration d'emballage/testeur de table de vibration pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Service à l'étranger:
Si vous avez besoin de plus d'informations sur la table de vibration électrodynamique à grande force à 3 axes pour le test de vibration sinusoïdale, n'hésitez pas à envoyer votre demande.
