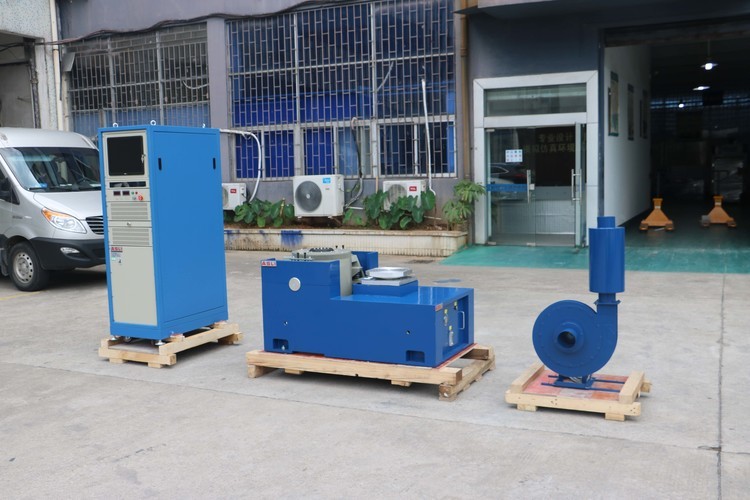

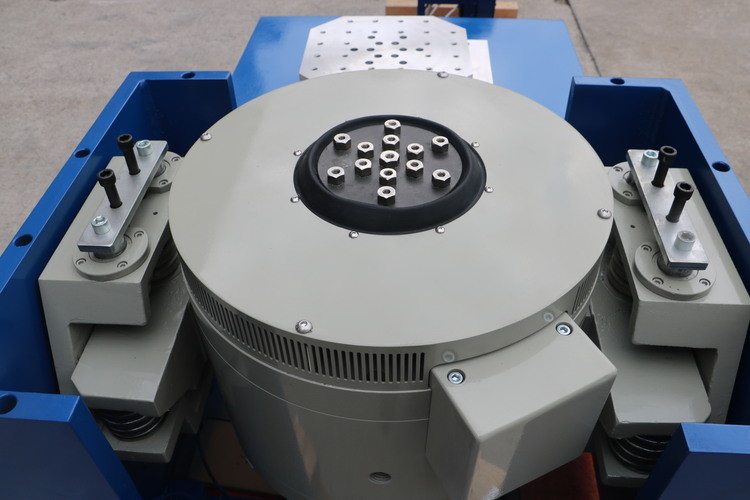

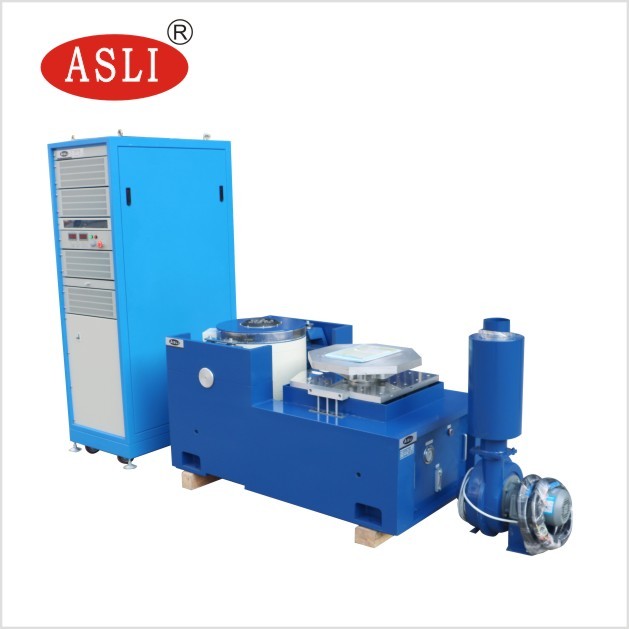

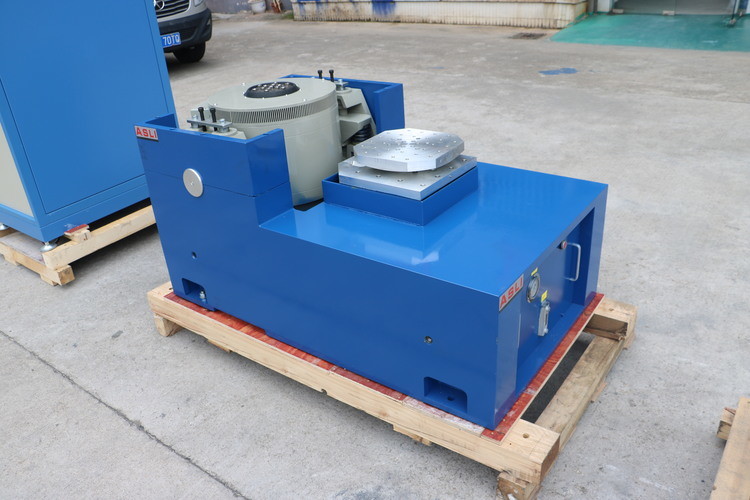

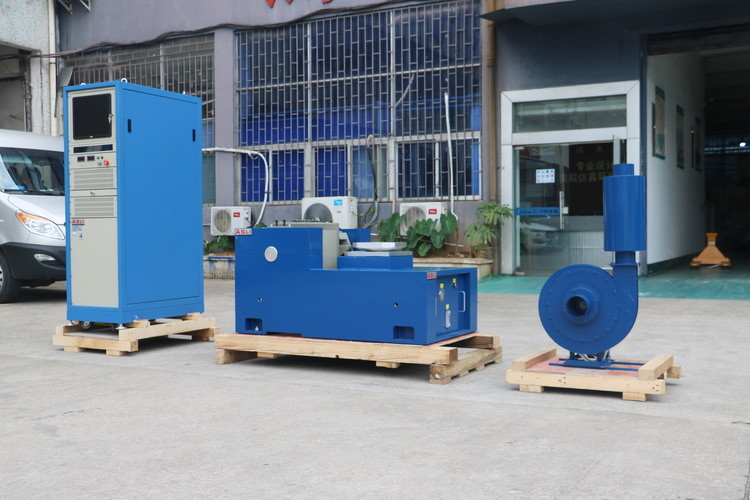

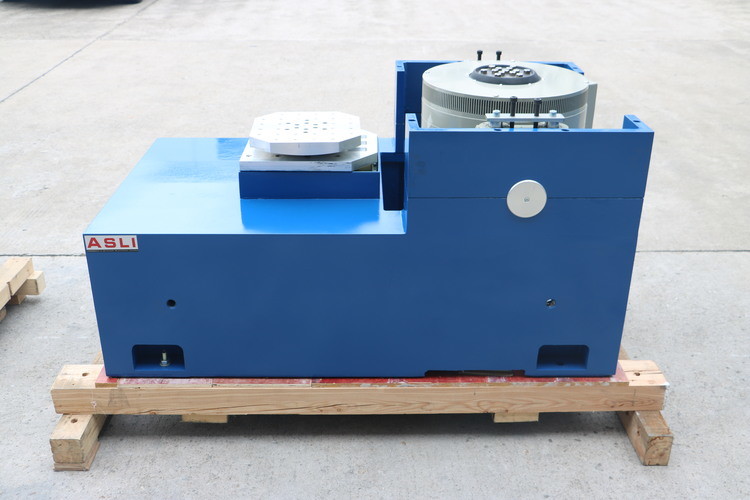

IEC 60068-2 Tableau électrodynamique pour les vibrateurs pour les essais de pièces automobiles
Norme d'essai:
Conformer aux normes JIS, UL, DIN, ISO, BS, MIL, IEC, ASTM et autres normes d'essais connexes.
Le système d'essai par vibration électromagnétique simule l'environnement de vibration dans des conditions de laboratoire et teste la résistance à l'impact ainsi que la fiabilité de diverses applications d'essai par vibration.Dans le laboratoire, avec l'aide d'un système d'essai de vibration, des simulations de reproduction de la recherche sinusoïdale, aléatoire, résonante et résidence, des chocs classiques et des modèles routiers, etc. peuvent être réalisées.Il est essentiel pour assurer la qualité des produits, recherche et développement de nouveaux produits
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Paramètres techniques de l'expansion verticale du système électrodynamique de secouage:
Caractéristiques:
1. mise en place: menu chinois et anglais, fonctionnement informatique, utilisation de systèmes de surveillance et de contrôle spécialisés, les données de l'ensemble du processus peuvent être transmises et sorties.
2.Fonctions d'affichage: courbes d'essai d'affichage dynamique, multi-Dan, sur le nombre de données.
3.Enregistreur de courbe:enregistrement en temps réel des données d'essai, les données d'essai automatiquement, les résultats d'essai peuvent être stockés, imprimés.
Tout doute ou besoin concernantIEC 60068-2 Tableau électrodynamique pour les vibrateurs pour les essais de pièces automobilesN'hésitez pas à me contacter.
