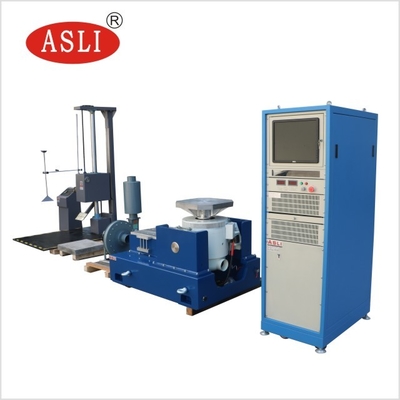

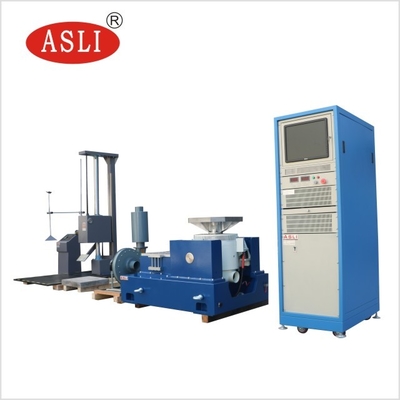

Dispositif trembleur électrodynamique de vibration avec la plage de fréquence 2-4000Hz pour le champ de sinus et les essais aléatoires
Application de produit
L'essai de vibration est au sujet de motiver ou de frapper un composant ou un dispositif pour voir comment il réagit dans un vrai environnement. L'essai de vibration a un large éventail d'applications, des cartes, des avions, des bateaux, des fusées, des missiles, des automobiles et des appareils électroménagers et d'autres produits industriels.
La société de Van Code peut te fournir le choc entier et le plan de essai, et prouve la qualité du produit pour vous selon des normes nationales et internationales, telles que le gigaoctet, le GJB, l'UL, le JIS, le DIN, l'OIN, les BS, le mil, le CEI et l'ASTM.
3. Formule de sélection de machine et diagramme de structure de générateur de vibration
①Les conditions d'essai fournies par votre société ;
②Type d'essai : Champ de sinus ; Aléatoire ;
③Chaîne saine de fréquence : 2-4000Hz
④Formule : (G) = (2 π f) 2Dcm/980≒A=0.002DmmF2D=A/0.002F2
×A de F=M (kilogramme) (g)
4. Schéma fonctionnel du principe de système
|

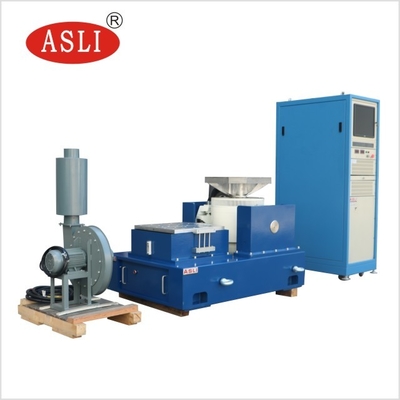

5. description de configuration de dispositif
| projet | Description de configuration | quantité |
| 1. | Corps de table de vibration | |
| générateur électromagnétique d'excitation | 1 | |
| ventilateur (silencieux y compris) | 1 | |
| Plate-forme verticale de l'extension VT0606 600mm * 600mm | 1 | |
| Tableau horizontal de glissière de film de l'huile HT0606 600mm * 600mm | 1 | |
| 2. | Amplificateur de puissance de commutateur numérique | |
| amplificateur de puissance | 1 | |
| Système de protection servo | 1 | |
| alimentation d'énergie de champ | 1 | |
| 3. | Contrôleur de vibration de Digital | |
| Centre serveur de contrôleur de vibrateur de Digital | 1 | |
| Capteur d'accélération de système | 1 | |
| ordinateur pilote | 1 | |
| Commandez le disque d'installation de logiciel | 1 | |
| 4. | Attachement aléatoire | |
| Prolongez la ligne de câble et le conduit d'air | 1 | |
| Instructions d'opération, rapport d'inspection, certificat de qualification, manuel de maintenance, etc. | 1 | |
| Outils spéciaux attachés | 1 | |
| Barre de pression/montage vibrants barre de pression | 1 | |
| airbag aséismique | 4 |
VI. Paramètres techniques
| Paramètres électromagnétiques de générateur de l'excitation ES-3 | |
| force maximum de sinus | crête 300Kg.f |
| Force aléatoire maximum | 300Kg.f r.ms |
| Force maximum de choc de choc | crête 600Kg.f |
| plage de fréquence | 1~3500 hertz |
| déplacement maximum | 24mm pp |
| vitesse maximale | 1.6m/s |
| accélération maximale | 100G (980 m/s2) |
| charge maximum | 100 kilogrammes |
| La fréquence d'isolement de vibration | 2,5 hertz |
| Le diamètre du cercle mobile | Ф 150 millimètres |
| Qualité dynamique de cercle | 3kg |
| Vis de MESA | 13×M8 |
| fuite magnétique | <10gauss |
| Taille de Tableau | 750mm 560mm 670mm (table verticale) |
| Poids de Tableau | Environ 560 kilogrammes |
| L'amplificateur de puissance du commutateur ES-3 numérique | |
| de puissance de sortie | 4KVA |
| tension de sortie : | 110V |
| sortie : | 30A |
| Taille de puissance | 720mm×545mm×1270mm |
| poids | 230KG |
| Système de protection servo | |
| fonction : | La température, pression de vent, au-dessus de déplacement, au-dessus de tension, au-dessus de sousvoltage actuel, d'entrée, de défaut externe, d'alimentation d'énergie de contrôle, de défaut de logique, d'insuffisance d'entrée, etc. |
| Contrôleur VCSusb-2 de vibration de Digital | |
| configuration matériel : |
entrée 2-channel, et 1 canal de sortie Sinus, aléatoire Impact typique, formation résonnante et résidence (achat) |
| ordinateur pilote | Ordinateur original de marque, affichage d'affichage à cristaux liquides (clavier y compris/souris photoélectrique) |
| logiciel | Opération chinoise/anglaise, peut conduire l'analyse de domaine de temps et de domaine de fréquence, la source de signal, l'analyse de champ de sinus, l'affichage de rapport des essais etc. WORD, de signal et de données, stockage, plaçant des paramètres d'essai et des fonctions d'analyse. |
| système d'exploitation | Windows 10 |
| Capteur d'accélération, LAB24112 |
Plage de fréquence : 1 - -12 000 hertz Sensibilité : 50 systèmes mv/g Température ambiante : -24-250℃ |
| Plate-forme d'extension de verticale de V T 0606 | |
| qualité matérielle | alufer |
| Taille de MESA | 600 mm×600 millimètre |
| Position fixe de trou | Douille de vis de l'acier inoxydable M8, résistance à l'usure à long terme |
| Fréquence d'utilisation de limite supérieure |
1000 hertz Sinusoid 2000HZ stochastique |
| poids | 35KG |
| Étape horizontale de glissière de film d'huile de H T0606 | |
| qualité matérielle | alufer |
| Taille de MESA | 600 mm×600mm |
| Position fixe de trou | Douille de vis de l'acier inoxydable M8, résistance à l'usure à long terme |
| Fréquence d'utilisation de limite supérieure |
800 hertz Sinusoid 2000HZ stochastique |
| poids | 35 |
| Ventilateur BL-300 (haut-parleur y compris d'élimination) | |
| Puissance de fan : | 1,1 K W |
| débit | 1404m3/h |
| condition électrique : | |
| source | 380V/50Hz triphasés, 15 KVAs |
| résistance de mise à la terre | ≤4Ω |
Vii. Introduction de représentation d'équipement :

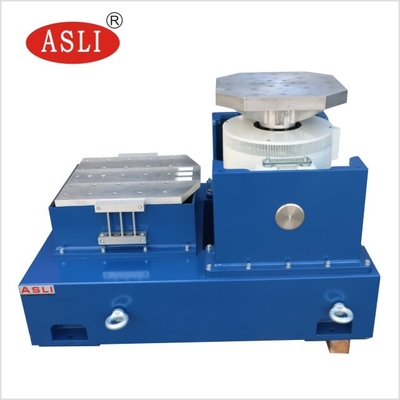

7,1, corps VG 300-38 de table de vibration
7.1.1. Bobine mobile
La table de vibration est équipée de la fonte et de la bobine en mouvement manuellement usinée, du système de support pneumatique photoélectrique de charge et des doubles conseils axiaux de rapport. Les doubles conseils de rapport sont une fonction unique qui aide à réduire le croisement et la rotation dynamiques axiaux pendant la vibration examinant, avec la longévité supérieure.
7.1.2. Bobine d'excitation
Double structure de chemin magnétique, basse fuite magnétique et champ magnétique uniforme
7.1.3. Surface de plate-forme
Utilisant le traitement de phosphorization et la technologie avancés de peinture d'automobile, avec l'usage et l'effet à long terme de prévention de rouille.
7.1.4. Le système de Taïwan est froid :
La fan à faible bruit est adoptée pour améliorer la structure d'entrée d'air de la plate-forme, la bobine d'excitation adopte le conduit d'air de nid d'abeilles, l'anneau magnétique moyen adopte le conduit d'air de shunt de double couche, etc. La nouvelle conception de conduit d'air est adoptée pour augmenter l'effet de refroidissement.
7.2. Amplificateur de puissance de commutateur numérique de SA
Amplificateur de puissance de commutateur numérique de série de SA avec la technologie fiable de transistor MOSFET ou d'IGBT,
a. De forte stabilité et fiabilité
b. Conformité aux conditions standard de la « CE » d'UE
c. Utilisant la technologie sinusoïdale de modulation d'impulsions en largeur de fréquence avec l'amplificateur de puissance élevée.
d. Utilisant le principe de travail de l'alimentation d'énergie de changement, l'efficacité de conversion est haute.
e. La technologie écoulement-partageante automatique électronique est employée
f. Bonne représentation de sécurité.
7.3. Système de protection servo
Les fonctions de protection sont complètes, incluant au-dessus de la tension, sous la tension, l'insuffisance de phase, l'échec de logique, le module d'alimentation, au-dessus de la température, de la sortie au-dessus d'actuel, de la sortie au-dessus de la tension, de l'alimentation d'énergie d'entraînement, du corps au-dessus du déplacement, de la température corporelle, de la tringlerie externe, etc.
7.4. Plate-forme verticale d'expansion
La plate-forme d'expansion est habituellement utilisée comme plate-forme de spécimen de plus grande installation, qui peut être coutume carrée ou de rond ou d'utilisateur. Afin de réduire les caractéristiques dynamiques des plates-formes prolongées, toutes les plates-formes prolongées doivent être analysées par la modélisation
7.5. Système assorti automatique photoélectrique
Ajustez automatiquement la position mobile de bobine pour rester à l'équilibre. Le système automatique d'alignement s'assure que la bobine mobile est toujours centrée pendant le chargement et le déchargement.
7.6. Plate-forme coulissante horizontale
La conception horizontale de table de glissière a un moment élevé de renversement et une limitation latérale. Ce concept de construction, combiné avec le dispositif horizontal standard de table de glissière, a une limite dynamique élevée de couple, tout en maintenant les caractéristiques d'atténuation de film d'huile de guide. La plate-forme horizontale se compose de planche à roulettes, de connecteur, de plat naturel de granit, de base horizontale de glissière et de source indépendante d'huile.
huit. Introduction du contrôleur numérique de vibration
Le contrôleur de vibration adopte le système réparti avancé de structure, et le contrôle en circuit fermé est réalisé par le processeur de DSP. Le PC est indépendant de l'anneau de contrôle, qui assure le rendement en temps réel et élevé du système de contrôle, peut opportun et répondre rapidement à n'importe quel changement du système de test, et assure la stabilité et la haute précision du contrôle. Le matériel adopte le processeur à 32 bits de la virgule flottante DSP avec la fréquence principale jusqu'à 300 mégahertz, à CDA/à DAC avec 24 résolutions mordues, au filtrage numérique de virgule flottante à haute précision et à technologie de conception à faible bruit de circuit de matériel, le contrôleur commande aléatoirement la dynamique est davantage que 90dB et le rapport signal/bruit est plus que 100dB.
7.1. Caractéristiques du contrôleur de vibration :
A. haute performance et fiabilité
Le contrôle en circuit fermé est réalisé par le processeur de DSP. Le PC est indépendant de l'anneau de contrôle, assurant le rendement en temps réel et élevé de la réponse de système de contrôle, opportune et rapide à n'importe quel changement du système de test, et d'assurer la fiabilité et la haute précision du contrôle. Tous les canaux d'entrée ont des 24 résolutions mordues CDA, l'étude matériel informatique à faible bruit, et les filtres analogues et numériques intégrés d'anticrénelage, assurant effectivement le de grande précision de l'analyse.
b. Opération simple
Le logiciel d'application basé sur Windows est facile à utiliser et a des fonctions auxiliaires riches. La fonction automatique automatique puissante de génération de rapport du magicien et des essais du système faire des tâches répétitives et ennuyeuses d'essai plus faciles. Les paramètres d'essai sont riches et rigoureux, et l'interface USB2.0 le fait s'est reliée à l'ordinateur plus étroitement et harmonieux.
C, caractéristiques puissantes et flexibilité
Plate-forme puissante de contrôle de vibration du contrôleur A de vibration qui peut accomplir des tâches complexes multiples. Sur la même plate-forme matériel, la configuration logiciel différente d'application, peut accomplir un grand choix de tâches d'analyse, de répondre à vos différents besoins d'analyse d'essai. Le contrôleur adopte la conception modulaire, qui peut configurer le matériel correspondant et le logiciel selon différent besoin de l'utilisateur pour répondre aux différents besoins des utilisateurs.
