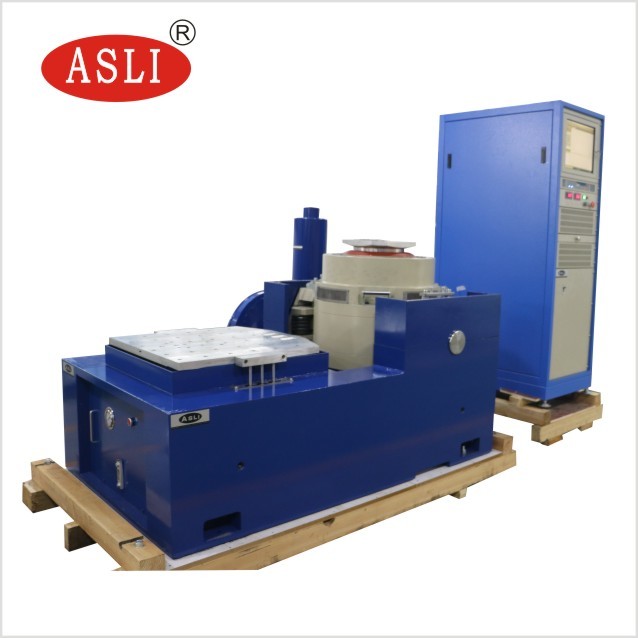

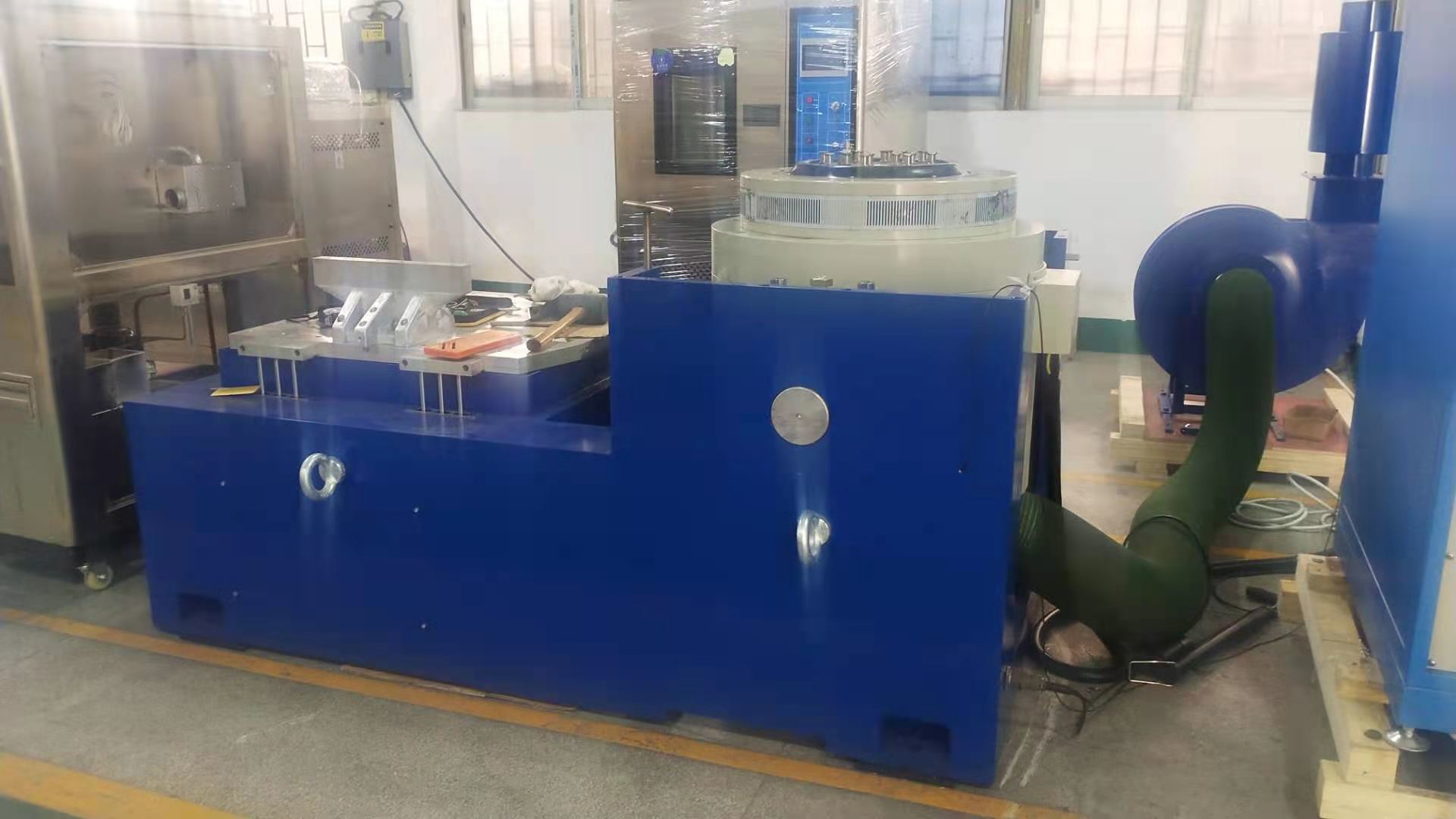

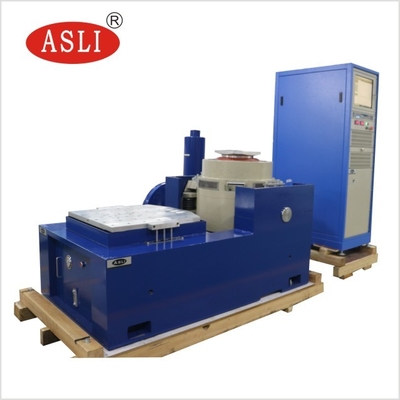

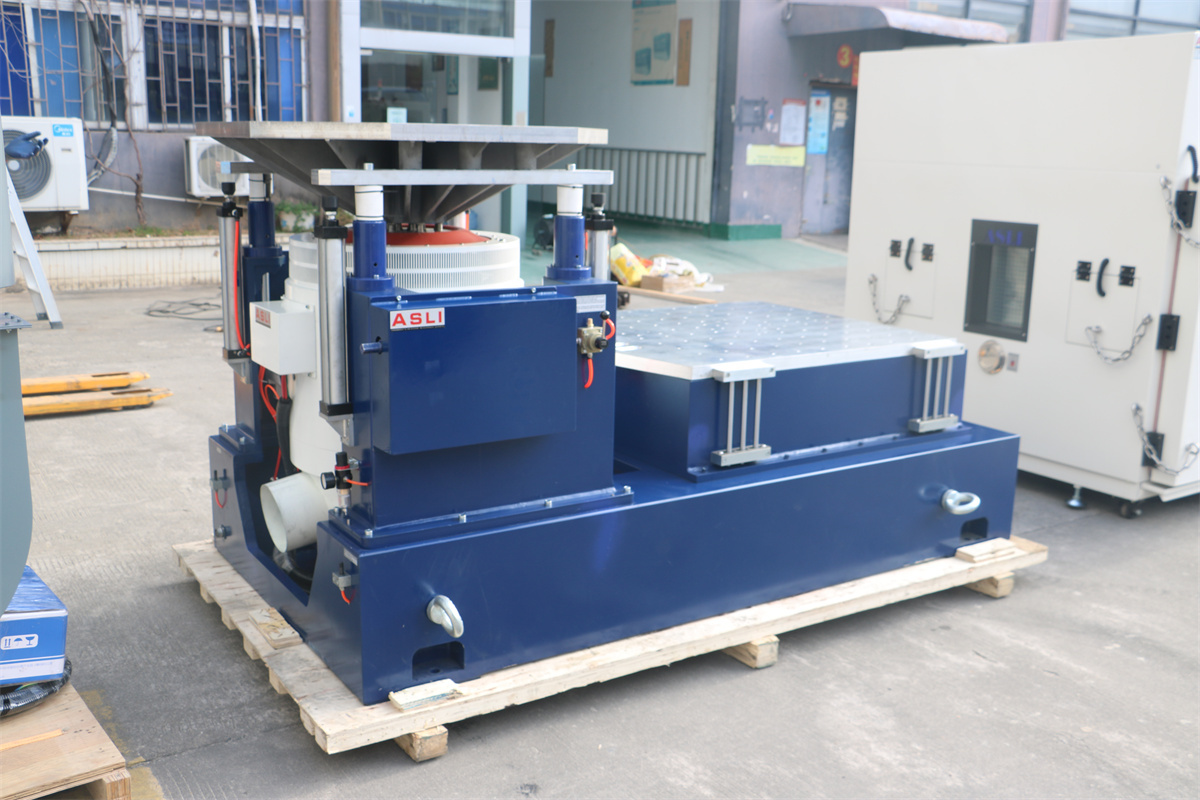

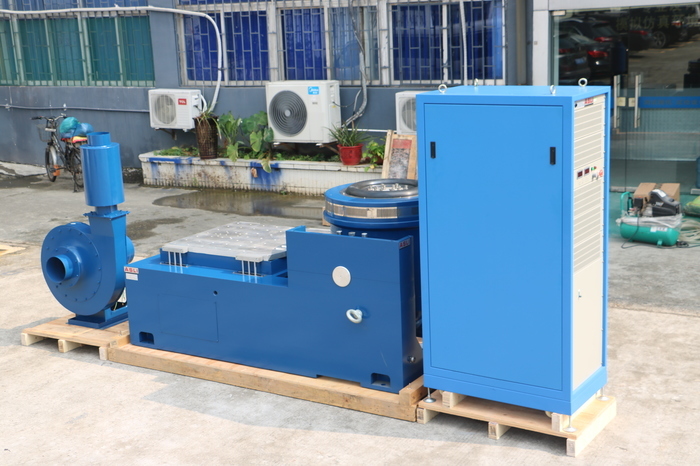

Système d'essai de vibration électrodynamique refroidi par air, table vibrante 3 axes
Product Details
| Force de vibration: | Nombre d'étoiles | Direction de la vibration: | horizontal vertical |
|---|---|---|---|
| Application du projet: | pièces détachées automobiles | Déplacement: | 51 mm |
| Taille de la table: | 1000*1000 mm | Type: | Fréquence élevée |
| Mettre en évidence |
Table vibrante électrodynamique 3 axes,Vibrateur 3 axes refroidi par air,Table vibrante d'essai 3 axes |
||
Product Description
Le système de test de vibration électrodynamique refroidi à l'air est une table de vibration à 3 axes de haute performance conçue pour des tests rigoureux de résistance aux vibrations.l'aviationLe système est conçu pour détecter les défauts à un stade précoce, simuler les conditions de fonctionnement du monde réel,,et de valider l'intégrité structurelle avec une fiabilité remarquable.
L'équipement prend en charge les modes d'onde sinusoïdale, FM, balayage, programmable, multiplicateur de fréquence, logarithme, accélération maximale, modulation d'amplitude et contrôle du temps.Il offre un contrôle informatique complet avec des réglages d'accélération et d'amplitude fixes.Chaque unité est soumise à des essais d'exploitation sans défaillance continue pendant trois mois pour assurer des performances stables et une qualité fiable.
- Les modes de test:Plusieurs modes peuvent être réglés sinus, aléatoire, recherche et résidence résonante, impact typique et modes de simulation routière.
- Applications:L'aviation, l'aérospatiale, les armes, les navires, les communications, l'automobile, l'électronique, l'électricité, les appareils électroménagers et d'autres domaines.
Télécharger: Stand d'essai de vibration à haute fréquence ES-30 (PDF)
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

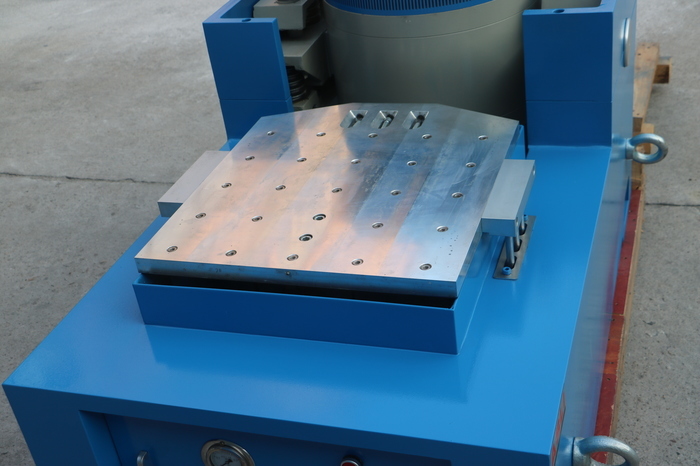

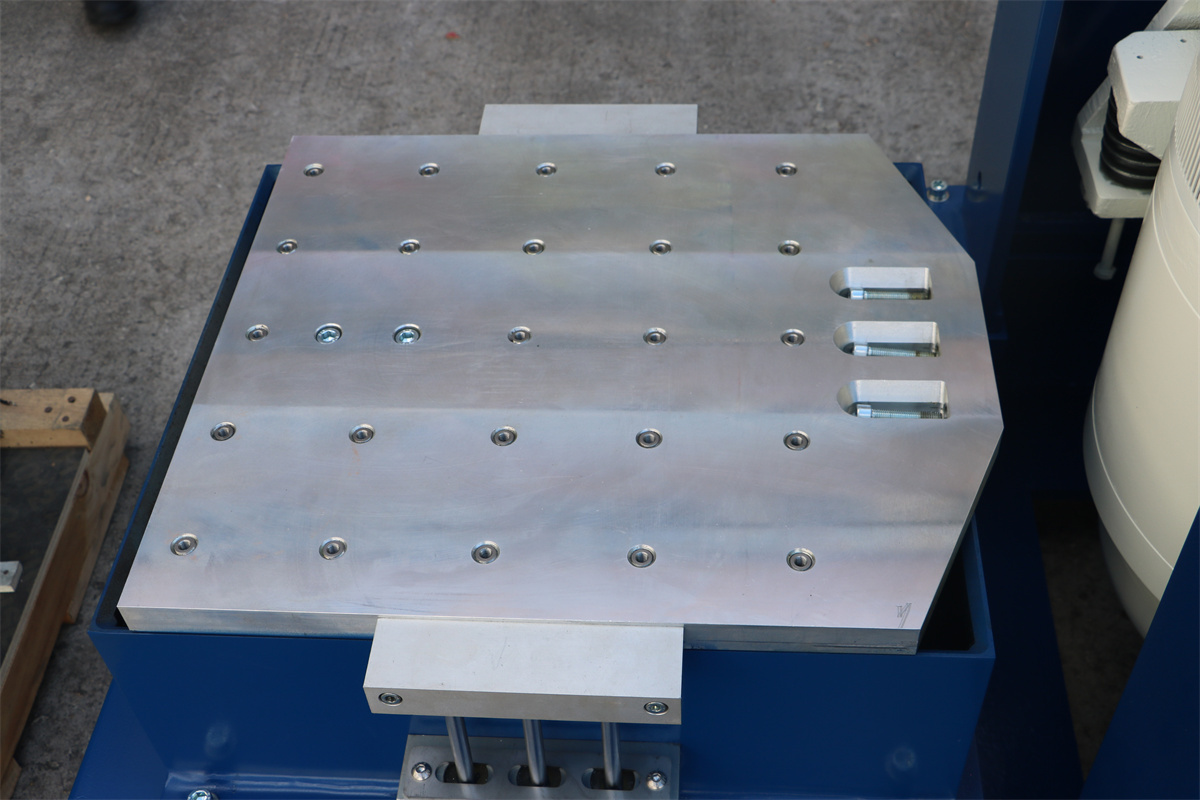

| Taille du tableau | 1000 × 1000 mm |
|---|---|
| Matériel | Alliages d'aluminium |
| Épaisseur | 40 mm |
| Max. Fréquence de travail | Sine 1000 Hz, aléatoire 1200 Hz |
| Taille de l' élargisseur | 1000 × 1000 mm |
|---|---|
| Matériel | Alliages d'aluminium |
| Max. Fréquence de travail | Sine 500 Hz, aléatoire 1000 Hz |
| Puissance de sortie maximale | 42 kVA |
|---|---|
| Réponse de fréquence | > 65 dB |
| Voltage de sortie | 100 RPM |
| Efficacité de la conversion | > 90% |
| Le pouvoir | 15 kW |
|---|---|
| Volume de l'air | 00,66 m3/min |
| Pression de l'air | 00,08 kgf/cm2 |
| Diamètre du tube d'air | 200 mm |
Si vous avez besoin de plus d'informations surSystème d'essai de shaker électro-dynamique à vibration refroidi à l'air Tableau des vibrations à trois axesN'hésitez pas à nous contacter.
