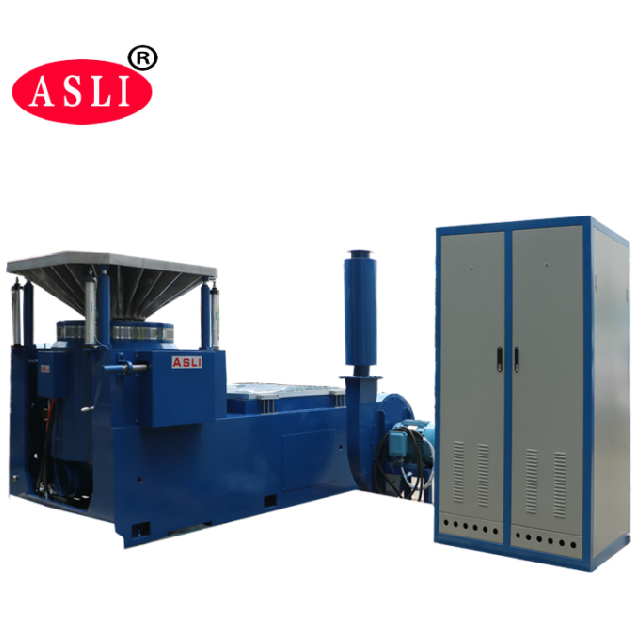

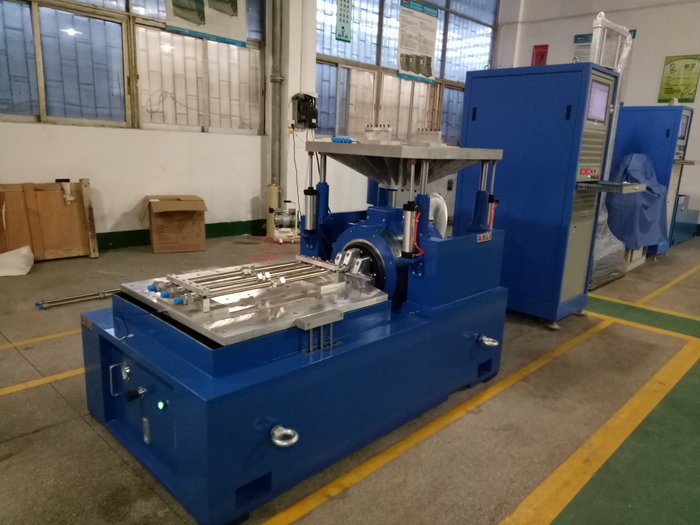

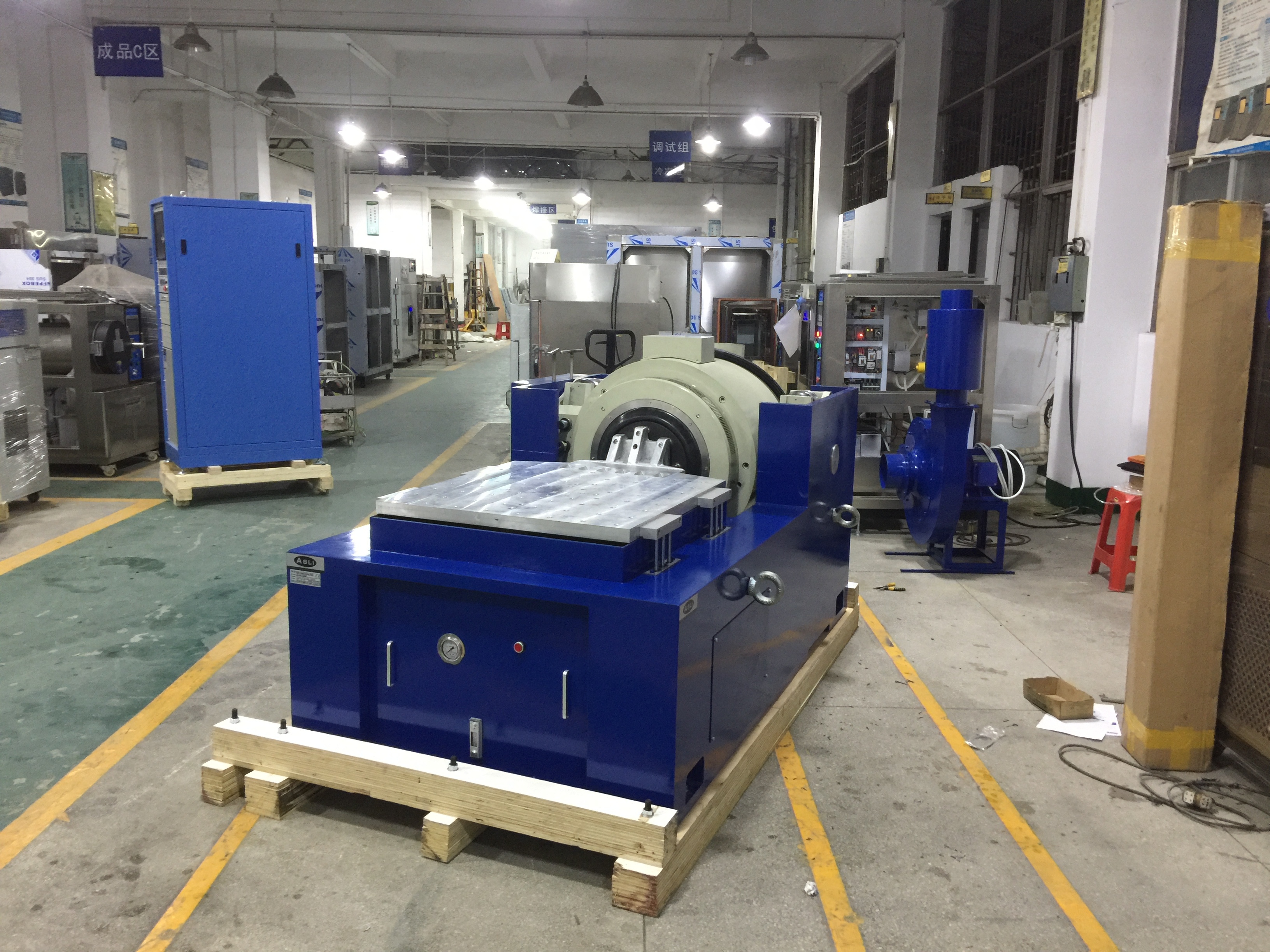

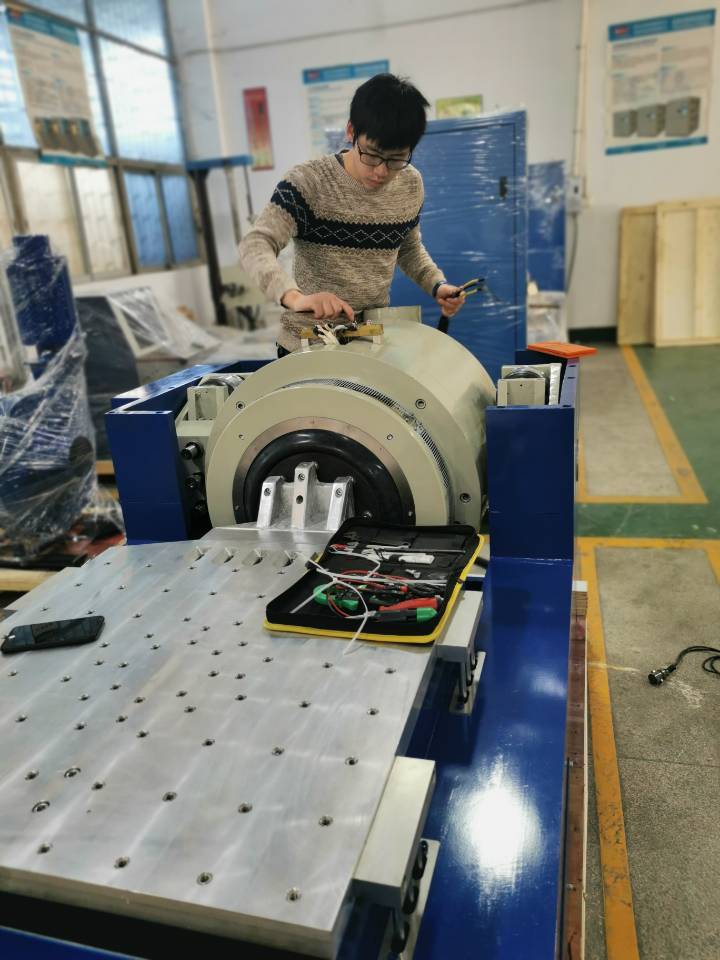

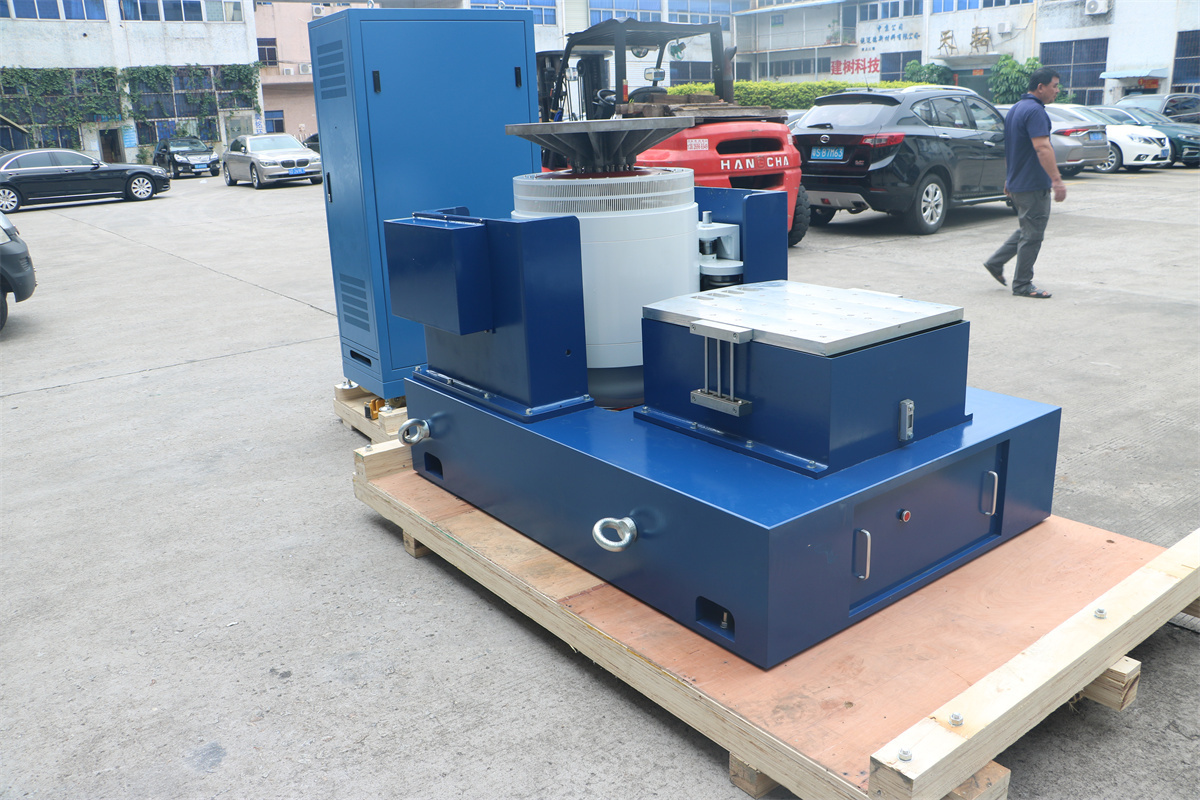

Machine d'essai de vibrations électromagnétiques haute fréquence à grand déplacement MIL-STD-810H
Product Details
| Sans force: | 40 kN | Vitesse: | 10,8 m/s |
|---|---|---|---|
| Déplacement: | 85 mm | Fréquence: | 3 à 2000 Hz |
| chargement: | 500KG | Accélération: | 100 g |
| Armature: | 450 mm | Taille de la table: | 1000 x 1000mm |
| Mettre en évidence |
Machines d'essai électromagnétiques à grand déplacement,Machine de test des vibrations électromagnétiques,Machines d'essai électromagnétiques à haute fréquence |
||
Product Description
Télécharger : Machine d'essai de vibration et de température THV-Volume (PDF)
Un vibreur est un appareil électromagnétique utilisé pour les essais de vibration afin d'exciter la structure testée. Il est couramment employé pour l'analyse modale ou les essais d'endurance. Les vibreurs sont disponibles dans différentes conceptions pour répondre à diverses exigences de test.
Le vibreur électromagnétique à haute fréquence est conçu pour évaluer les fréquences de résonance des conceptions de produits et d'emballages, et pour simuler les vibrations aléatoires qui se produisent pendant la distribution ou dans les environnements d'utilisation. La machine est simple à utiliser et peut effectuer une large gamme d'essais de vibration conformément aux spécifications gouvernementales, industrielles et d'entreprise.
- Une structure combinée de chambre d'essai et de système de réfrigération, avec un design compact et élégant ; console indépendante.
- Fonctionnement pratique ; groupe compresseur frigorifique d'origine et ses principaux accessoires importés de l'étranger.
- Contrôleur à écran tactile couleur LCD importé, capable de contrôler automatiquement les programmes de température et d'humidité.
- Équipé d'une interface de télécommunication RS-232. Pour répondre aux demandes uniques des clients, les utilisateurs peuvent choisir parmi différents modèles de bancs d'essai de vibration pour assurer de bonnes performances de refroidissement.
- Système d'étanchéité à la chaleur et à l'air ; ce banc de vibration offre également un effet remarquable d'équipement d'essai de fiabilité de vibration mécanique et de vibration par choc.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge maximale (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Le vibreur peut également être combiné avec une chambre d'essai de température et d'humidité pour des essais environnementaux complets.
| Modèle | THV-408(A~F) | |
|---|---|---|
| Dimension intérieure | L600 × H850 × P800 (mm) | |
| Dimension extérieure | L850 × H1950 × P2100 (mm) | |
| Plage de température | Basse température : (A : 25°C ; B : 0°C ; C : -20°C ; D : -40°C ; E : -60°C ; F : -70°C) Haute température : 100°C (150°C) | |
| Plage d'humidité | 20 %–98 % HR (10 %–98 % HR / 5 %–98 % HR est une condition spéciale optionnelle, nécessite un déshumidificateur) | |
| Précision analytique / Uniformité de distribution de la température et de l'humidité | 0,1°C ; 0,1 % HR / ±2,0°C ; ±3,0 % HR | |
| Précision de contrôle de la température et de l'humidité | ±0,5°C ; ±2,5 % HR | |
| Vitesse de montée / descente en température | Montée en température env. 0,1–3,0°C/min / descente en température env. 0,1–1,5°C/min (La vitesse de descente minimale de 1,5°C/min est une condition spéciale optionnelle) | |
| Matériau intérieur et extérieur | Le matériau de la boîte intérieure est en acier inoxydable SUS 304# ; la boîte extérieure est en acier inoxydable ou en acier laminé à froid SEE avec revêtement de peinture. | |
| Matériau d'isolation | Matériaux d'isolation en mousse résistants aux hautes températures, haute densité, chlorure de formate, acétate d'éthyle | |
| Système de refroidissement | Refroidissement par air ou par eau / compresseur à segment unique (-40°C), compresseur à double segment (-70°C) | |
| Dispositifs de protection | Interrupteur sans fusible, interrupteur de protection contre les surcharges du compresseur, interrupteur de protection du réfrigérant haute et basse tension, interrupteur de protection contre l'excès d'humidité et la surchauffe, fusibles, système d'alerte de défaut, protection d'alerte de manque d'eau | |
| Accessoires optionnels | Porte intérieure avec trou d'opération (optionnel), enregistreur (optionnel), purificateur d'eau, déshumidificateur | |
| Équipement d'essai de vibration | Choisissez le banc d'essai de vibration approprié en fonction des conditions d'essai du client ; pour les paramètres techniques, veuillez vous référer aux paramètres du testeur de vibration électrodynamique dans ce catalogue | |
| Puissance | AC380V 3 phases 5 fils, 50/60Hz | |
- Squelette dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
- Double circuit magnétique, faible fuite de flux magnétique, structure compacte et conception rationnelle.
- Roulements à rouleaux de tige à bascule droits et corps composite à rigidité orientée, capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'usage hormonal, avec installation mobile pratique.
- Système de déplacement avancé pour assurer une haute fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- Rigidité statique et rigidité dynamique du roulement à petit ballon, augmentant la capacité de charge de la table vibrante et améliorant les performances à basse fréquence.
Si vous avez besoin de plus de détails sur la machine d'essai de vibration électromagnétique à grand déplacement et haute fréquence MIL-STD-810H, n'hésitez pas à envoyer votre demande.
