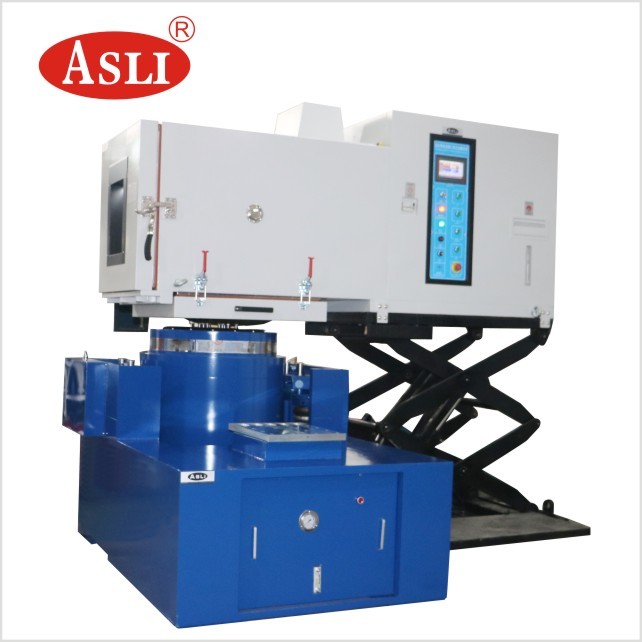

Système de shaker à vibration combiné à test climatique environnemental programmable
Product Details
| sine force: | 20000N | speed: | 1.8m/s |
|---|---|---|---|
| displacement: | 51mm | frequency: | 3~2000HZ |
| loading: | 300kg | Acceleration: | 100g |
| armature: | 320mm | ||
| Mettre en évidence |
Système de secouage par vibration programmable,shaker d'essai climatique pour l'environnement,système d'essai de vibration personnalisable |
||
Product Description
Le secoueur de vibration électromagnétique vertical et horizontal à haute fréquence pour applications de semi-conducteurs est conçu pour évaluer les fréquences de résonance des conceptions de produits et de boîtiers et pour simuler les vibrations aléatoires qui se produisent pendant la distribution ou dans les environnements d'utilisation. Le système est simple à utiliser et peut effectuer une large gamme de tests de vibration conformément aux spécifications gouvernementales, industrielles et d'entreprise.

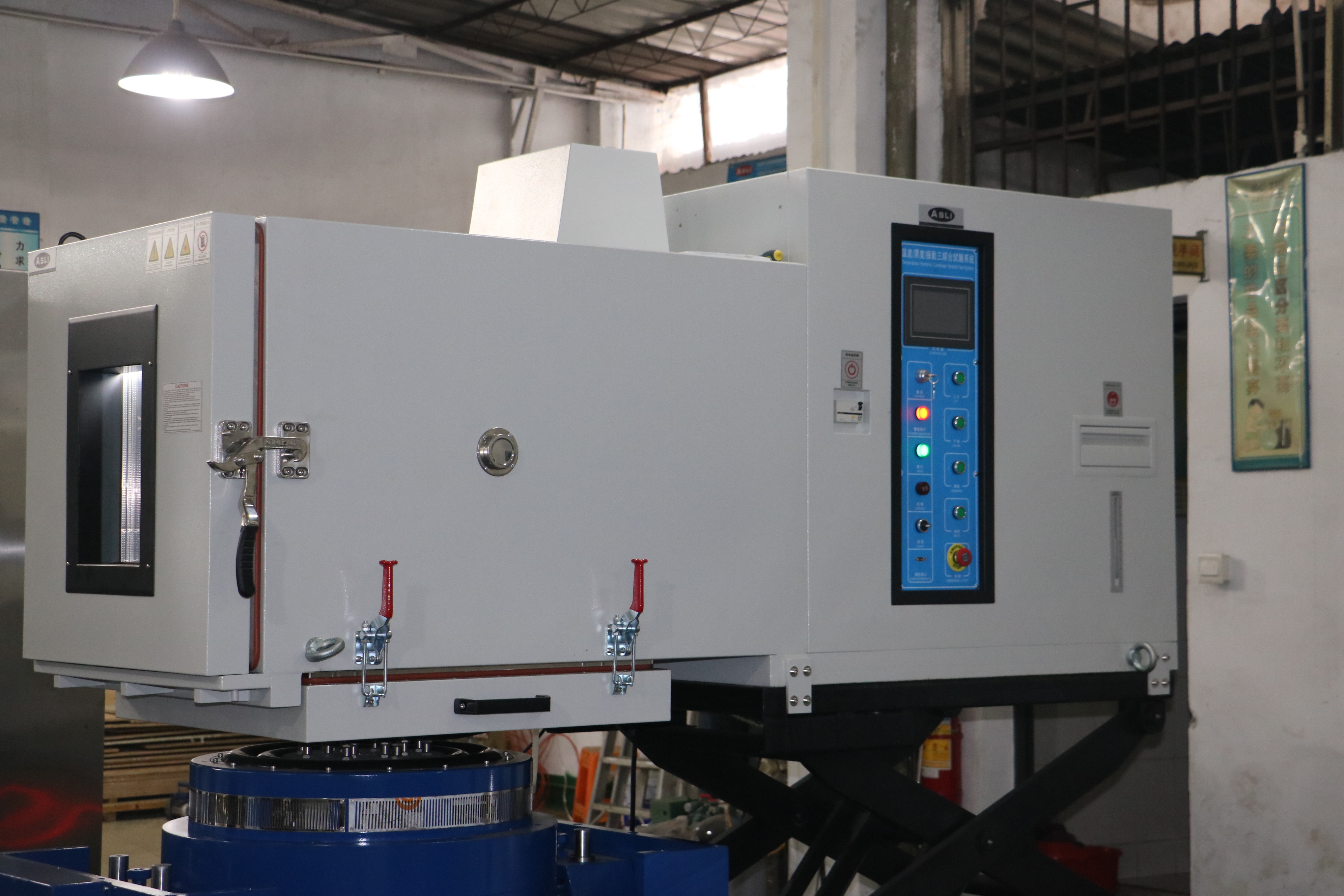

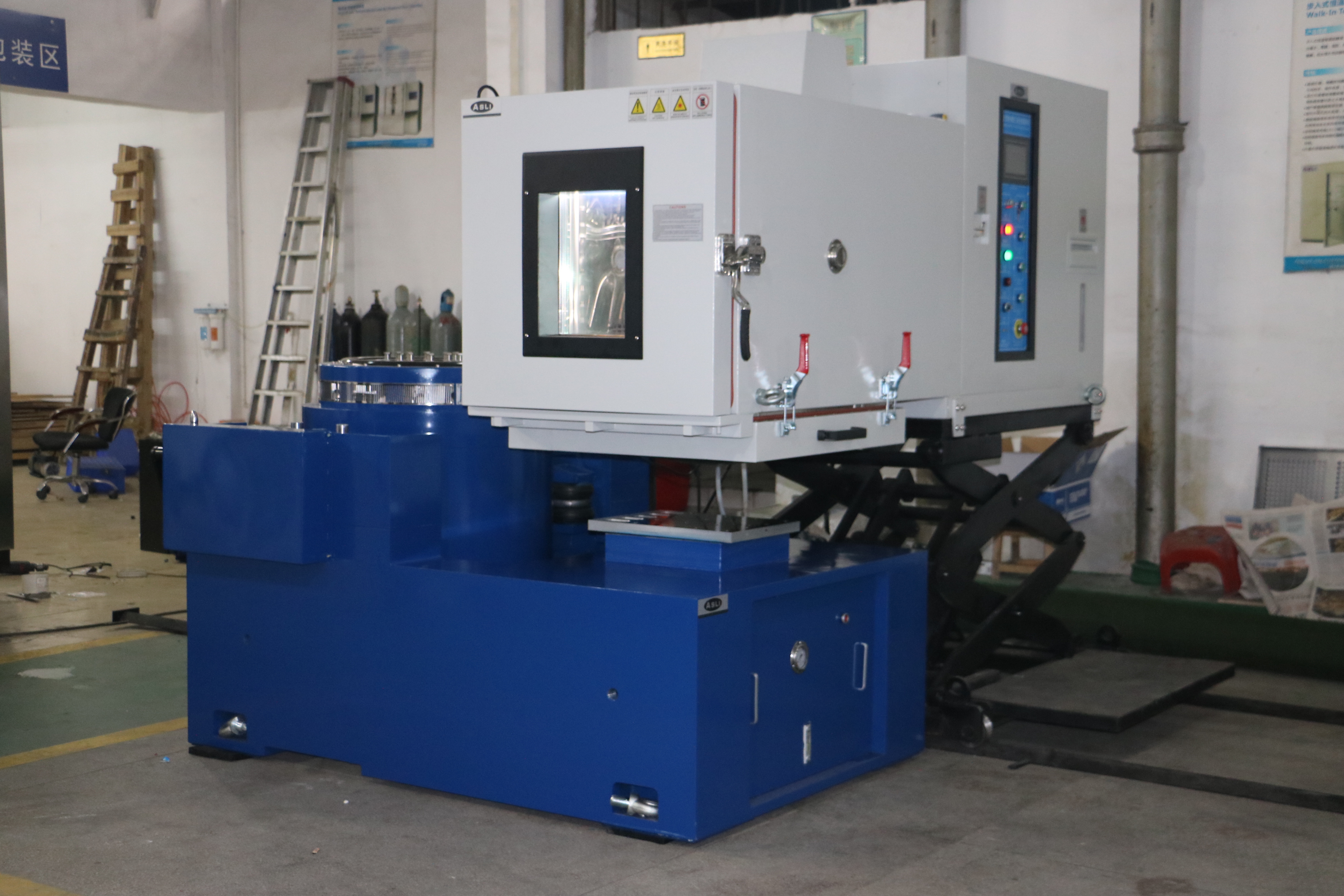

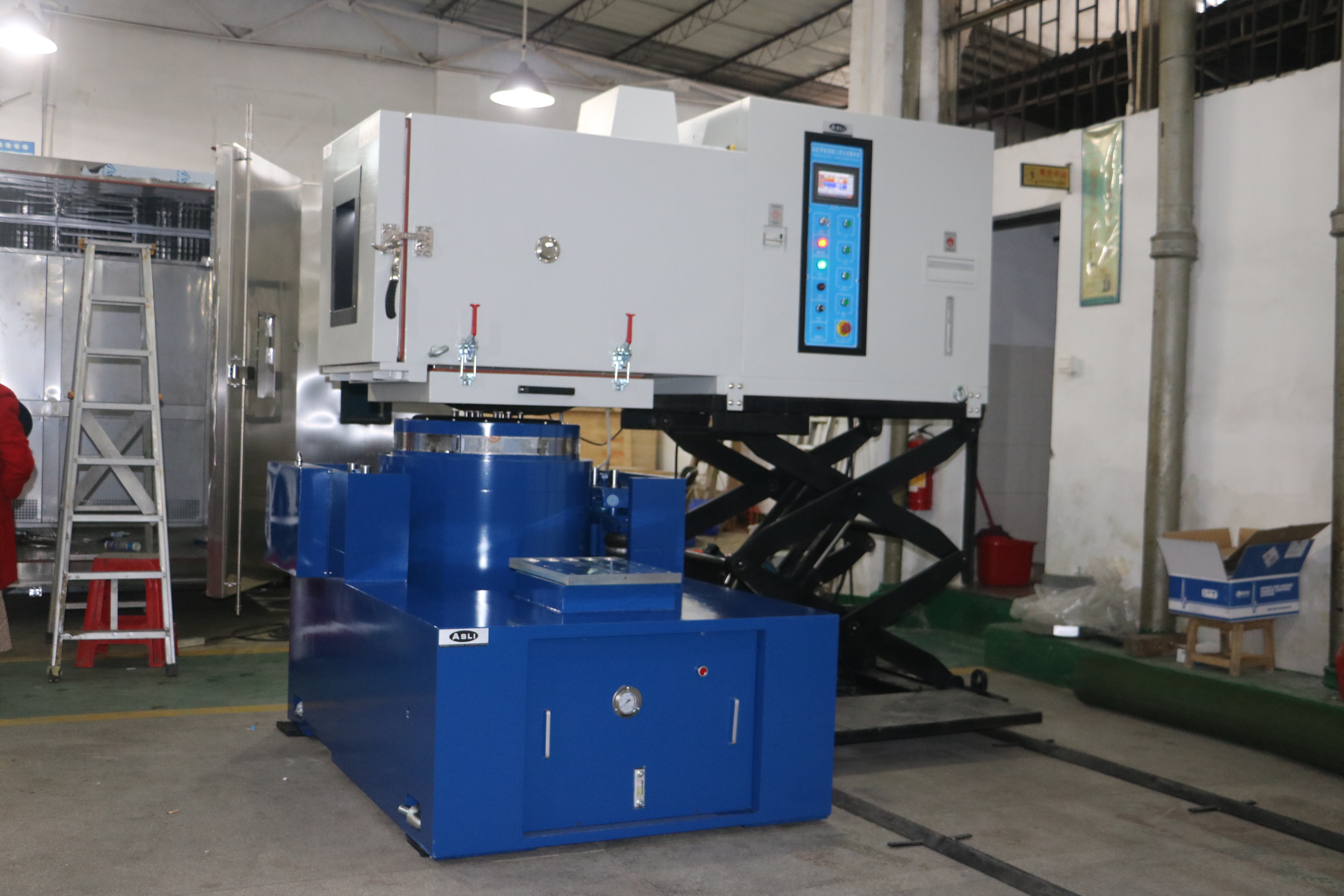

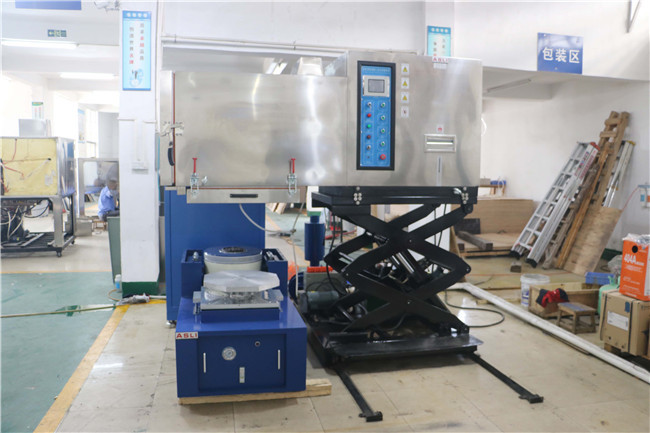

- Une structure combinée de chambre de test et de système de réfrigération, offrant un design compact et gracieux avec une console indépendante.
- Fonctionnement pratique, doté d'une unité de compresseur de réfrigération d'origine et d'accessoires principaux importés de l'étranger.
- Contrôleur à écran tactile couleur LCD importé capable de contrôler automatiquement les programmes de température et d'humidité.
- Équipé d'une interface de télécommunication RS-232. Pour répondre aux demandes spécifiques des clients, les utilisateurs peuvent choisir parmi différents modèles de bancs d'essai de vibration pour s'assurer que, en plus d'une bonne performance de refroidissement, le banc offre également un effet remarquable de vibration mécanique.
- Le système d'étanchéité à la chaleur et à l'air combiné au banc de vibration fournit des tests fiables de vibration mécanique et de choc.
| Modèle | THV-408(A~F) |
| Dimension interne | L600 × H850 × P800 (mm) |
| Dimension externe | L850 × H1950 × P2100 (mm) |
| Plage de température | Basse température : (A : 25ºC ; B : 0ºC ; C : -20ºC ; D : -40ºC ; E : -60ºC ; F : -70ºC) Haute température : 100ºC (150ºC) |
| Plage d'humidité | 20%~98% HR (10%~98% HR / 5%~98% HR est une condition spéciale optionnelle, nécessitant un déshumidificateur) |
| Précision analytique / Uniformité de distribution de la température et de l'humidité | 0.1ºC ; 0.1% HR / ±2.0ºC ; ±3.0% HR |
| Précision de contrôle de la température et de l'humidité | ±0.5ºC ; ±2.5% HR |
| Vitesse de montée / descente de température | Montée en température environ 0.1~3.0ºC/min / descente en température environ 0.1~1.5ºC/min (La vitesse de descente minimale de 1.5ºC/min est une condition spéciale optionnelle) |
| Matériau interne et externe | Le matériau de la boîte intérieure est en acier inoxydable SUS 304# ; la boîte extérieure est en acier inoxydable ou en acier laminé à froid SEE avec revêtement de peinture. |
| Matériau isolant | Matériaux isolants en mousse résistants aux hautes températures, haute densité, chlorure de formate, acétate d'éthyle |
| Système de refroidissement | Refroidissement par air ou par eau / compresseur à segment unique (-40ºC), compresseur à double segment (-70ºC) |
| Dispositifs de protection | Interrupteur sans fusible, interrupteur de protection contre les surcharges du compresseur, interrupteur de protection haute et basse tension du réfrigérant, interrupteur de protection contre l'excès d'humidité et la surchauffe, fusibles, système d'alerte de défaut, protection d'alerte de faible stockage d'eau |
| Accessoires optionnels | Porte intérieure avec trou d'opération (optionnel), enregistreur (optionnel), purificateur d'eau, déshumidificateur |
| Équipement de test de vibration | Choisissez un banc d'essai de vibration approprié en fonction des conditions de test du client. Pour les paramètres techniques, veuillez vous référer aux paramètres du testeur de vibration électrodynamique dans ce catalogue. |
| Puissance | AC380V 3 phases 5 fils, 50/60HZ |
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquence (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge maximale (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

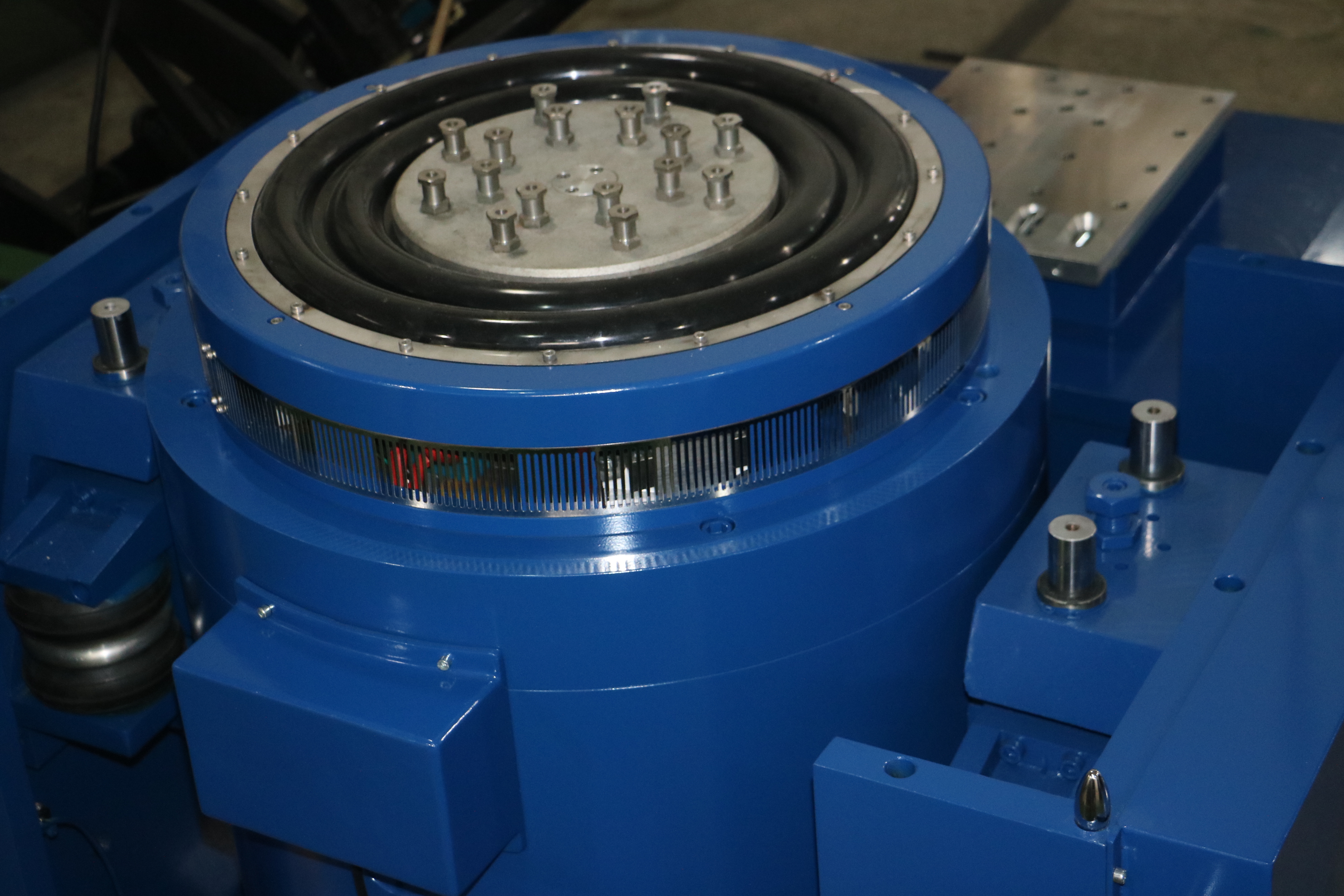

- Squelette dynamique bien conçu avec une fréquence de résonance axiale plus élevée.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
- Roulements à rouleaux de tige à culbuteur, rigidité composite droite et orientée vers l'importation, avec une forte capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'utilisation par vibration, avec installation mobile pratique.
- La technologie avancée du système mobile assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du roulement réduisent le ballonnement, augmentent la capacité de charge de la table de vibration et améliorent les performances à basse fréquence.
N'hésitez pas à nous contacter si vous avez des questions ou des besoins concernant le système de secoueur de vibration combiné de test climatique environnemental programmable de personnalisation.
