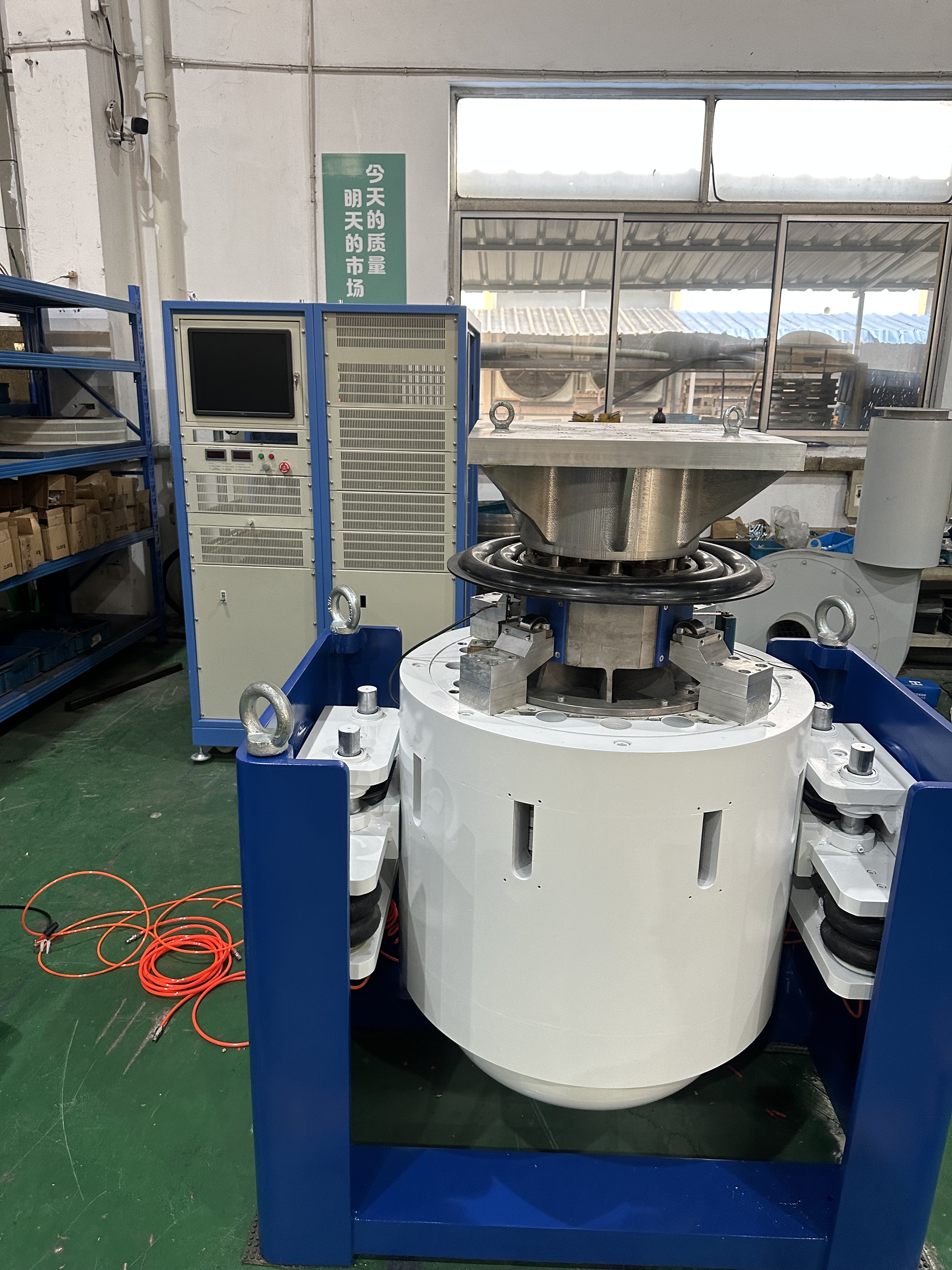

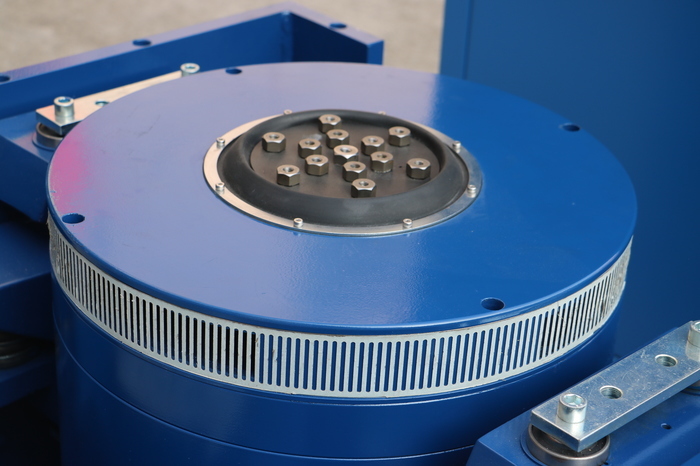

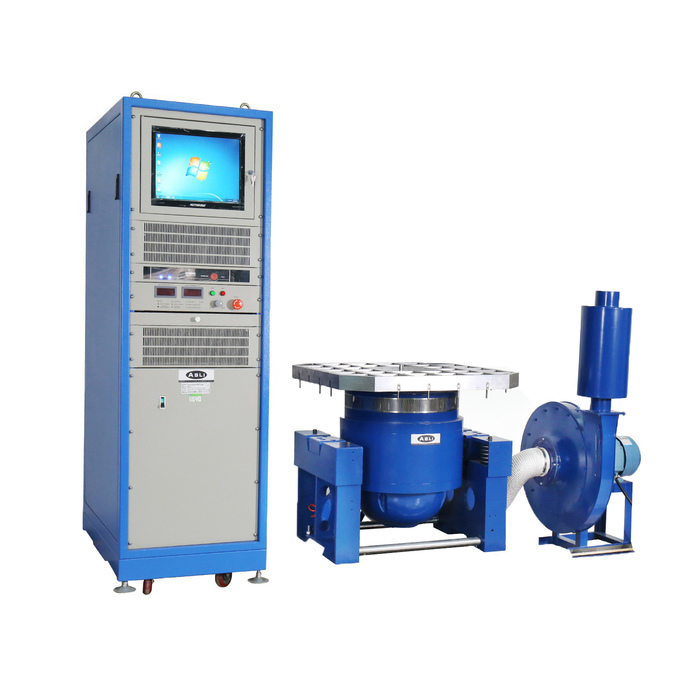

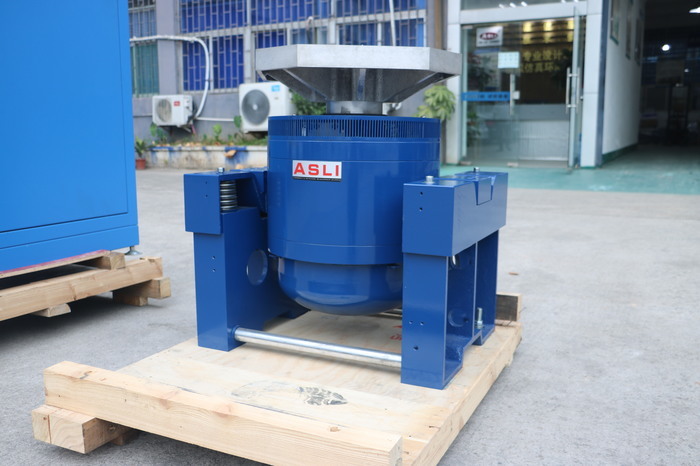

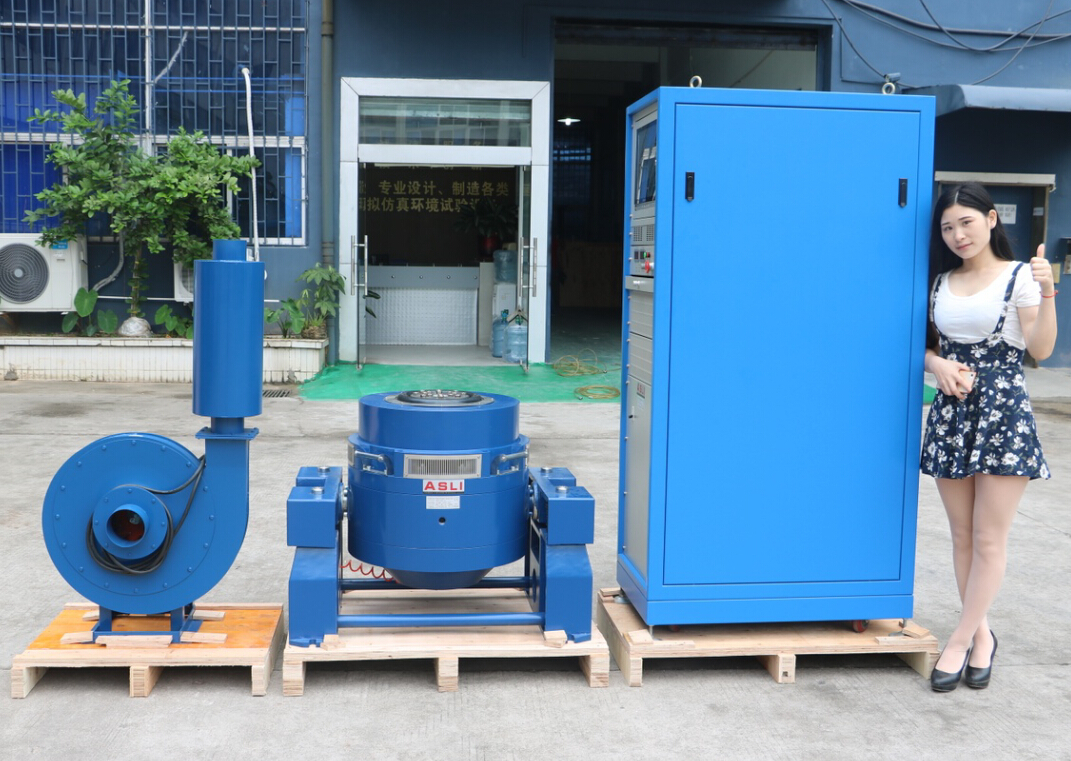

RTCA DO-227 UN68.3 Secoueur électrodynamique de vibrations verticales pour batteries
Terminologie utilisée dans diverses industries pour les secoueurs de vibrations :
Application :
Nous sommes fabricant de Secoueur électrodynamique de vibrations verticales produits de la série, adoptant la « structure à double circuit magnétique », les « cercles d'action squelettique auto-générés », le « Support aéroporté » et les « roulements à rouleaux et guidage linéaire », la technologie moderne avancée « d'isolation sur tourillons » et une technologie spéciale, peuvent être complétés dans les tests de vibrations sinusoïdales triaxiales X, Y, Z et les tests de vibrations aléatoires à large bande, à compléter par l'impulsion classique (demi-sinusoïdale, trapézoïdale, en dents de scie) et le test du spectre de réponse aux chocs. Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils électroménagers et d'autres domaines.
Paramètres techniques du testeur de vibrations haute fréquence électrodynamique :
| Modèle |
Sinus nominal Force (N) |
Aléatoire nominal Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) | Vitesse nominale (m/s) |
Déplacement nominal (p-p)mm |
Charge maximale (Kg) | Bobine mobile (Kg) |
Dimension de Bobine mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Caractéristiques du testeur de vibrations haute fréquence :
1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale d'étage plus élevée.
2. Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3. Roulements à rouleaux de tige de bascule droits et corps composite orienté vers l'importation, capacité de charge excentrique.
4. Fondation d'isolation sur tourillons dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5. Technologie de pointe se déplaçant autour du système pour garantir la haute fiabilité du cercle dynamique.
6. Nouvelle conception de conduit et amélioration de l'effet de refroidissement.
7. Raideur statique, petite sphère de roulement de raideur dynamique, augmentant la capacité de la table de vibration, améliorant les performances à basse fréquence.
caractéristiques du support horizontal : (facultatif)
1. Dans le petit banc de chargement pour réaliser une accélération et une fréquence de fonctionnement plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de la machine.
2. Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, pratique à installer et à régler.
3. Piste de pression statique, en forme de V, avec une capacité de résistance à la pente et de résistance au biais de chargement.
Pompe à huile intégrée, bonne structure et facile à utiliser.
paramètres techniques de l'extenseur horizontal :
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

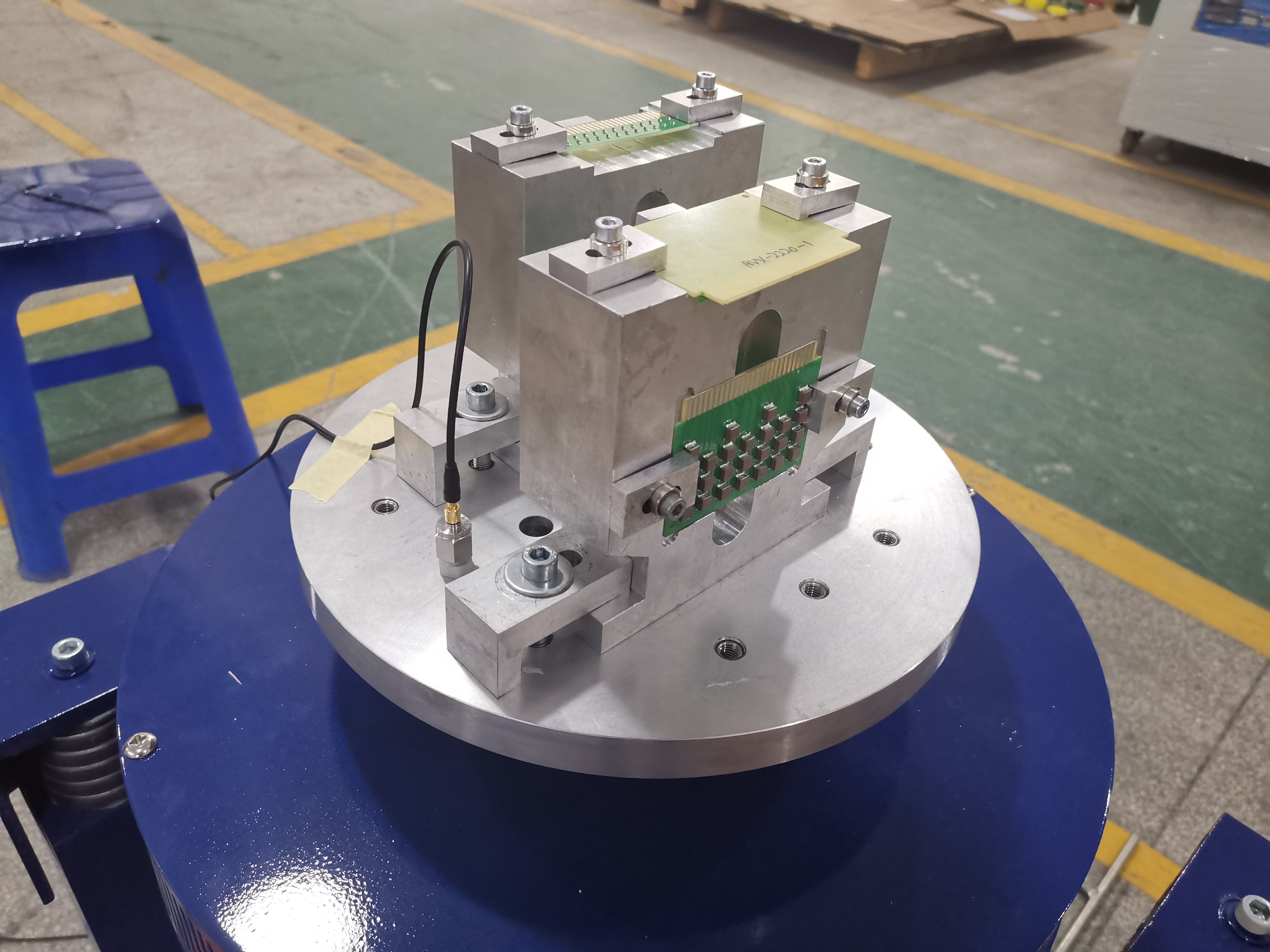

caractéristiques du banc étendu vertical :
VT banc étendu vertical et pinces spécifiées, calculées avec précision, conception élaborée, pour garantir au client les meilleures performances en fonction d'une structure parfaite, d'un matériau de haute qualité
et de fabrication.
paramètres techniques de l'extenseur vertical :
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Banc rond) | 220 | 350 | Φ1200 |
Si vous avez des demandes relatives à SRTCA DO-227 UN68.3 Secoueur électrodynamique de vibrations verticales pour batteries, n'hésitez pas à me contacter.
