vibration test equipment ES-10.pdf
Équipement d'essai de vibrations électromagnétiques horizontales et verticales sur les axes XYZ, vibrations aléatoires
Application
Le shaker à vibrations haute fréquence adopte la 'structure à double circuit magnétique', les 'cercles d'action squelettiques auto-générés', le 'support aéroporté' et les 'roulements à rouleaux et guidage linéaire', la technologie moderne avancée 'd'isolation sur tourillon' et une technologie spéciale, peut être complété dans les tests de vibrations sinusoïdales sur les trois axes X, Y, Z et les tests de vibrations aléatoires à large bande, à compléter par l'impulsion classique (demi-sinusoïdale) et le test du spectre de réponse aux chocs. Il est largement utilisé dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
(1) Force nominale : force sinusoïdale 10000N ; force aléatoire 10000N ; force de choc 20000N ;
(2) Plage de fréquences : 3 Hz à 3000 Hz, fréquence fixe, balayage aller-retour, sinusoïdale, aléatoire, choc
(3) Mode de balayage de fréquence : linéaire, logarithmique, balayage aller-retour, fréquence fixe
(4) Nombre de balayages de fréquence : 1 à 32767
(5) Durée du balayage de fréquence : fréquence fixe/unique 1-3600 minutes, les courbes de balayage de fréquence peuvent être affichées.
(6) Accélération maximale : 1000 m/s2 (sans charge)
(7) Vitesse maximale : 1,8/s
(8) Déplacement maximal : 51 mmp-p (sans charge), double pic
(9) Déplacement d'impact : 51 mm
(10) Poids de la bobine mobile : 14 kg
(12) Onde de vibration : sinusoïdale, aléatoire, choc
(13) Diamètre de la bobine mobile : Φ240 mm
(14) Dimension du système de vibration : L1060xH750xP845mm
(15) Poids du système de vibration : 960 KG

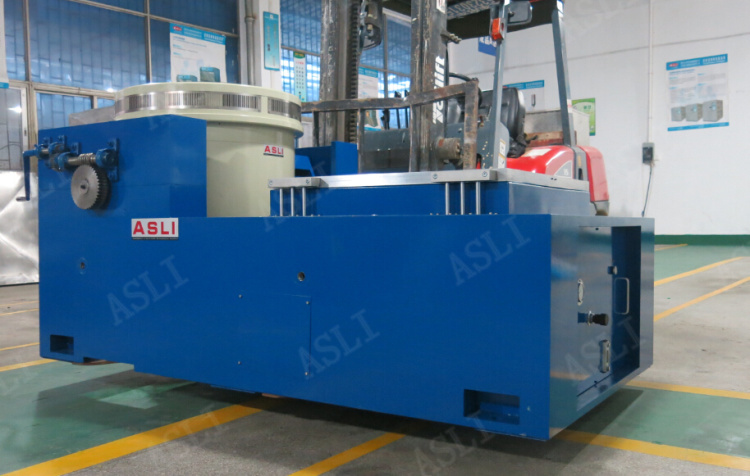

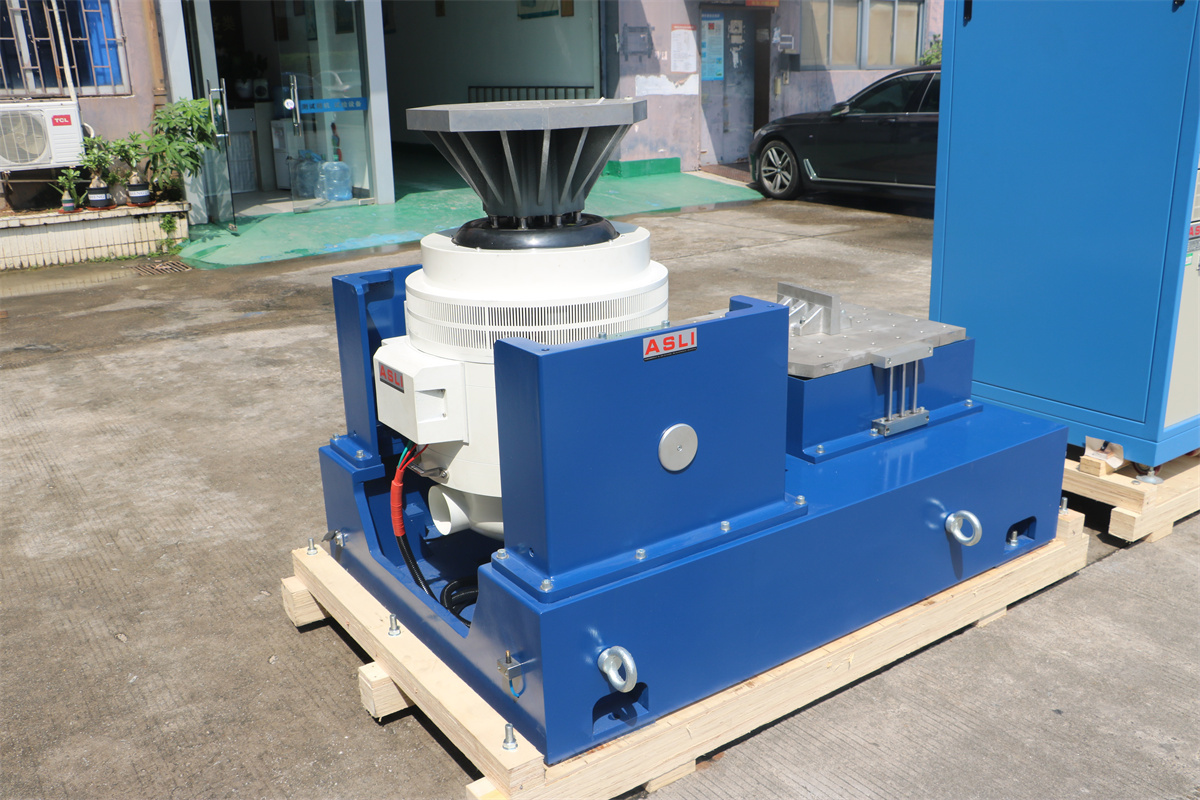

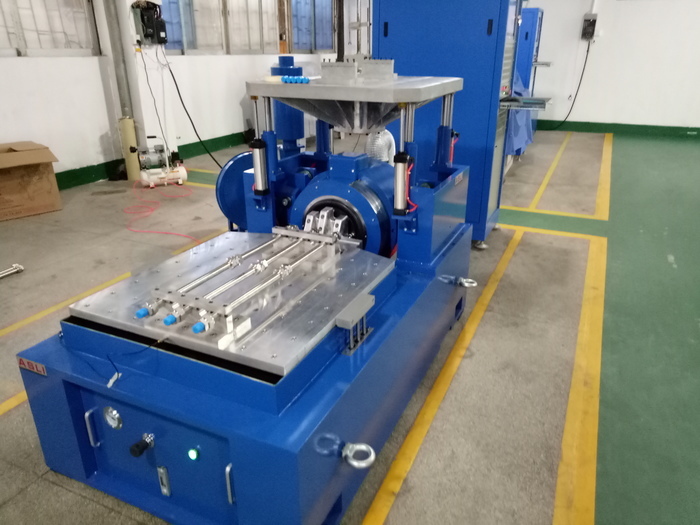

(16) Table d'extension verticale de 600 mm * 600 mm et table coulissante horizontale de 600 * 600 mm
Paramètres techniques :
| Nom | Table de vibration d'emballage/Testeur de table de vibration pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Déplacement nominal (p-p)mm | Charge maximale (Kg) | bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

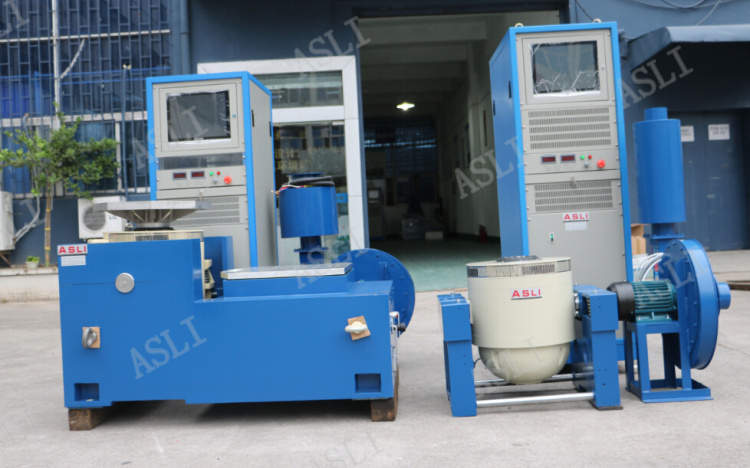

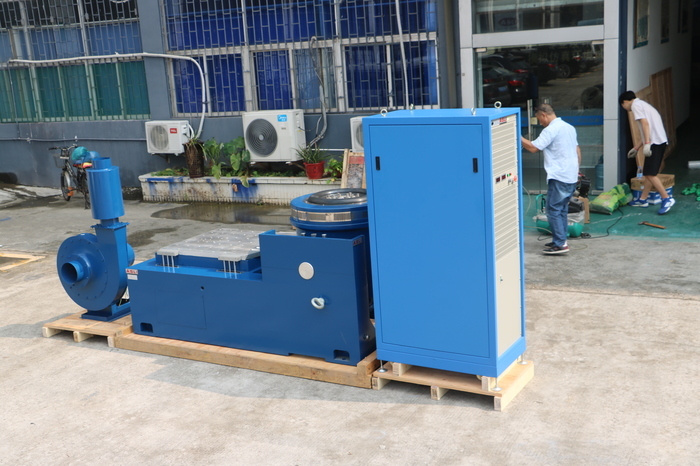

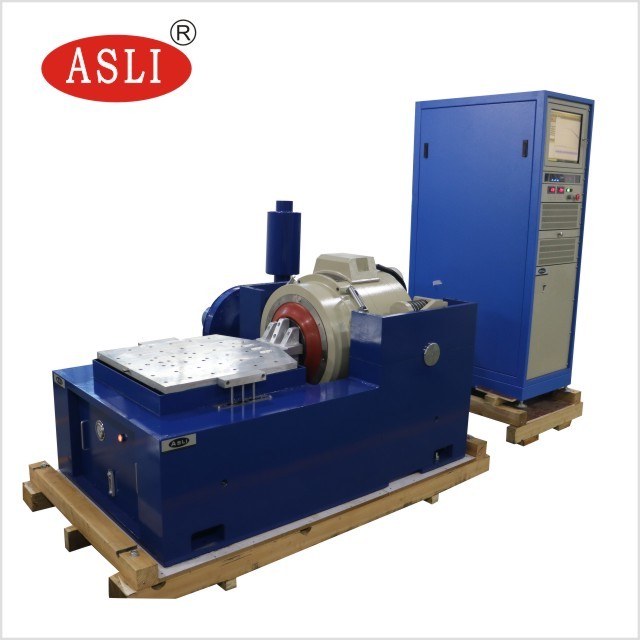

(1) Générateur de vibrations 1 jeu
(2) Contrôleur de vibrations 1 jeu
(3) Chambre de connexion de communication 1 jeu
(4) Amplificateur de puissance DA-10 1 jeu
(5) Alimentation d'excitation 1 pc
(7) Logiciel de pilotage 1 jeu
(8) Système de refroidissement 1 jeu
(9) Ordinateur industriel 1 jeu
(10) Imprimante couleur 1 pc (en option)
(11) Capteur d'accélération (inclure la ligne de sortie) 1 pc
(12) Dispositif de fixation de vibration 1 jeu (en option, selon l'échantillon de test
Contrôleur de vibrations numérique
Le contrôleur de vibrations est la dernière conception de notre société
qui adopte un système distribué de pointe international
architecture, et son cœur est le dernier processeur haute vitesse à virgule flottante 32 bits de la série TMS320
de la société TI. Le rapport de test est généré automatiquement dans
Microsoft Word. Pendant ou après le test, le
rapport de test peut être modifié, puis généré
automatiquement ou manuellement.
1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale d'étage plus élevée.
