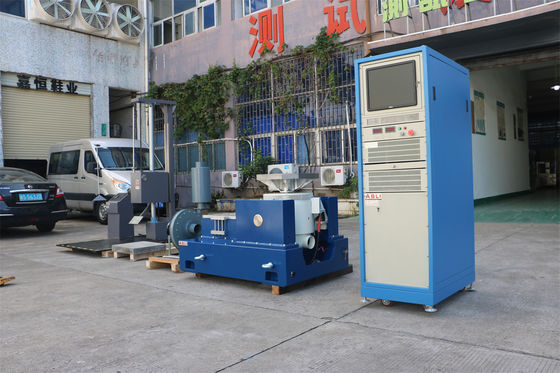

Système d'essai de vibration haute fréquence électro-dynamique
équipement d'essai de vibration ES-20.pdf
Pourquoi les essais de vibration sont-ils nécessaires ?
Il n'est pas difficile de comprendre que les vibrations peuvent influencer la durabilité et la fiabilité des systèmes ou des structures mécaniques et causer des problèmes tels que des dommages, des arrêts anormaux et des défaillances catastrophiques. La mesure des vibrations est une contre-mesure importante pour éviter que ces problèmes ne se produisent.

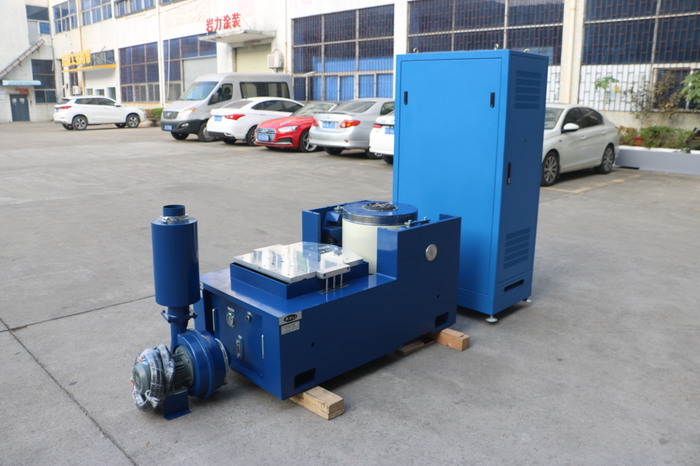

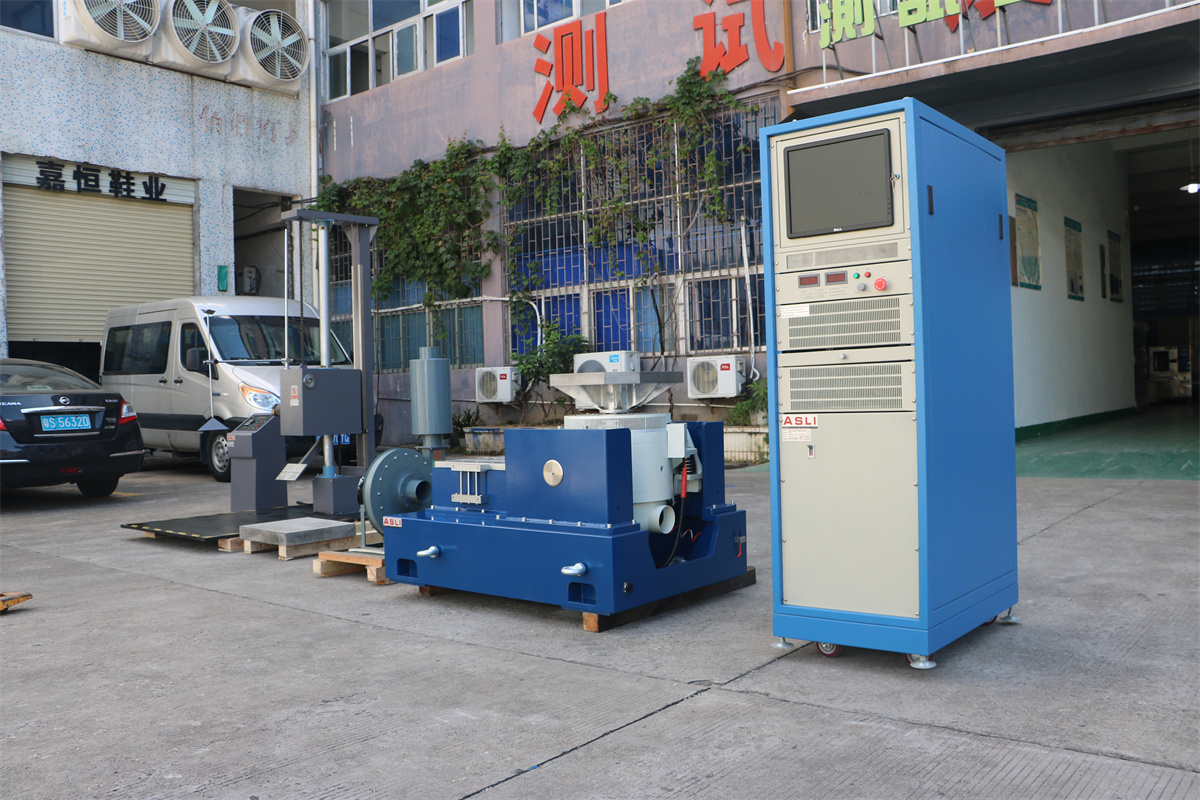

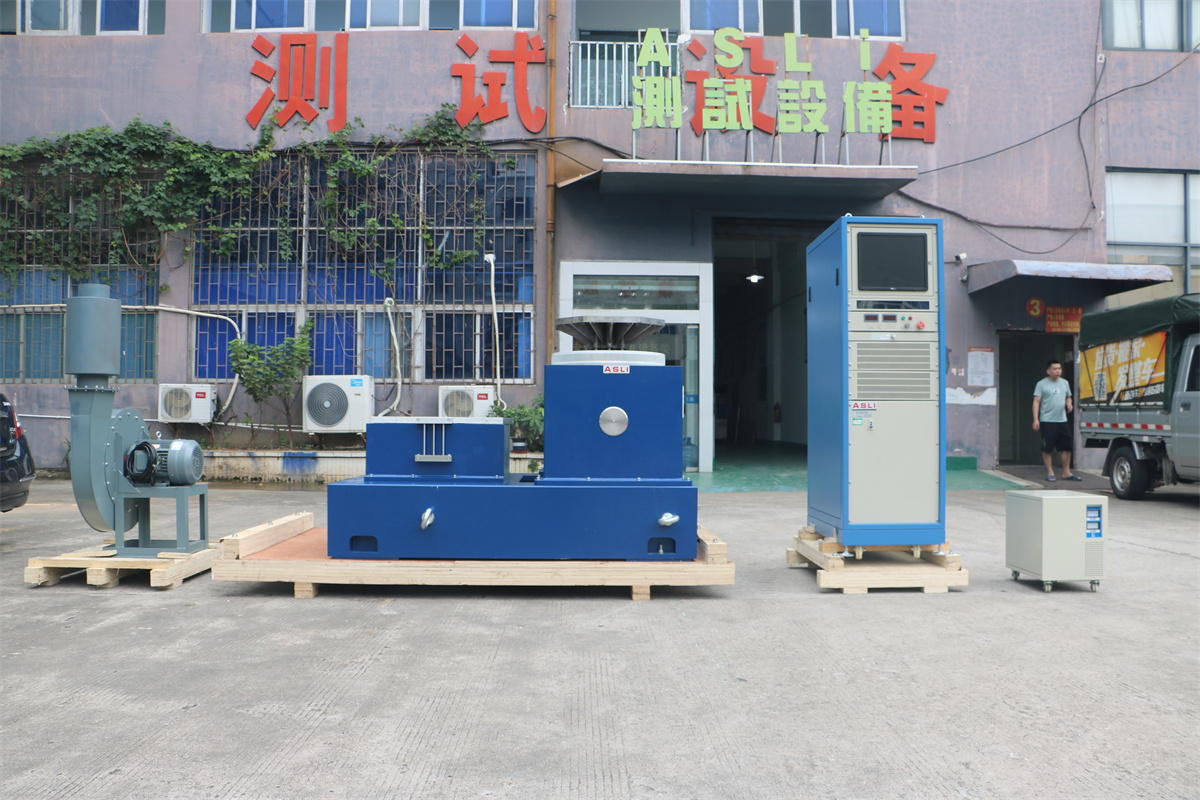

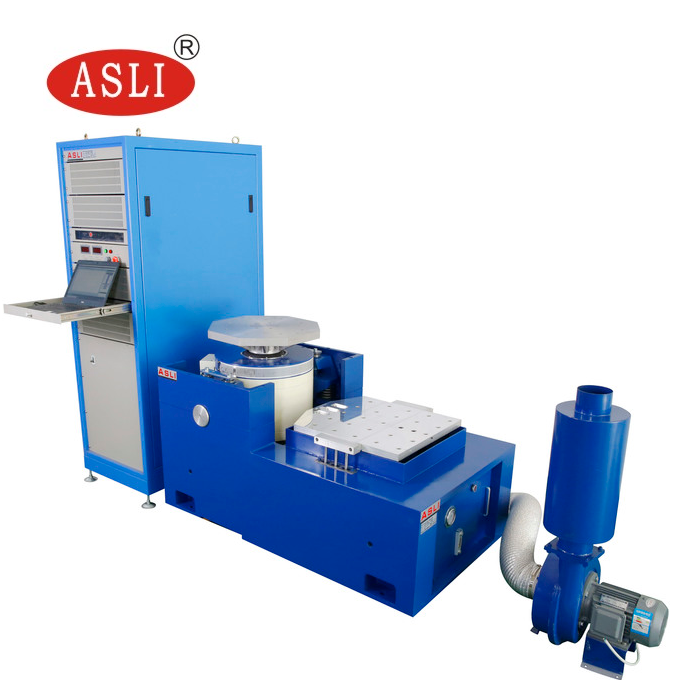

Composition du système d'essai

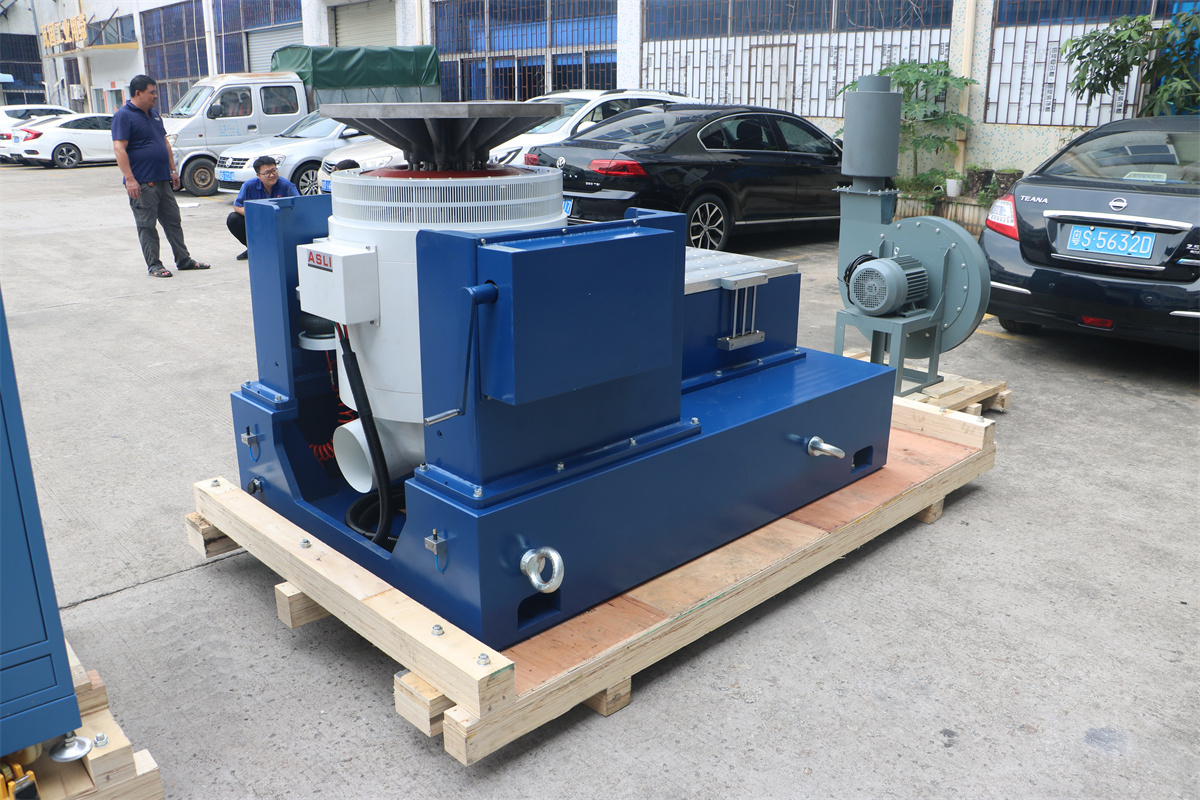

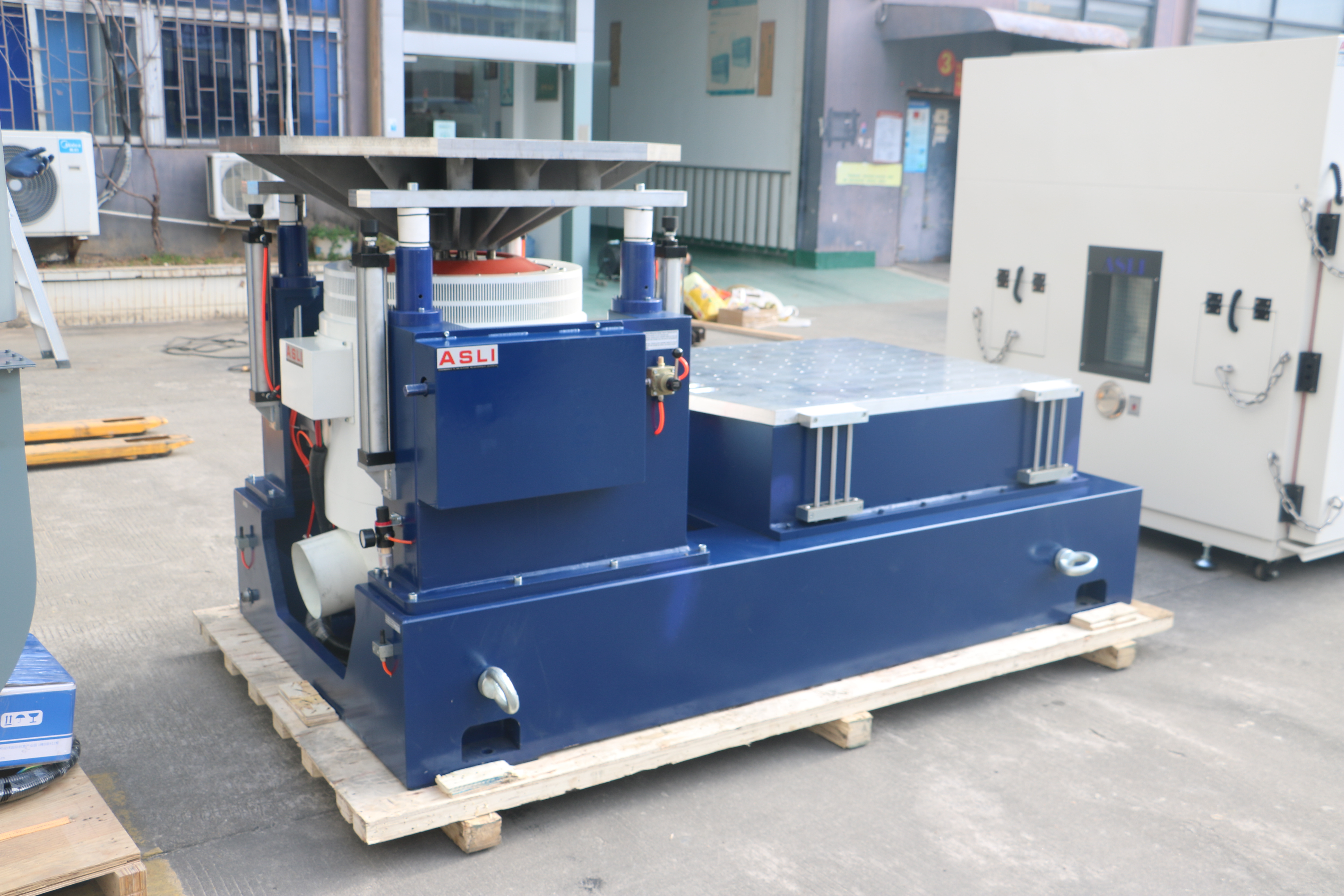

1. Générateur de vibrations horizontal monobloc
2. Table d'extension verticale
3. Ventilateur de refroidissement avec silencieux
4. Amplificateur de puissance à découpage numérique
5. Instrument de mesure et de contrôle des vibrations multifonctionnel.
Spécification
| Nom | Système d'essai de vibration haute fréquence électro-dynamique | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge maximale (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Si vous avez des doutes ou des besoins concernant le système d'essai de vibration haute fréquence électro-dynamique, n'hésitez pas à nous contacter.
