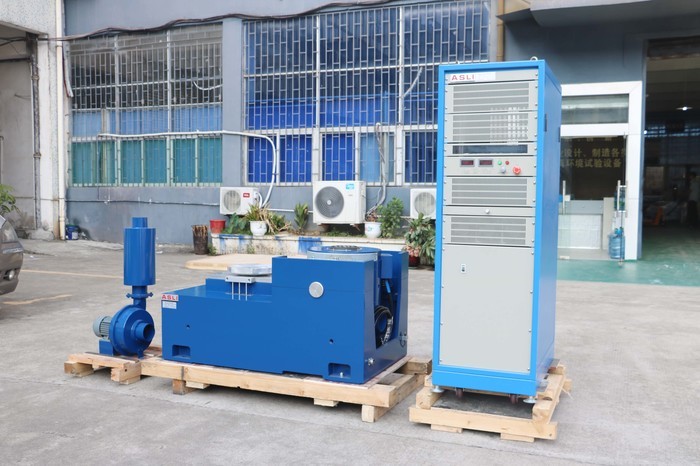

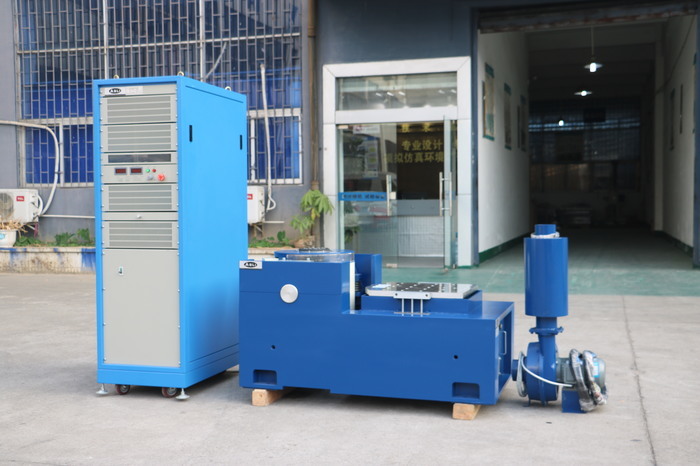

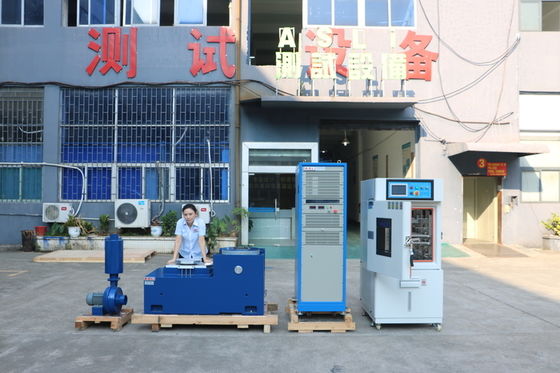

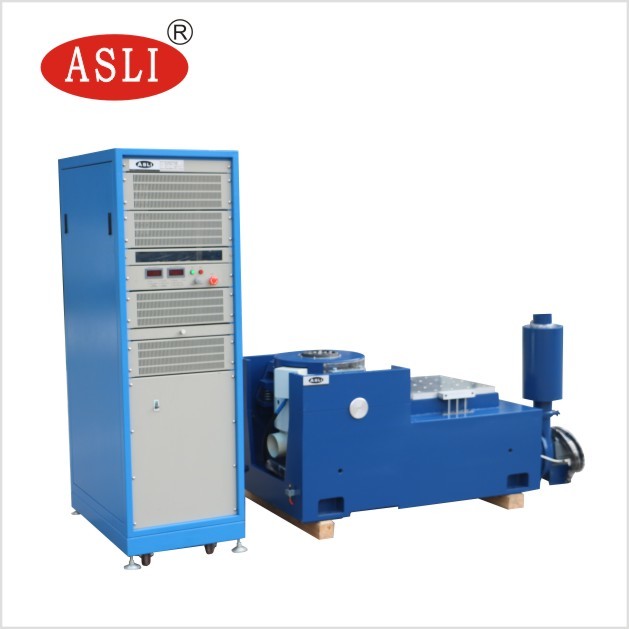

Banc d'essai de vibrations à shaker électrodynamique haute fréquence

High Frequency Vibration Test Stand ES-30.pdf

Banc d'essai de vibrations à shaker électrodynamique haute fréquence

Application :

Nous sommes fabricant de produits de la série de shakers de vibrations électrodynamiques haute fréquence, ayant adopté la « structure à double circuit magnétique », les « cercles d'action squelettiques auto-générés », le « Support aéroporté » et les « roulements à rouleaux et guidage linéaire », la technologie moderne avancée « d'isolation sur tourillon » et une technologie spéciale, peuvent être réalisés des essais de vibrations sinusoïdales triaxiales X, Y, Z et des essais de vibrations aléatoires à large bande, à réaliser par les impulsions classiques (demi-sinusoïdale, trapézoïdale, en dents de scie) et les essais de spectre de réponse aux chocs. Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils électroménagers et d'autres domaines.

Paramètres techniques du testeur de vibrations électrodynamiques haute fréquence :

Caractéristiques du shaker de vibrations :

1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale d'étage plus élevée.

2. Double circuit magnétique, faible fuite de flux magnétique, structure compacte et rationnelle.

3. Roulements à rouleaux de tige oscillante droits et corps composite orienté vers l'importation, orientation de la rigidité, capacité de charge excentrique.

4. Fondation d'isolation sur tourillon dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.

5. Technologie de pointe se déplaçant autour du système pour garantir la haute fiabilité du cercle dynamique.

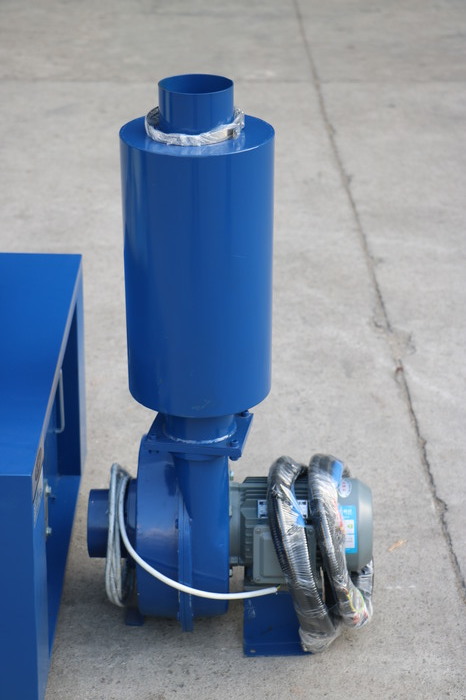

6. Nouvelle conception de conduit et amélioration de l'effet de refroidissement.

7. Rigidité statique, rigidité dynamique du petit ballon de roulement, augmentant la capacité de la table de vibration, améliorant les performances à basse fréquence.2-1 Paramètres techniques

(1) Force nominale : force sinusoïdale 3000N ; force aléatoire 3000N ; force d'impact 6000N ;

(2) Plage de fréquences : 3 Hz à 3500 Hz, fréquence fixe, balayage aller-retour, sinusoïdale, aléatoire, choc

(3) Mode de balayage de fréquence : linéaire, logarithmique, balayage aller-retour, fréquence fixe

(4) Nombre de balayages de fréquence : 1 à 32767

(5) Durée du balayage de fréquence : fréquence fixe/unique 1-3600 minutes, les courbes de balayage de fréquence peuvent être affichées.

(6) Accélération maximale ; 1000 m/s

2 ^{(sans charge)}(7) Vitesse maximale : 1,6 m/s

(8) Déplacement maximal : 25 mmp-p (sans charge), double pic

(9) Déplacement d'impact : 25 mm

(10) Poids de la bobine mobile : 3,5 kg

(11) Directions de vibration : verticale

(12) Onde de vibration : sinusoïdale, aléatoire, choc

(13) Diamètre de la bobine mobile : Φ150 mm

(14) Dimension du système de vibration : L750xH599xP680 mm

(15) Poids du système de vibration : 490 KG

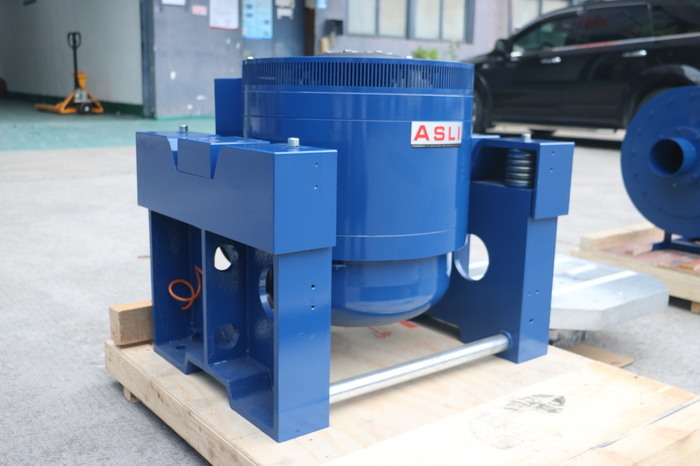

À propos du système de vibration

(1) Structure à double circuit magnétique pour garantir une intensité de champ magnétique élevée et réduire les fuites de flux ;

Une structure spéciale de démagnétisation peut réduire les fuites de flux en dessous de 1 mt

(2) Ressort en U, rouleaux et roulement linéaire pour une forte résistance à la charge de déflexion

(3) Des ressorts pneumatiques sont utilisés pour l'isolation des vibrations ; Le système de vibration fonctionne de manière stable même avec une charge lourde ;

pas besoin de fondation spéciale

(4) Des dispositifs de protection sont fournis pour la surchauffe, la surcharge, la surintensité, la surtension et

le dépassement du déplacement du testeur de vibrations ;

Dispositifs de protection du réseau électrique contre les surtensions, les sous-tensions, les phases manquantes ;

Alimentation d'entraînement, limitation de courant, démarrage progressif, surchauffe, court-circuit, protection contre les défauts de module

(5) Peut effectuer des tests environnementaux sinusoïdaux, aléatoires et d'impact

(6) Ce système nécessite peu de fluctuations de tension, ≤±10 % est OK

(7) Ce système nécessite peu de résistance de mise à la terre, ≤4Ω est OK

(8) Haute fiabilité, particulièrement adapté au fonctionnement de longue durée

Caractéristiques du support horizontal :

1. Dans un petit banc de chargement pour réaliser une accélération et une fréquence de fonctionnement plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.

2. Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.

3. Piste de pression statique, en forme de V, avec capacité de résistance à la pente et de résistance au chargement partiel.

Pompe à huile intégrée, bonne structure et fonctionnement facile.

Paramètres techniques de l'extenseur horizontal :

Modèle

Le banc étendu vertical VT et les pinces spécifiées, calculés avec précision, une conception élaborée, pour garantir au client d'acquérir les meilleures performances en fonction d'une structure parfaite, d'un matériau de haute qualité

et de fabrication.

Paramètres techniques de l'extenseur vertical :

Modèle
