Brand Name: ASLI
Model Number: ES-10
Place of Origin: Guangdong, Chine
Certification: CE,Third party calibration qualification report
Minimum Order Quantity: 1

Product Details


force sinusoïdale: 10000N Gamme de fréquences: 5 hertz à 3000Hz
Déplacement d'impact: 51 mm Poids de la bobine mobile: 14 kg
Vague de vibration: Sinus, aléatoire, choc Directions de vibration: Vibration verticale de Vibration+Horizontal
Méthode de contrôle: Amplificateur force aléatoire évaluée: 10000N
Accélération nominale: 1000m/s2 Vitesse nominale: 1,8 m / s
Max. Loading: 270 kg ou plus Diamètre mobile de bobine: Φ240
Fréquence axiale de premier ordre: 3500 Hz Type d'armure: Raideur légère et élevée
Voie de pression statique: Forme de v
Mettre en évidence

10000N Sine Force Vibration Shaker System

,

5 Hz to 3000Hz Vibration Test Machine

,

51mm Impact Displacement Electrodynamics Vibration Shaker

Product Description

Aperçu du produit

La machine d'essai de table vibrante électrodynamique verticale à haute fréquence est conçue avec une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aérien, des roulements à rouleaux, un guidage linéaire et une isolation de tourillon. Cette technologie moderne avancée permet d'effectuer des tests de vibration sinusoïdale sur trois axes X, Y et Z, des tests de vibration aléatoire à large bande, des tests d'impulsion classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs.

Ces systèmes sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.

Capacité de test : 5 Hz à 3000 Hz — Fréquence fixe, balayage aller-retour, tests sinusoïdaux, aléatoires et de choc.

Applications certifiées CE

Cette table vibrante à haute fréquence convient aux tests d'une large gamme de composants automobiles et électriques, notamment :

  • Dispositifs électroniques automobiles
  • Ensembles de compteurs de moteur
  • Batteries de stockage automobiles
  • Équipement électrique automobile
  • Moteurs automobiles
  • Batteries diélectriques solubles dans l'eau
  • Vannes de sécurité
  • Compresseurs de climatisation automobile
Spécifications techniques
Modèle Force sinusoïdale nominale (N) Force aléatoire nominale (N) Plage de fréquences (Hz) Accélération nominale (m/s²) Vitesse nominale (m/s) Déplacement nominal (p-p) mm Charge max. (Kg) Bobine mobile (Kg)
ES-3300030003–350010001,6251003,5Φ150
ES-3a300030003–35004001,6401209Φ230
ES-6600060003–350010001,6251806,5Φ230
ES-6a600060003–350010001,65125012Φ230
ES-1010000100003–300010001,85127014Φ240
ES-2020000200003–300010001,85130030Φ320
ES-3030000300003–280010001,85145040Φ450
ES-4040000400003–280010001,85150050Φ450
ES-5050000500003–270010001,85175050Φ450

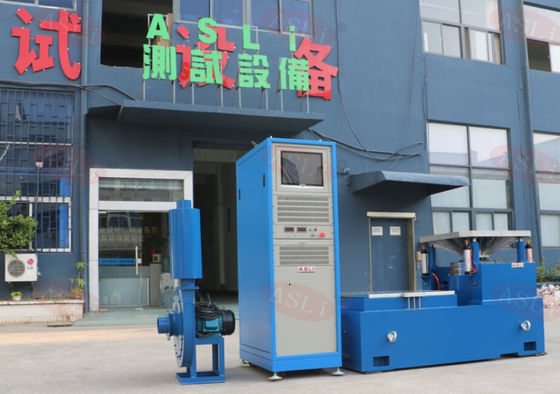

High Frequency Vertical Electrodynamics Vibration Shaker Table Test Machine — main unit front view
Caractéristiques principales

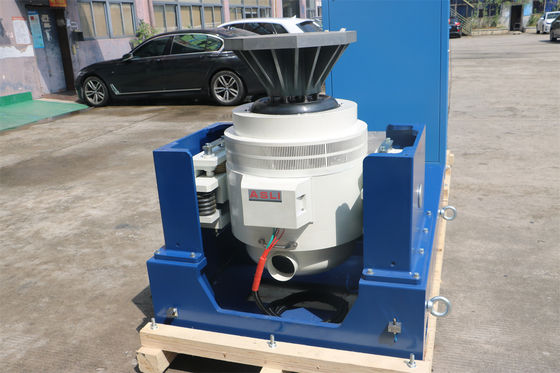

  1. Squelette de bobine mobile soigneusement conçu avec une fréquence de résonance axiale de premier ordre plus élevée.
  2. Armature légère, rigidité élevée et fréquence jusqu'à 3500 Hz.
  3. Contrôle par ligne de connexion informatique avec stockage immédiat des matériaux.
  4. Graphique de contrôle d'affichage pour une surveillance en temps réel.
  5. Conception à faible résistance et haute performance — haute efficacité, faible coût.
  6. Haute fiabilité avec faible taux de panne.
Extenseur vertical

Le banc d'extension vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtient les meilleures performances grâce à une structure parfaite, des matériaux de haute qualité et une fabrication supérieure.

Vertical expander accessory for vibration shaker table with extended bench and clamps
Extenseur horizontal

Dans un petit banc de chargement, l'extenseur horizontal réalise une accélération et une fréquence de travail plus élevées, améliorant la capacité de chargement et les performances de l'ensemble du banc de la machine.

  • Le banc horizontal et le banc de vibration sont de type intégral avec une structure parfaite, offrant une facilité d'installation et de réglage.
  • Piste à pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée.
  • Pompe à huile intégrée avec une bonne structure et une utilisation facile.
Horizontal expander accessory for vibration shaker table with V-shape static pressure track
Images détaillées
Close-up detail of vibration shaker table moving coil and armature assembly Vibration shaker table control panel and computer connection interface Vibration shaker table trunnion isolation and roller bearing detail Vibration shaker table linear guidance system close-up Vibration shaker table double magnetic circuit structure detail Vibration shaker table airborne support mechanism detail Vibration shaker table full assembly with vertical expander installed Vibration shaker table testing setup with specimen mounted on horizontal expander
Autres produits
Additional testing equipment product lineup from the manufacturer
Notre entreprise
Manufacturer facility and team for environmental and vibration testing equipment

Nous sommes un fabricant d'équipements de test de longue date. Au cours des 28 dernières années, nous nous sommes consacrés aux équipements de test environnementaux de simulation et aux machines de test de vibration et de choc mécaniques. La machine d'essai de table vibrante électrodynamique verticale à haute fréquence est l'un de nos produits phares, et nous avons obtenu la certification CE pour cette machine.

Emballage et livraison
Vibration shaker table packed for shipment with protective wrapping and wooden crate
Notre service
  1. Garantie de haute qualité.
  2. Expédition avec documents professionnels.
  3. Emballage selon votre demande, avec photo avant expédition.
  4. Réponse dans les 48 heures et solution fournie dans les 3 jours ouvrables.
  5. Service après-vente professionnel de nos ingénieurs.
  6. Période de garantie : 12 mois.
Exposition
Manufacturer exhibiting vibration shaker table test machine at an industry trade show
Si vous avez besoin de plus d'informations sur la machine d'essai de table vibrante électrodynamique verticale à haute fréquence, n'hésitez pas à nous contacter.

Product Highlights

La machine de test de table vibrante électrodynamique verticale à haute fréquence fournit une force sinusoïdale/aléatoire de 10 000 N, une plage de 5 à 3 000 Hz, un déplacement de 51 mm, une charge maximale de 270 kg. Comprend une armature légère à haute rigidité, une piste de pression statique en forme de V, des vibrations verticales et horizontales, des tests sinusoïdaux/aléatoires/chocs. Certifié CE, fabricant 28 ans, garantie 12 mois.
