Product Details
| Direction de vibration: | vibration verticale | force de vibration: | 20kn |
|---|---|---|---|
| Méthode de contrôle: | Contrôle informatique | Accélération: | 100g |
| Gamme de fréquences: | 3 ~ 3500Hz | Poids de la bobine mobile: | 30 kg |
| Type de puissance: | Électronique | Force sinusoïdale nominale: | 10000n (ES-10), 20000n (ES-20), 30000n (ES-30), 40000n (ES-40) |
| Accélération nominale: | 1000m/s2 | Vitesse nominale: | 1,8 m / s |
| Délocalisation nominale: | 70 mm (ES-10), 80 mm (ES-20), 11100 mm (ES-30), 100 mm (ES-40) | Chargement maximum: | 270kg (ES-10), 300 kg (ES-20), 450 kg (ES-30), 500kg (ES-40) |
| Poids de la bobine mobile: | 14 kg (ES-10), 30kg (ES-20), 40kg (ES-30), 50kg (ES-40) | Dimension de bobine mobile: | Φ240 mm (ES-10), φ320mm (ES-20), φ450mm (ES-30, ES-40) |
| Gamme de fréquences: | 3-3000Hz (ES-10, ES-20), 3-2800Hz (ES-30, ES-40) | ||
| Mettre en évidence |
20KN Vibration Test Machine,ISTA 3A Vibration Shaker System,100g Vibration Test Equipment |
||
Product Description

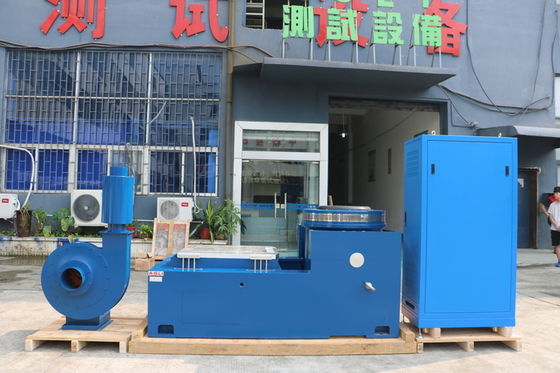

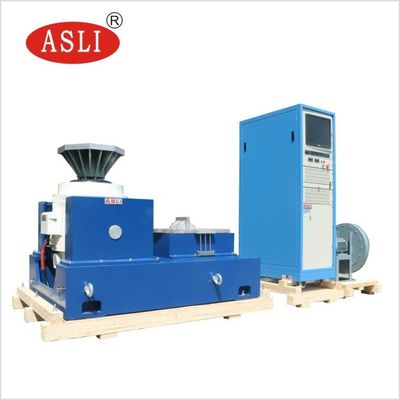

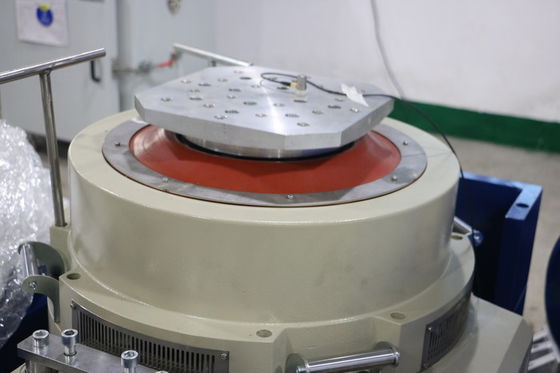

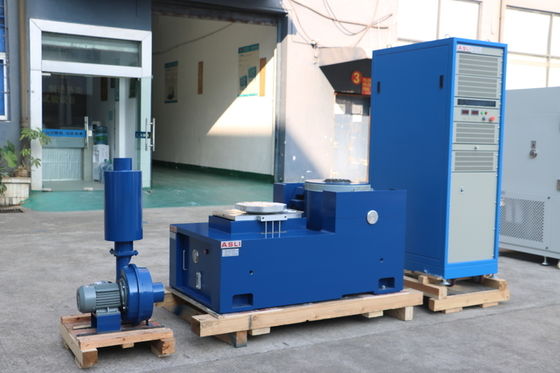

La machine d'essai de vibration électromagnétique haute fréquence horizontale et verticale est conçue pour les tests environnementaux de vibration et de choc des produits, le criblage de stress environnemental et les tests de fiabilité. Elle répond aux besoins critiques de test dans les secteurs de l'aérospatiale, des communications, de l'électronique, de l'électricité, des appareils électroménagers et des industries connexes. Cette plateforme de test est conforme aux principales normes internationales, notamment les spécifications IEC, MIL-STD, JIS et ASTM.
| Modèle | ES-10 | ES-20 | ES-30 | ES-40 |
|---|---|---|---|---|
| Force sinusoïdale nominale (N) | 10000 | 20000 | 30000 | 40000 |
| Plage de fréquences (Hz) | 3–3000 | 3–3000 | 3–2800 | 3–2800 |
| Accélération nominale (m/s²) | 1000 | 1000 | 1000 | 1000 |
| Vitesse nominale (m/s) | 1.8 | 1.8 | 1.8 | 1.8 |
| Déplacement nominal (p-p) mm | 70 | 80 | 11100 | 100 |
| Charge max. (Kg) | 270 | 300 | 450 | 500 |
| Bobine mobile (Kg) | 14 | 30 | 40 | 50 |
| Dimension de la bobine mobile (mm) | ⌀240 | ⌀320 | ⌀450 | ⌀450 |
- Le système de suspension flexible et le guidage en ligne droite offrent une forte capacité de charge, d'excellentes performances de guidage et une grande stabilité.
- L'airbag central de charge offre une rigidité statique élevée et une faible rigidité dynamique, garantissant une forte capacité de charge et des performances dynamiques exceptionnelles.
- Le diagnostic d'auto-examen rapide et la protection en chaîne garantissent une sécurité et une fiabilité élevées.
- Le dispositif d'isolation et d'amortissement par airbag élimine le besoin d'une fondation spéciale, reproduit parfaitement les ondes de vibration et réduit la transmission des vibrations.
- Fournit différentes plateformes d'extension horizontales et verticales pour des configurations de test polyvalentes.
- Compatible avec tous les types de contrôleurs de vibration pour un fonctionnement simple et direct.
- Le petit banc de charge permet une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances globales du banc de la machine.

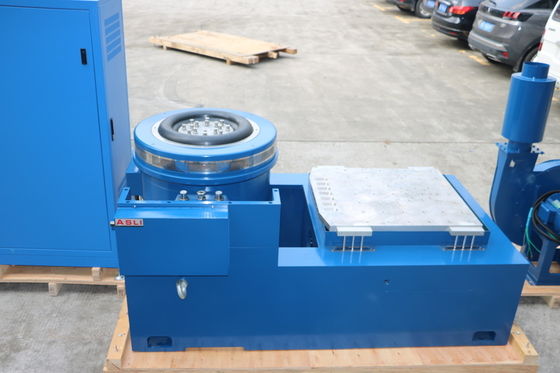

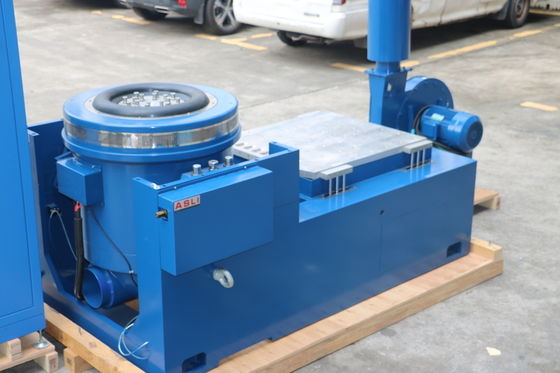

- Le banc horizontal et le banc de vibration sont intégrés en une seule unité avec une structure robuste, ce qui rend l'installation et le réglage pratiques.
- La piste de pression statique avec une conception en V offre une capacité de résistance à la pente et à la charge biaisée.
- La pompe à huile intégrée offre une conception bien structurée et une utilisation facile.
Pour mieux assurer la sécurité de vos marchandises, des services d'emballage professionnels, respectueux de l'environnement, pratiques et efficaces sont fournis. L'emballage comprend d'abord un film PP, puis une mousse de 10 mm entre la machine et le boîtier, avec un boîtier standard en contreplaqué d'exportation à l'extérieur.
Nous sommes un fabricant d'équipements de test de longue date avec 28 ans d'expérience dédiés aux équipements de test environnementaux de simulation et aux machines de test de vibration et de choc mécaniques. Le testeur de vibration haute fréquence 3 axes horizontal et vertical est l'un de nos produits phares, et nous avons obtenu la certification CE pour cette machine.
R : D'abord un film PP, puis une mousse de 10 mm entre la machine et le boîtier, et à l'extérieur un boîtier standard en contreplaqué d'exportation.
R : T/T 50% à titre d'acompte, et 50% avant la livraison. Nous vous montrerons les photos des produits et des emballages avant que vous ne payiez le solde.
R : EXW, FOB, CIF, DDU, DAP, DDP.
R : Généralement, cela prendra 30 à 60 jours après réception de votre paiement anticipé. Le délai de livraison spécifique dépend des articles et de la quantité de votre commande.
Si vous avez besoin de plus d'informations sur la machine d'essai de vibration électromagnétique haute fréquence horizontale et verticale, n'hésitez pas à nous contacter.
