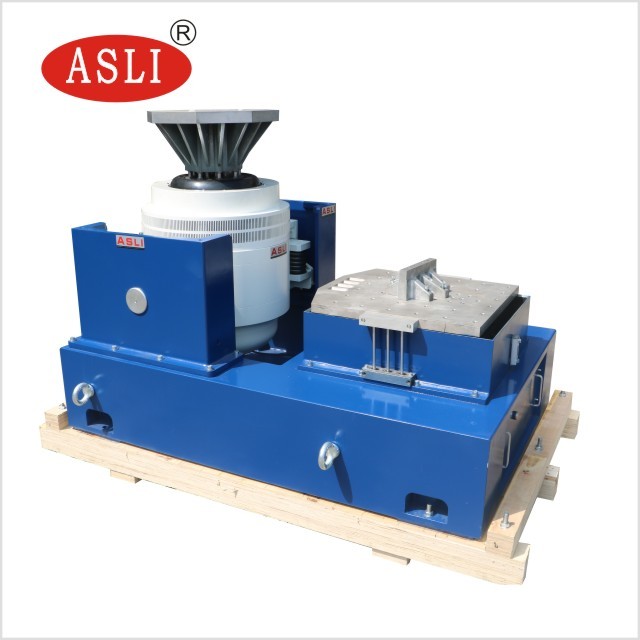

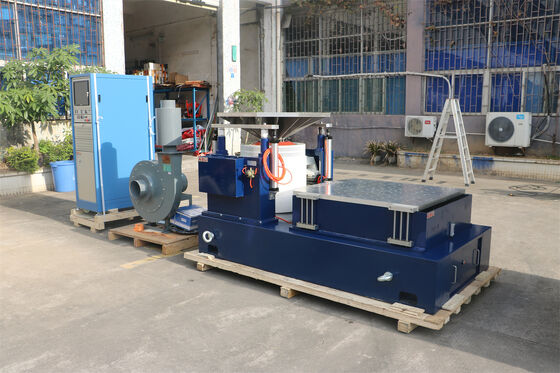

Équipement de test de vibration sur les axes XYZ conforme à la norme ANSI C 136.31 pour les lampadaires
Application
Le vibreur à haute fréquence adopte la technologie avancée et spéciale de 'double circuit magnétique', 'cercles d'action de squelette auto-générés', 'support aéroporté' et 'roulements à rouleaux et guidage linéaire', 'isolation de tourillon', et peut effectuer des tests de vibration sinusoïdale sur trois axes X, Y, Z et des tests de vibration aléatoire à large bande, ainsi que des tests de réponse aux chocs et des impulsions classiques (demi-sinusoïdales). Il est largement utilisé dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les appareils électroménagers et d'autres domaines.
Paramètres principaux :
(1) Force nominale : force sinusoïdale 10000N ; force aléatoire 10000N ; force de choc 20000N ;
(2) Plage de fréquences : 3Hz à 3000Hz, fréquence fixe, balayage aller-retour, sinusoïdale, aléatoire, choc
(3) Mode de balayage de fréquence : linéaire, logarithmique, balayage aller-retour, fréquence fixe
(4) Nombre de balayages de fréquence : 1 à 32767
(5) Durée du balayage de fréquence : fréquence fixe/unique 1-3600 minutes, les courbes de balayage de fréquence peuvent être affichées.
(6) Accélération max. 1000m/s2 (sans charge)
(7) Vitesse max. : 1,8/s
(8) Déplacement max. : 51mm crête-à-crête (sans charge), double crête
(9) Déplacement d'impact : 51mm
(10) Poids de la bobine mobile : 14kg
(12) Onde de vibration : sinusoïdale, aléatoire, choc
(13) Diamètre de la bobine mobile : Φ240 mm
(14) Dimensions du système de vibration : L1060xH750xP845mm
(15) Poids du système de vibration : 960KG
(16) Expander vertical 600mm*600mm et table de glissement horizontale 600*600mm
Paramètres techniques :
| Nom | Table de vibration d'emballage / Testeur de table de vibration pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Déplacement nominal (crête-à-crête) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimensions de la bobine mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
(1) Générateur de vibration 1 jeu
(2) Contrôleur de vibration 1 jeu
(3) Chambre de connexion de communication 1 jeu
(4) Amplificateur de puissance DA-10 1 jeu
(5) Alimentation d'excitation 1 pc
(7) Logiciel de pilotage 1 jeu
(8) Système de refroidissement 1 jeu
(9) Ordinateur industriel 1 jeu
(10) Imprimante couleur 1 jeu (en option)
(11) Capteur d'accélération (avec câble de sortie) 1 pc
(12) Gabarit de vibration 1 jeu (en option, selon l'échantillon de test
Caractéristiques :
N'hésitez pas à nous contacter si vous avez des doutes ou des besoins concernant l'équipement de test de vibration sur les axes XYZ conforme à la norme ANSI C 136.31 pour les lampadaires
