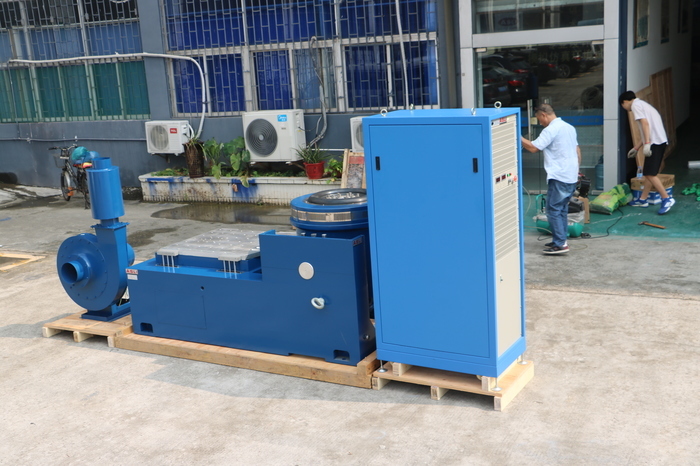

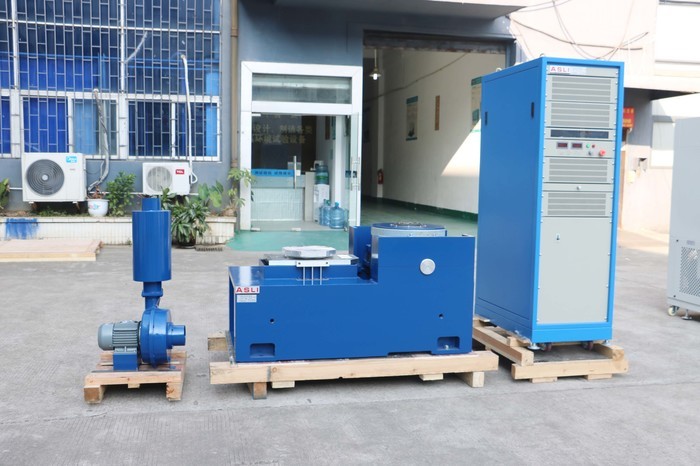

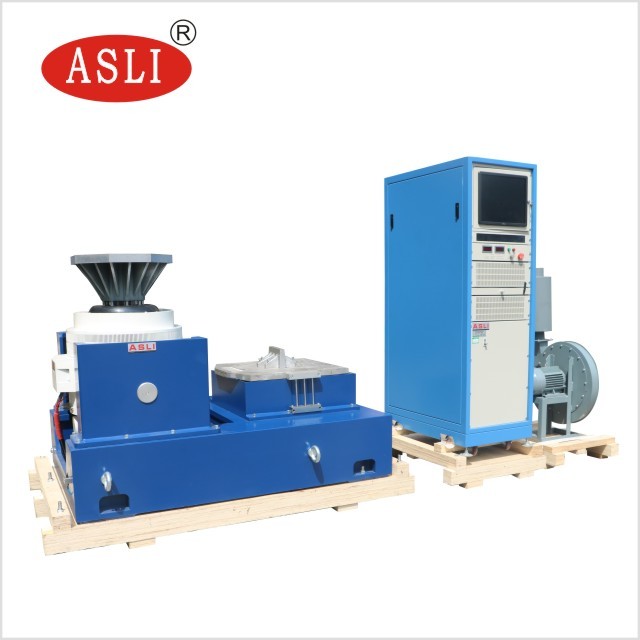

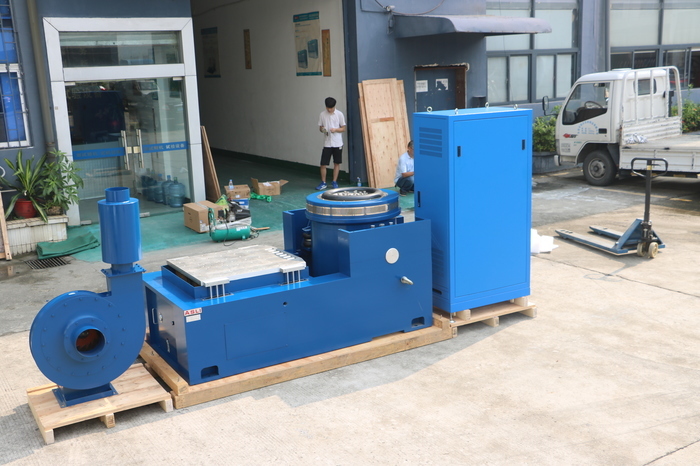

Machine d'essai de vibrations et de qualification de transport MIL STD 810G
Application :
Nous sommes un fabricant de produits de la série de vibrations électriques, ayant adopté la « structure à double circuit magnétique », les « cercles d'action squelettiques auto-générés », le « support aéroporté » et les « roulements à rouleaux et guidage linéaire », la technologie moderne avancée « d'isolation à tourillon » et une technologie spéciale, peuvent être complétés dans les tests de vibrations sinusoïdales triaxiales X, Y, Z et les tests de vibrations aléatoires à large bande, à compléter par les impulsions classiques (demi-sinusoïdale, trapézoïdale, en dents de scie) et le test du spectre de réponse aux chocs. Le testeur de vibrations haute fréquence est largement utilisé dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils électroménagers et d'autres domaines.
Caractéristiques de l'équipement d'essai de vibrations électrodynamiques CE :
1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale d'étage plus élevée.
2. Double circuit magnétique, faible fuite de flux magnétique, structure compacte et rationnelle.
3. Roulements à rouleaux de tige oscillante droits et orientation composite orientée vers l'importation, capacité de charge excentrique.
4. Fondation d'isolation à tourillon dédiée à l'utilisation d'hormones, la commodité de l'installation mobile.
5. Technologie de pointe se déplaçant autour du système pour garantir la haute fiabilité du cercle dynamique.
6. Nouvelle conception de conduit et amélioration de l'effet de refroidissement.
7. Rigidité statique, rigidité dynamique du petit ballon de roulement, augmentant la capacité de charge de la table de vibration, améliorant les performances à basse fréquence.
Équipement de laboratoire certifié CE, équipement d'essai de vibrations électrodynamiques conforme à la norme CEI 60068 Paramètres techniques :
| Modèle |
Nominal Sinus Force (N) |
Nominal Aléatoire Force (N) |
Fréquence Plage (Hz) |
Nominal Accélération (m/s2) |
Nominal Vitesse (m/s) |
Nominal Déplacement (p-p)mm |
Charge maximale (Kg) |
Bobine mobile (Kg) |
Dimension de Bobine mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

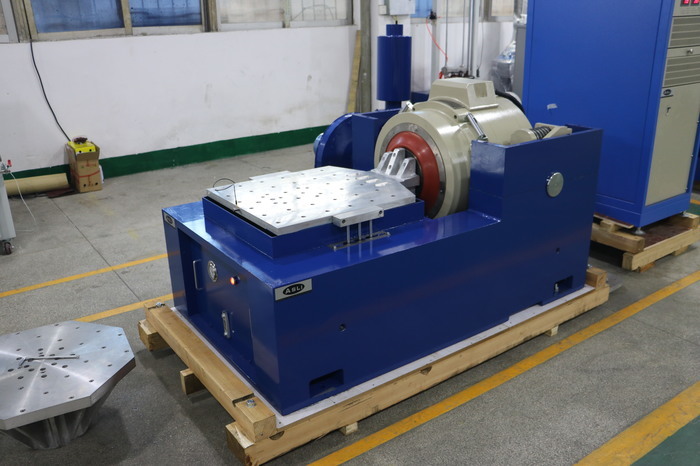

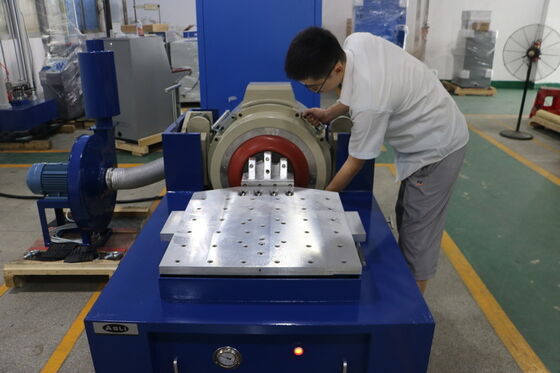

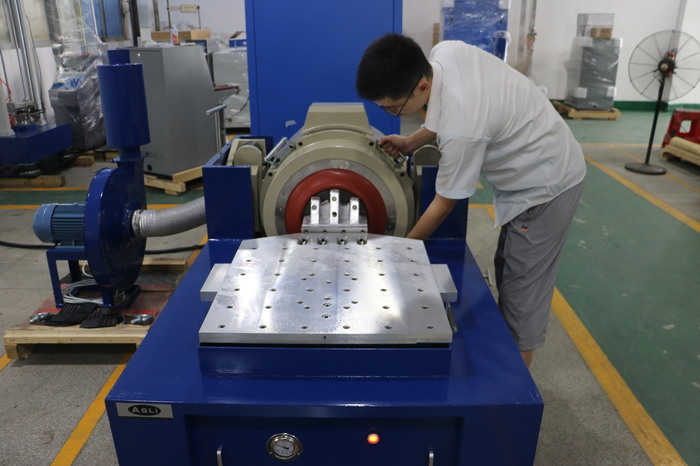

Caractéristiques du support horizontal :
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de fonctionnement plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.
Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, pratique à installer et à régler.
Paramètres techniques de l'extenseur horizontal :
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Caractéristiques du banc étendu vertical :
Le banc étendu vertical VT et les pinces spécifiées, calcul précis, conception élaborée, pour garantir au client les meilleures performances en fonction d'une structure parfaite, de matériaux et de fabrication de haute qualité.
Paramètres techniques de l'extenseur vertical :
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Banc rond) | 220 | 350 | Φ1200 |
Emballage & Expédition : caisse en bois d'exportation standard, caisse en contreplaqué ou selon les exigences du client.
Garantie : garantie gratuite d'un an pour l'ensemble de la machine, maintenance à vie.
Service après-vente : retour d'information dans les 8 heures après réception de l'appel ou de l'e-mail.
Service : service OEM, service de conception, service d'étiquette d'acheteur.
Principaux produits ASLi : chambres environnementales, chambre de température (humidité), chambre PCT /Hast (chambre d'essai de contrainte hautement accélérée), chambre ESS, chambre de stabilité Walk in, four à vide, chambre d'altitude, système d'essai de vibrations, testeur de chocs mécaniques, chambre de vibrations combinée environnementale, etc.
FAQ :
1. Votre entreprise est-elle une entreprise commerciale ou une usine ?
Usine, 28 ans d'expérience dans le domaine des instruments de test, 4 ans d'expérience à l'exportation.
2. Après qu'une commande est passée, quand livrer ?
Généralement environ 20 jours ouvrables, si nous avons des produits finis, nous pouvons organiser l'expédition dans les 3 jours ouvrables.
Veuillez noter que nos délais de production dépendent d'articles spécifiques et des quantités d'articles.
3. Qu'en est-il de la garantie avec les services après-vente ?
12 mois de garantie.
Après la garantie, l'équipe de service après-vente professionnelle fournira une assistance technique parfaite et aidera le client à résoudre les problèmes rencontrés lors de l'utilisation de notre produit, gère les problèmes et les plaintes des clients de manière professionnelle et en temps opportun.
4. Qu'en est-il des services et de la qualité des produits ?
Service : service OEM, service de conception, service d'étiquette d'acheteur.
Qualité : chaque instrument doit être soumis à un examen et à un test de qualité à 100 %, les produits finis doivent passer par des organismes d'étalonnage tiers avant l'expédition et la livraison des marchandises.
5. Comment installer et former ?
Si les produits sont faciles à installer et à former, les clients peuvent apprendre le manuel d'utilisation et de maintenance pour l'installation et l'utilisation.
Si les produits sont difficiles à utiliser, les clients peuvent venir à l'usine ASLi pour apprendre comment installer et utiliser. Et nos ingénieurs ont un passeport, nous pouvons aller à l'étranger.
6. Quels sont vos principaux produits ?
Chambres environnementales, chambre de température (humidité), chambre PCT /Hast (chambre d'essai de contrainte hautement accélérée), chambre ESS, chambre de stabilité Walk in, four à vide, chambre d'altitude, système d'essai de vibrations, testeur de chocs mécaniques, chambre de vibrations combinée environnementale, etc.
Si vous avez des questions sur la machine d'essai de vibrations et de qualification de transport MIL STD 810G, n'hésitez pas à nous contacter !
