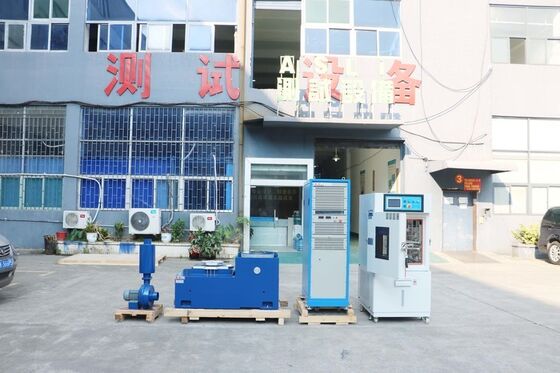

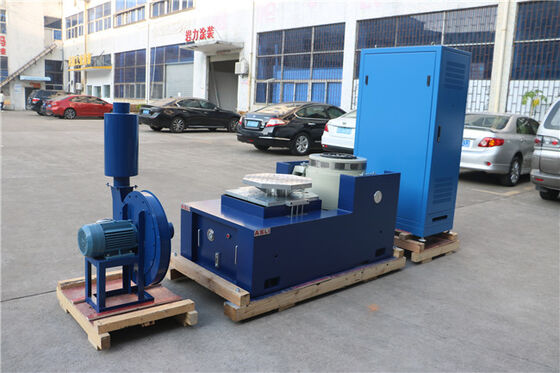

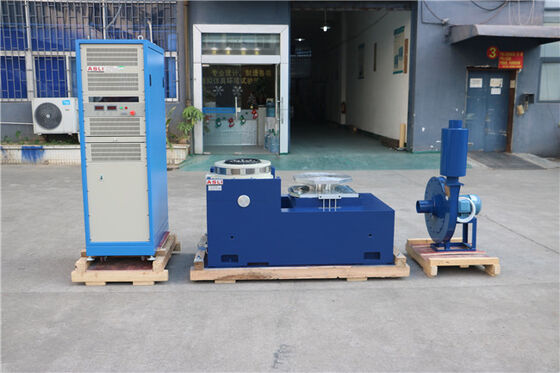

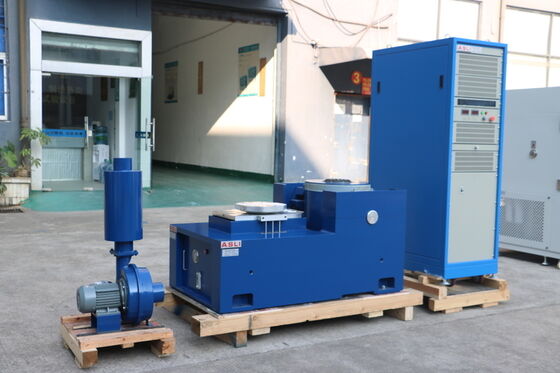

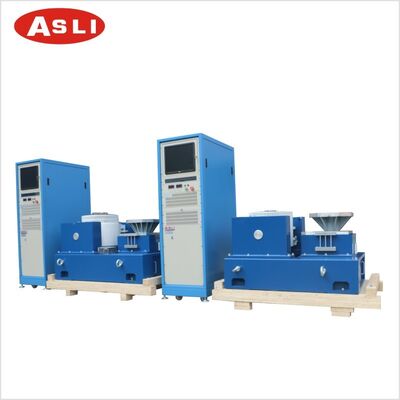

Système d'essai de vibration à haute fréquence à grande force à 3 axes avec régulateur de vibration à 8 canaux
Product Details
| Déplacement: | 25mm | direction des vibrations: | Vérification de la qualité |
|---|---|---|---|
| Précision: | +/-10% | accélération: | 100G |
| Tension: | 220 V, 380 V | Charge maximale: | 120KG |
| forcer: | 6KN | Pouvoir: | 20kw, électronique |
| Gamme de fréquences: | 3-3500 hertz | Vitesse nominale: | 1,6 m/s |
| Poids de la bobine mobile: | 3,5 kg | Dimension de bobine mobile: | Φ150 mm |
| Classe de protection: | IP55 | Force sinusoïdale nominale: | 3 000 N |
| force aléatoire évaluée: | 3 000 N | ||
| Mettre en évidence |
Système d'essai des vibrations par axe 3,échafaudage à vibrations de grande force,régulateur de vibration à haute fréquence |
||
Product Description
Le système de test de vibration à haute fréquence à grande force à 3 axes avec contrôleur de vibration à 8 canaux est conçu pour des applications de test de vibration exigeantes.Il est conforme aux principales normes internationales de conception, y compris MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS et BS, assurant des résultats de test fiables et reproductibles dans un large éventail d'industries.
Ce système d'essai des vibrations est largement utilisé dans les industries suivantes:
- Automobiles
- Électronique
- Aérospatiale
- Bateau et marine
- Les télécommunications
- Optoélectronique
- Instruments de mesure
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Résistance du système de suspension et guidage du mouvement linéaire, forte capacité de charge, bonnes fonctions de guidage, grande stabilité.
- Perfection sur les variations d'amplitude.
- Haute efficacité sur la conversion de puissance de classe D, courant de pointe 3-Sigma, fournissant une consommation d'énergie optimisée et une distorsion harmonique minimale.
- Diagnostic rapide par auto-test et protection de la chaîne, garantissant une sécurité et une fiabilité élevées.
- Le dispositif d'amortissement de l'isolation des sacs à air réalise la table de vibration sans nécessiter de fondation spéciale.
- Application différente sur les tables verticales et horizontales.
- Opération simple pour le contrôleur.
Tout doute ou besoin au sujet du système de test de vibration haute fréquence à haute force à 3 axes avec contrôleur de vibration à 8 canaux, n'hésitez pas àContactez-nous.
