Machine de test de vibration de simulation de transport ISTA 3A
Normes de conformité : IEC62133, UL1642, UN38.3, GB31241
Le test de vibration de simulation de transport est conçu pour évaluer les matériaux d'emballage, les cartes PC et les produits électriques dans des conditions de transport simulées.
Principe de fonctionnement
Le vibreur fonctionne de manière similaire à un haut-parleur, où un conducteur électrique se déplace par force électromagnétique dans un champ magnétique. La vibration est contrôlée en régulant le courant d'entraînement, permettant un contrôle précis du générateur de vibration.
L'accélération maximale est déterminée par le courant et les conditions de chargement. À basses fréquences, le déplacement est limité, empêchant des niveaux d'accélération élevés. La fréquence de résonance de l'élément mobile est réglée au-dessus de la plage de fonctionnement pour des performances optimales.
Paramètres de la machine de test de vibration à refroidissement par air
| Modèle |
Force sinusoïdale nominale (N) |
Force aléatoire nominale (N) |
Plage de fréquence (Hz) |
Accélération nominale (m/s²) |
Vitesse nominale (m/s) |
Déplacement nominal (p-p) mm |
Charge max. (Kg) |
Bobine mobile (Kg) |
Dimension de la bobine mobile (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
Paramètres techniques de l'expandeur vertical
Paramètres techniques de l'expandeur horizontal
Spécifications de la machine de test de vibration
- Squelette dynamique bien conçu avec une fréquence de résonance axiale plus élevée
- Conception à double circuit magnétique avec faible fuite de flux magnétique, structure compacte et rationnelle
- Roulements à rouleaux de bielle avec orientation de rigidité composite du corps orientée vers l'importation pour une capacité de charge excentrique supérieure
- Fondation d'isolation de tourillon pour une installation mobile pratique
- Technologie de système mobile avancée assurant une fiabilité élevée du cercle dynamique
- Conception de conduit innovante pour une efficacité de refroidissement améliorée
- Ballon de roulement à haute rigidité statique et faible rigidité dynamique pour une capacité de charge améliorée et des performances à basse fréquence

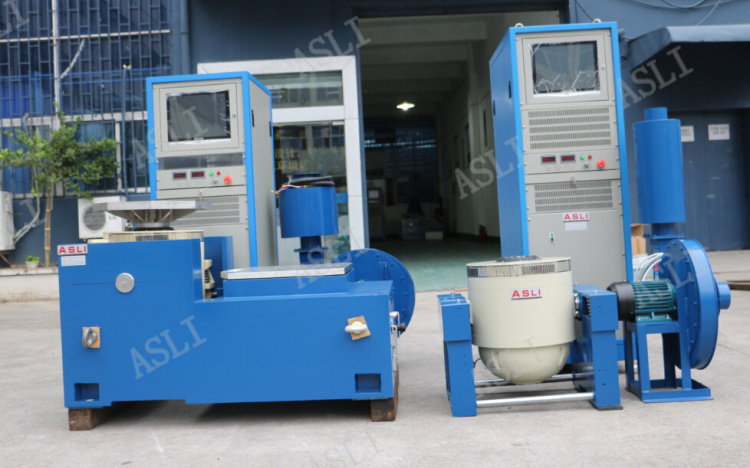

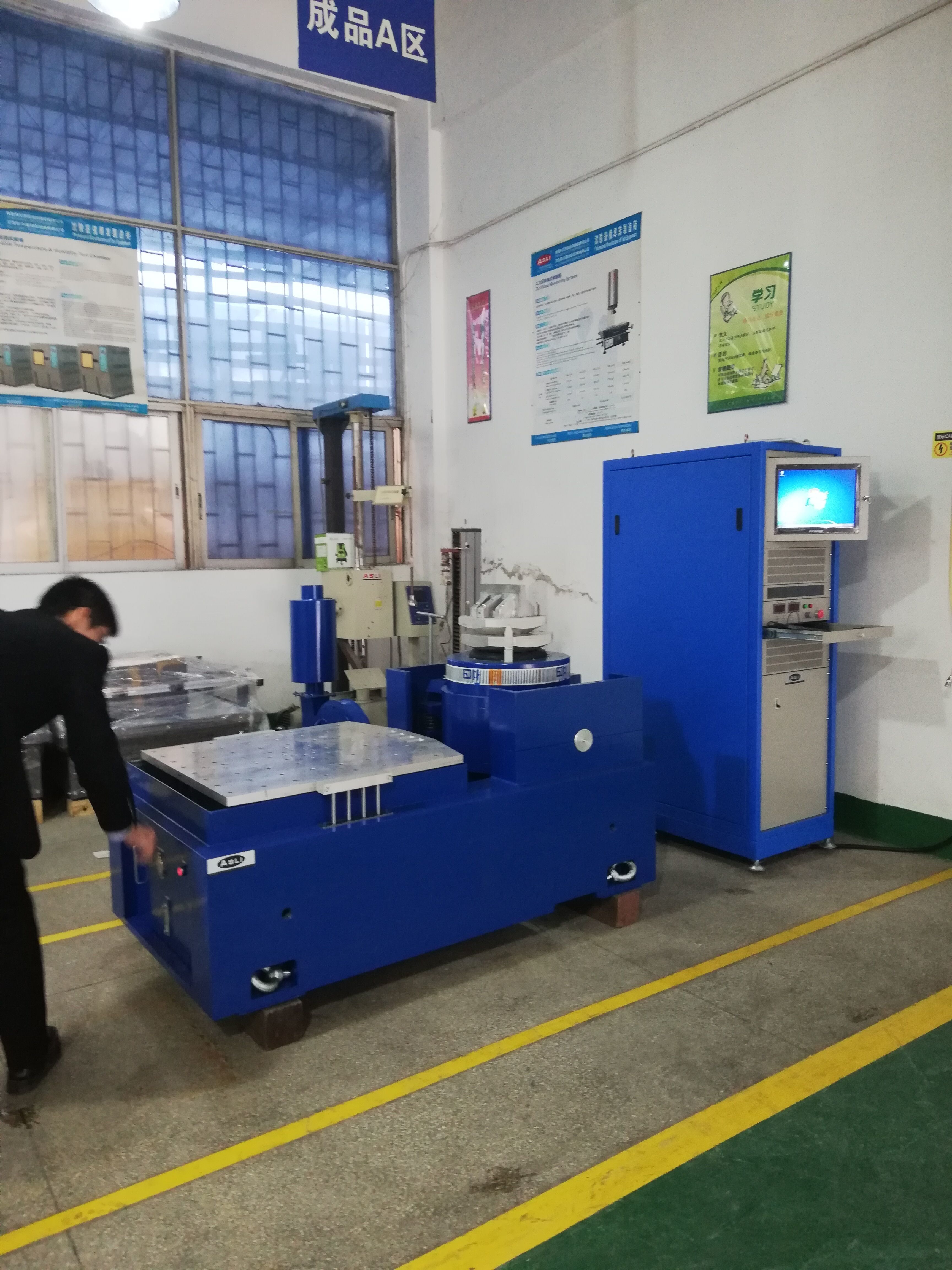

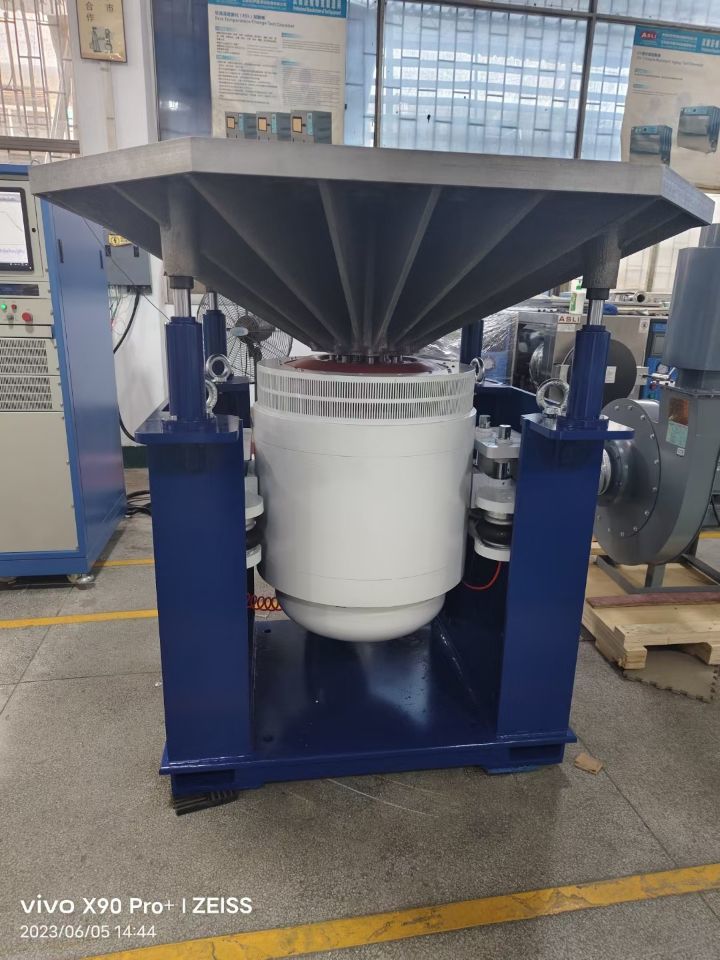

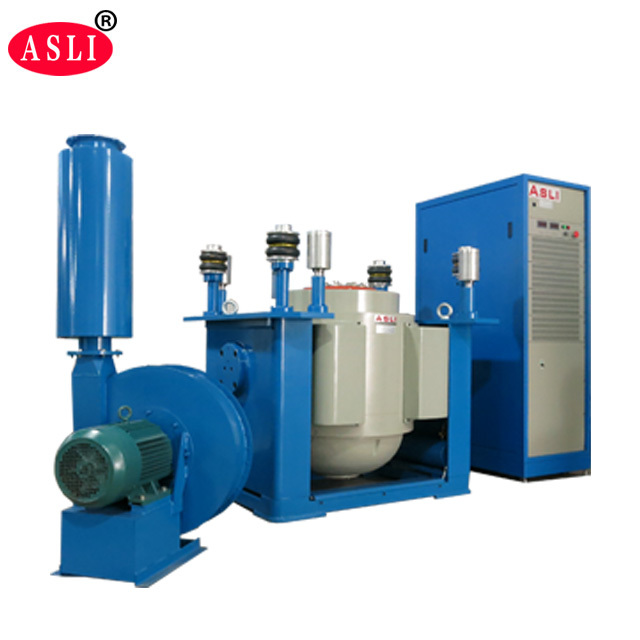

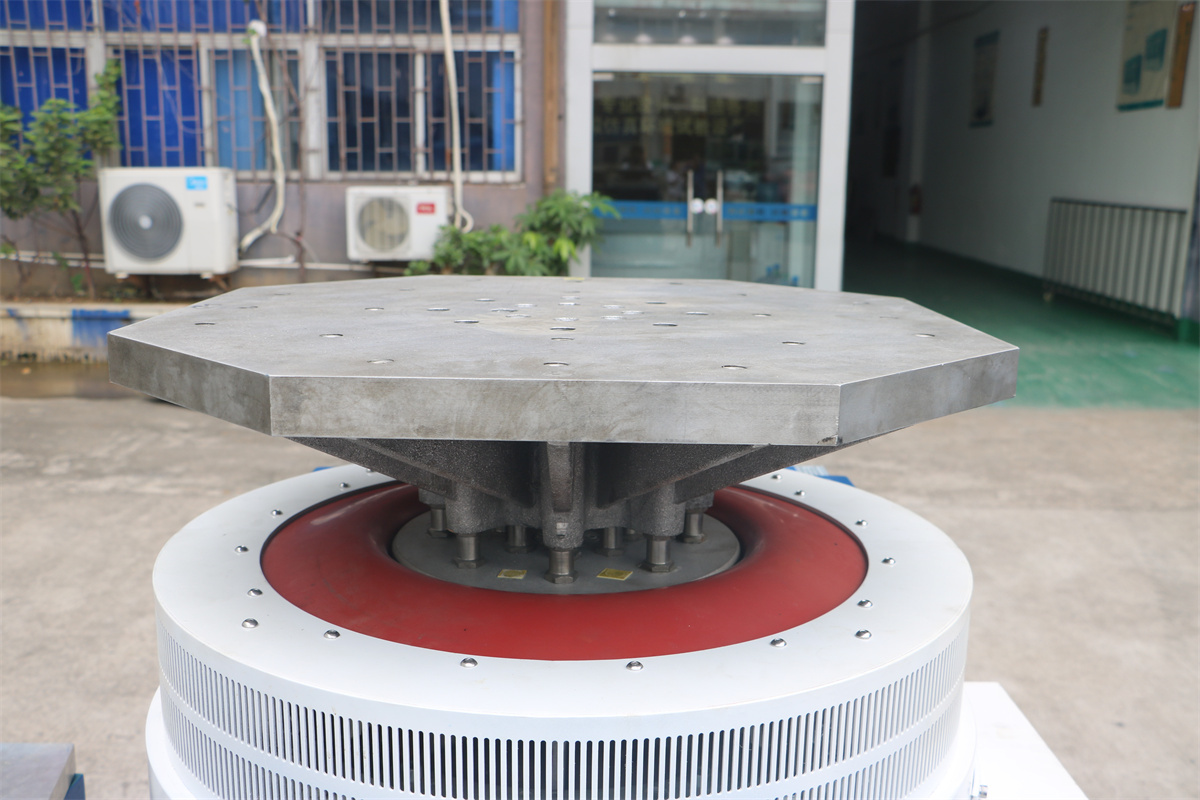

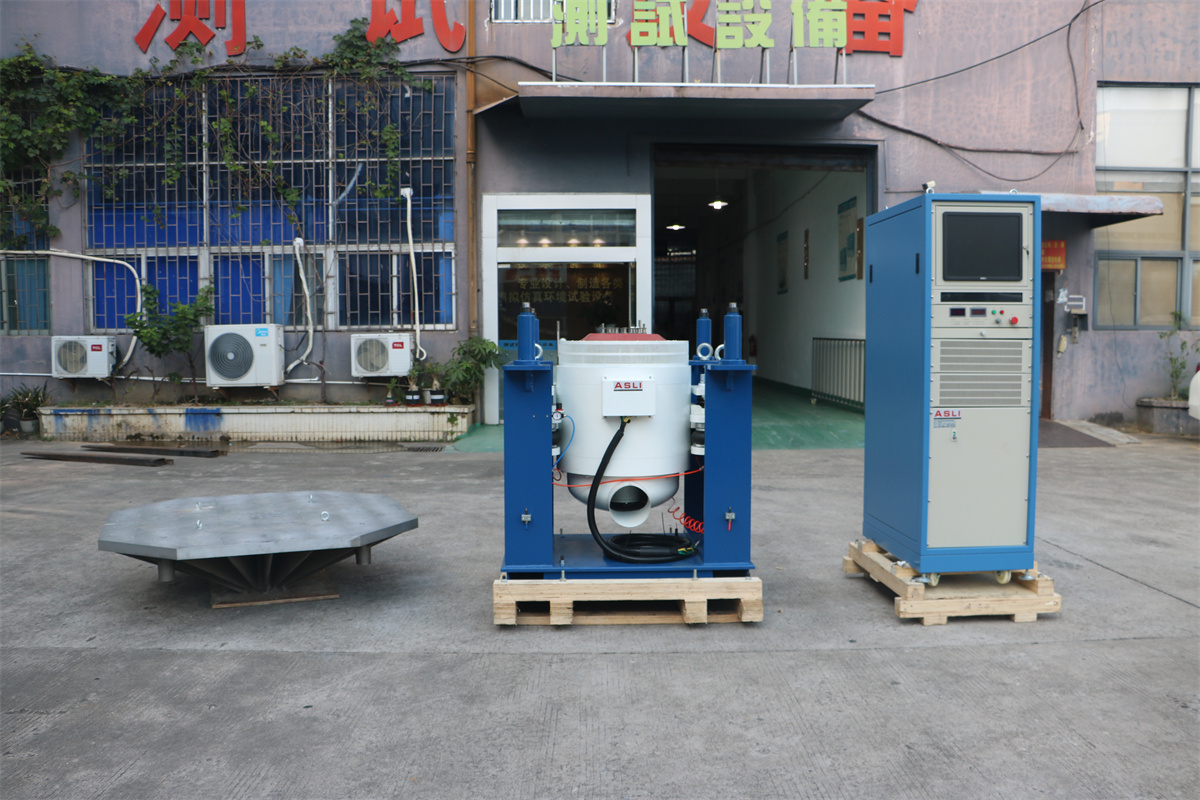

Images détaillées du produit
