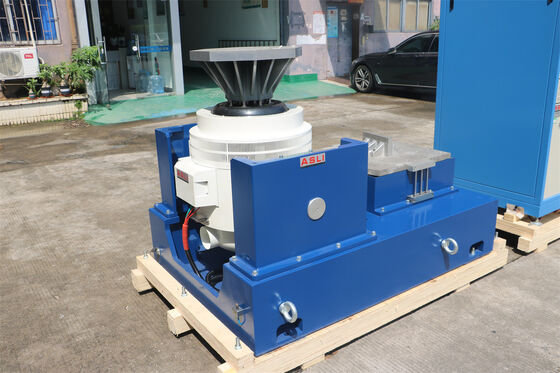

Système de vibration à 3 axes

Brand Name: ASLI
Place of Origin: Guangdong, Chine
Certification: CE,Third party calibration qualification report
Minimum Order Quantity: 1

Product Details


Directions de vibration: Trois directions vibrations gratuites Pouvoir: 20kw
Tension: 380 V Précision: +/- 1%
force sinusoïdale: 10000N onde vibratoire: sinusoïdale, aléatoire, choc
capteur d&#39;accélération: 1 pièce Saisir: 1 canal
Force sinusoïdale nominale: 10000N force aléatoire évaluée: 10000N
Gamme de fréquences: 3-3000 Hz Accélération nominale: 1000m/s2
Vitesse nominale: 1,8 m/s Délocalisation nominale: 51 millimètres
Chargement maximum: 270 kg ou plus
Mettre en évidence

Système de secoueur de vibration à 3 axes

,

Système de vibration à 3 axes

,

Système de test de vibration à 3 axes

Product Description

Vue d'ensemble du produit

Le système de vibration à 3 axes est conçu pour tester une grande variété de matériaux d'emballage, de cartes PC et de produits électriques. Il offre une simulation de vibration fiable et répétable pour la qualification des produits et l'évaluation de la fiabilité.

  • IEC62133
  • UL1642
  • UN38.3
  • GB31241
Principe de fonctionnement

Le vibreur fonctionne sur un principe similaire à celui d'un haut-parleur : un conducteur électrique est déplacé par l'action d'une force électromagnétique dans un champ magnétique. La force qui accélère la pièce mobile est générée par l'équilibre entre le courant d'entraînement et le flux magnétique. En contrôlant le courant d'entraînement, le générateur de vibrations peut être contrôlé avec précision.

Le niveau d'accélération maximal de l'excitateur de vibrations électromagnétiques est déterminé par le courant maximal et le chargement. À basses fréquences, le déplacement de la pièce mobile est limité, de sorte que l'accélération n'atteint pas un niveau élevé. La fréquence de résonance de l'élément mobile est réglée au-dessus de la limite supérieure de la plage de fréquences.

Paramètres de la machine de test de vibration à refroidissement par air
Modèle Force sinusoïdale nominale (N) Force aléatoire nominale (N) Plage de fréquences (Hz) Accélération nominale (m/s²) Vitesse nominale (m/s) Déplacement nominal (p-p) mm Charge max. (Kg) Bobine mobile (Kg) Dimension de la bobine mobile (mm)
ES-3 3000 3000 3–3500 1000 1,6 25 100 3,5 Φ150
ES-3a 3000 3000 3–3500 400 1,6 40 120 9 Φ230
ES-6 6000 6000 3–3500 1000 1,6 25 180 6,5 Φ230
ES-6a 6000 6000 3–3500 1000 1,6 51 250 12 Φ230
ES-10 10000 10000 3–3000 1000 1,8 51 270 14 Φ240
ES-20 20000 20000 3–3000 1000 1,8 51 300 30 Φ320
ES-30 30000 30000 3–2800 1000 1,8 51 450 40 Φ450
ES-40 40000 40000 3–2800 1000 1,8 51 500 50 Φ450
ES-50 50000 50000 3–2700 1000 1,8 51 750 50 Φ450
Paramètres techniques de l'expandeur
Expander vertical
Technical parameters diagram of the vertical expander for the 3 Axis Vibration System
Expander horizontal
Technical parameters diagram of the horizontal expander for the 3 Axis Vibration System
Spécifications de la machine de test de vibration
  1. Squelette dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
  2. Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
  3. Roulements à rouleaux de la tige à bascule avec un corps composite rigide orienté vers l'axe, offrant une forte capacité de charge excentrique.
  4. Fondation d'isolation de tourillon dédiée à l'usage hormonal, offrant une installation mobile pratique.
  5. Le système de mouvement avancé assure une haute fiabilité du cercle dynamique.
  6. La nouvelle conception des conduits améliore l'effet de refroidissement.
  7. Rigidité statique et dynamique du roulement avec petit ballon, augmentant la capacité de charge du plateau de vibration et améliorant les performances à basse fréquence.
Images détaillées
Autres produits
Overview of other testing equipment offered by ASLI
Notre entreprise
ASLI company facility and manufacturing environment

Produits principaux d'ASLI : chambre climatique, chambre de température, chambre d'humidité, chambre de visite, chambre de vieillissement UV, chambre de choc thermique, chambre au xénon, chambre de vieillissement combinée UV au xénon, chambre PCT, chambre HAST, chambre de vibration, testeur de vibration à haute fréquence, testeur de choc mécanique, chambre de vibration combinée climatique, et plus encore.

Emballage et livraison
Packing and delivery preparation of the vibration testing system
Notre service
ASLI customer service and technical support team
FAQ

Q1. Quelles sont vos conditions d'emballage ?

R : Généralement, nous emballons nos marchandises dans des boîtes blanches neutres et des cartons bruns.

Q2. Quelles sont vos conditions de paiement ?

R : T/T 50% à titre d'acompte et 50% avant la livraison. Nous vous montrerons les photos des produits et des emballages avant que vous ne payiez le solde.

Q3. Quelles sont vos conditions de livraison ?

R : EXW, FOB, CFR, CIF, DDU.

Q4. Qu'en est-il de votre délai de livraison ?

R : Généralement, cela prendra de 30 à 60 jours après réception de votre paiement anticipé. Le délai de livraison spécifique dépend des articles et de la quantité de votre commande.

Si vous avez besoin de plus d'informations sur le système de vibration à 3 axes, n'hésitez pas à envoyer votre demande.

Product Highlights

Le système de vibration à 3 axes offre une force sinusoïdale de 10 000 N, une précision de ± 1 % et des vibrations libres dans trois directions pour les tests automobiles, plastiques, textiles et électriques. Indice de protection IP55, 20 kW, 380 V, avec formes d'onde sinusoïdales, aléatoires et de choc. Prend en charge la personnalisation OEM, ODM, OBM et comprend une garantie d'un an.
